Martin VC-Grid 15(マーチン) [新品]

商品詳細

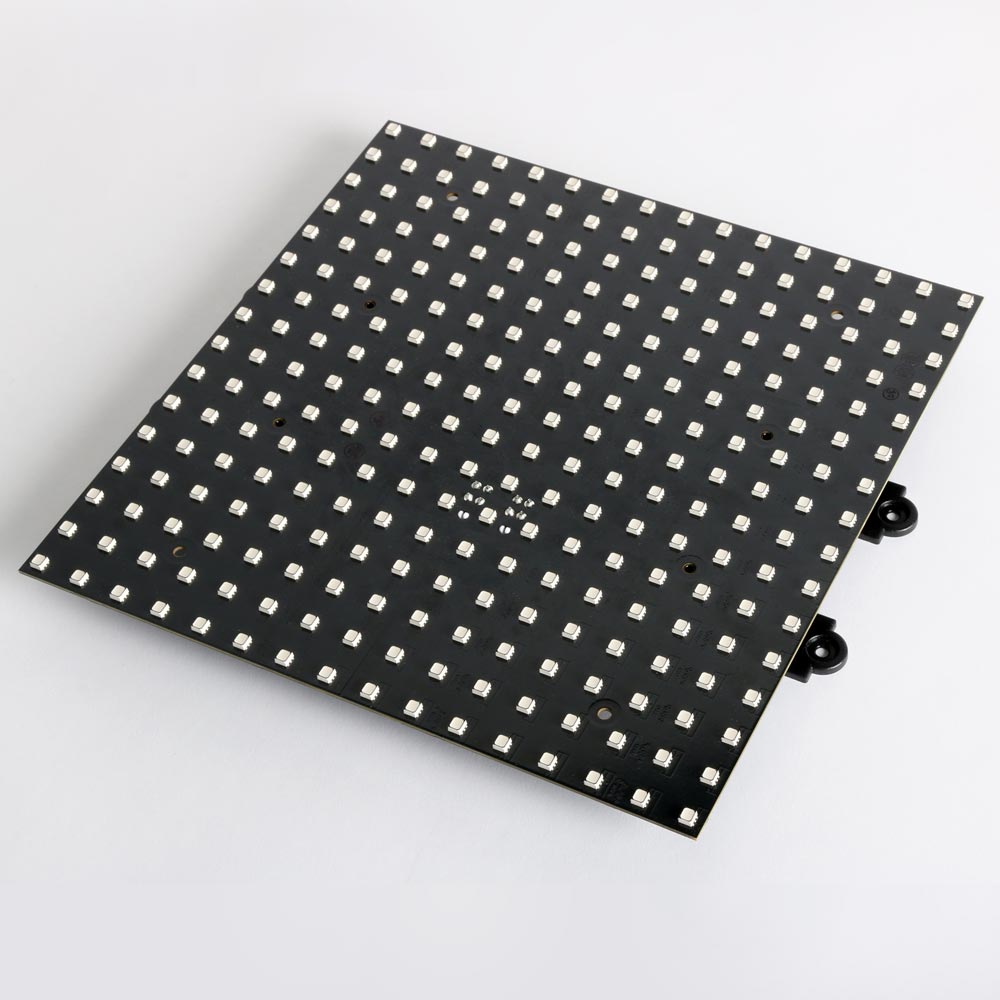

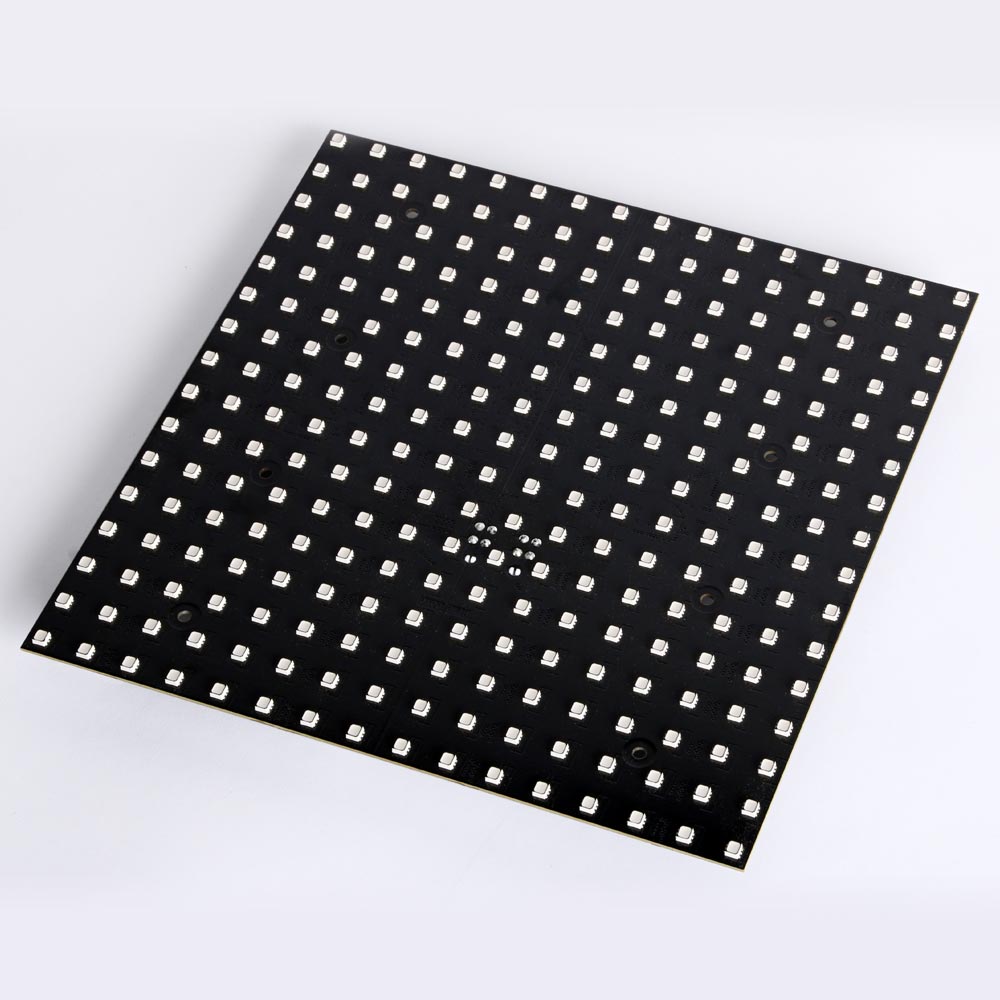

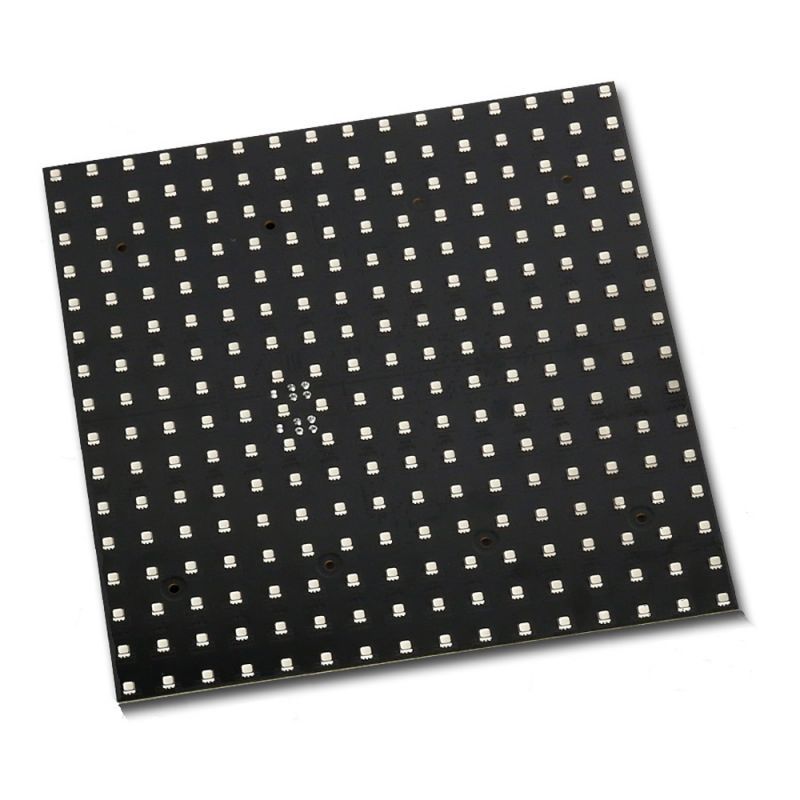

VC-Grid 15は、画素ピッチ15mmの240×240mmの小型LEDビデオモジュールです。

・最大限の芸術的柔軟性と最小限の労力でカスタマイズされたLEDビデオソリューションを作成するのに便利なコンパクトなサイズで、ステージデザイン、セット要素、創造的な天井、ロビーなどに組み込むのに非常に適している

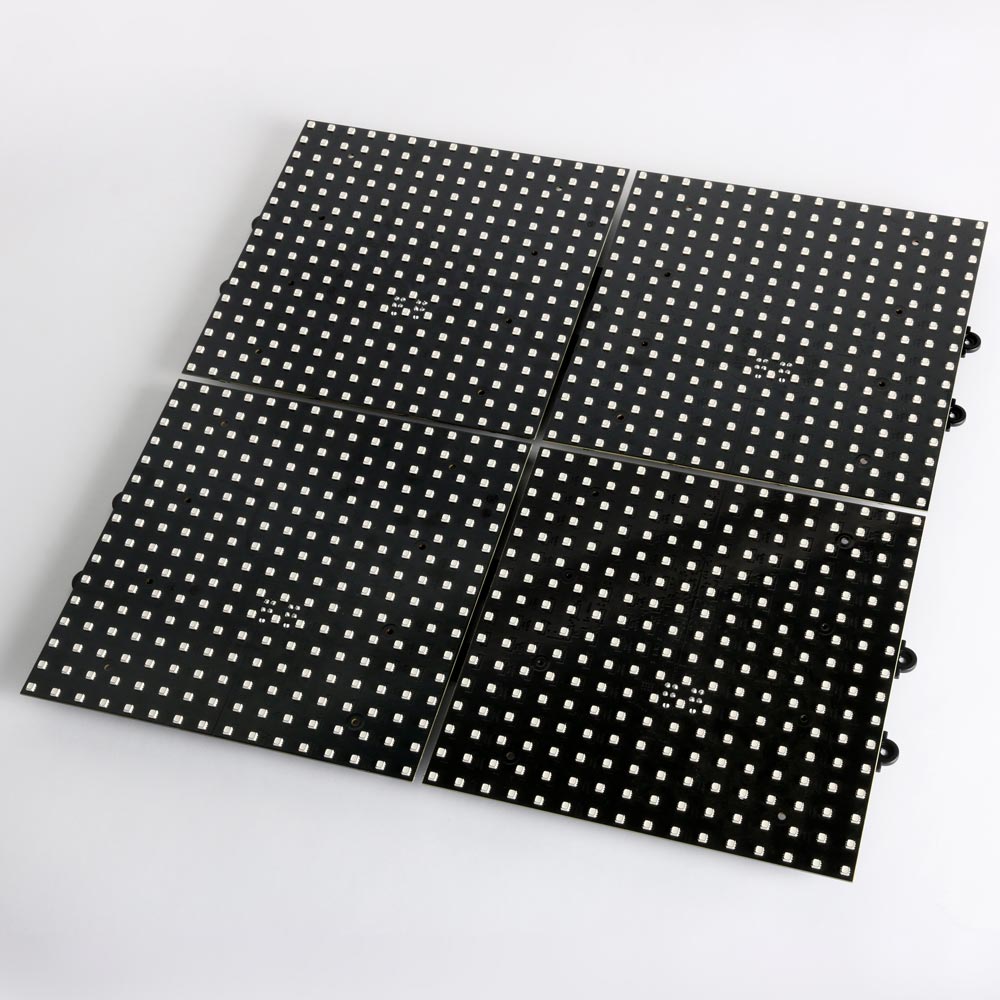

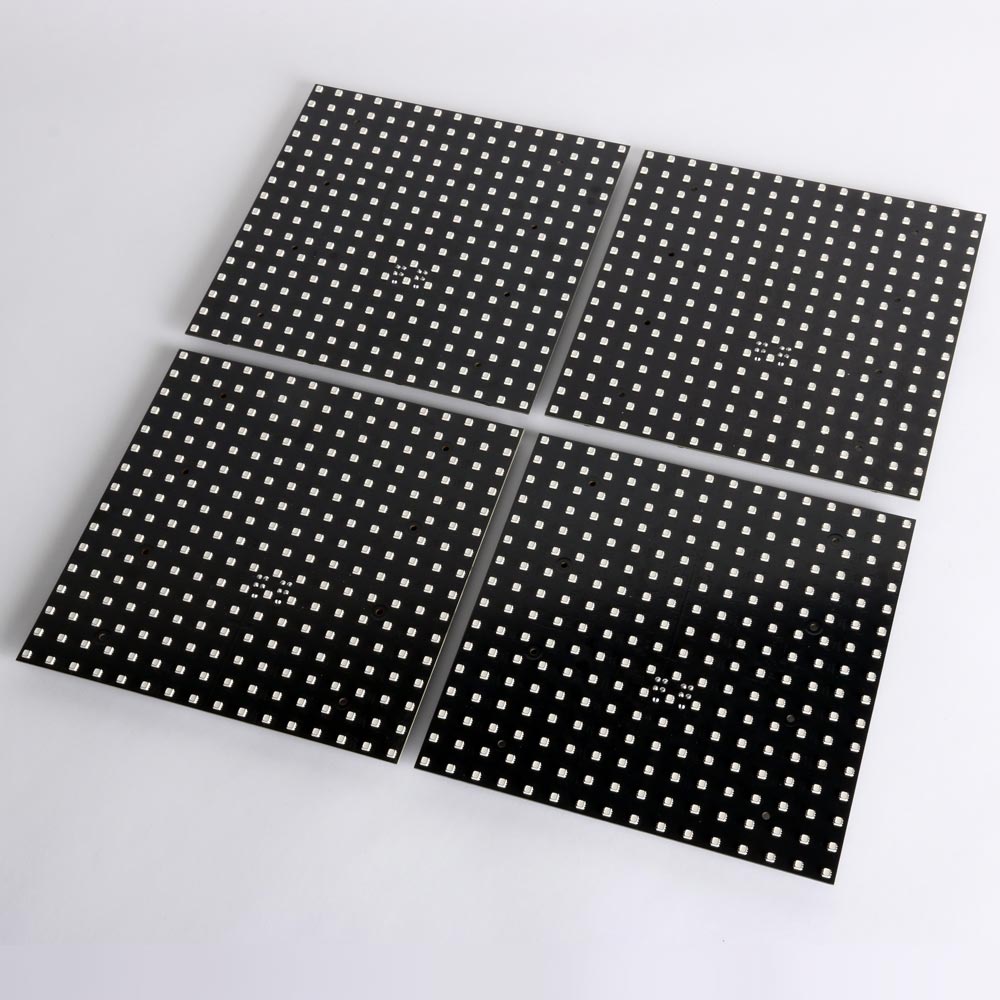

・フロントディフューザーの有無にかかわらず、複数のVC-Gridを無数に組み合わせることができ、究極のデザイン自由度を実現
・電源ケーブルとデータケーブルの組み合わせにより、デイジーチェーン接続することができ、セットアップが容易でケーブルの配線が少なくて済む

概要

・用途に応じた幅広い画素ピッチのラインナップ
・ケーブル配線、マッピング、設定が容易
・輝度と色校正を最適化し、一貫性を確保

特徴

・256 個別制御可能な画素数
・5,000 nitsの輝度
・高画質、16ビット/色画像処理技術
・画素レベルの輝度/色校正による最適な画質の実現
・P3/DMX制御可能 (プロトコル自動判別)
・P3システムコントローラーによる直感的なマッピングとアドレス設定
・電源/データ入力兼用(電源/データ入力が1本のケーブルで可能)
・電源/データスルー兼用(デイジーチェーン接続で複数のVC-Gridが接続可能)
・電源/データ処理装置(P3 PowerPort 1500)を内蔵し、シンプルな配線で対応
・画素ピッチやモジュール寸法など、ご要望に応じてカスタム設計可能

仕様

■本体
・長さ: 240 mm *
・横幅: 240 mm *
・高さ: 15 mm
・重量: 311 g
 *5 mmの基板間ギャップを含む

■制御とプログラミング
・制御オプション:Martin P3システムコントローラー、Martin P3パワーポート1500経由、DMX
・制御モード:ピクセル、モジュール
・制御分解能:各色16ビット(P3)または8ビット(DMX)制御
・プロトコルの検出:自動検出
・設定とアドレス:P3システムコントローラーまたはRDM準拠のコントローラー
・DMXチャンネル (RGB): 192 (ピクセルモード) または 3 (モジュールモード)
・色校正、輝度校正:画素レベル
・DMX準拠:USITT DMX512-A
・RDM準拠:ANSI/ESTA E1.20
・ファームウェアアップデート:P3システムコントローラー経由

■制御とユーザーインターフェース
・デバイスの状態:マルチカラー表示

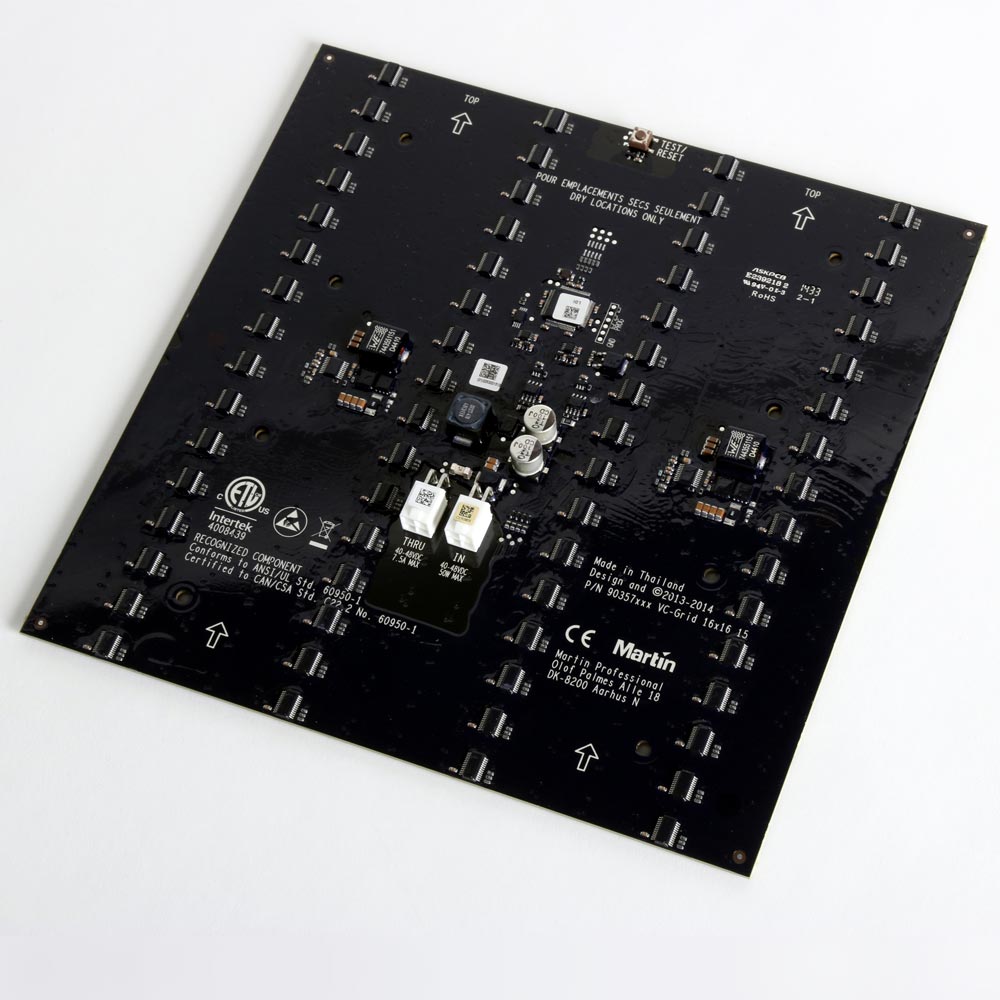

・デバイスのテストとリセット:ローカルテストパターンの呼び出しとデバイスのリセットを行うための押しボタン

■光学
・最小LED寿命:50,000時間(出力> 70%時)*
 *メーカー試験条件による数値

■測光データ
・画素数:256/モジュール
・光度、キャリブレーションモード:5,000 Nit
・光度、ローモード:6,000 Nit
・視野角:120° x 120°
・速報値、数値は概算です。
・P3映像処理
・色解像度:16ビット/色(48ビット/画素)
・色温度調整:2,000K〜11,000K
・同期:システム全体
・フレームレート:最大75フレーム/秒
・輝度調整:0〜100%(フルカラー解像度時)
・ガンマ補正:フルコントロール可能
・ガンマコントロール:フルコントロール可能
・色域制御 (CGC):フルコントロール可能
・LEDの劣化の補正:内蔵

■構造
・ベース:ブラックのFR4基板
・モジュール(非マスク領域)透過率:0%
・保護等級:IP20
・RoHS指令対応

■取り付けに関して
・取り付け位置:モジュールの取り付け穴
・向き:任意
・VC-Gridの最大数:16x16、15モジュール/デイジーチェーン:4

■接続
・電源/データ入力:4ピンMolexコネクター
・電源/データスルー:4ピンMolexコネクター

■電気
・公称入力電圧:Martin P3 PowerPort 1500または外部PSUから48VDC
・ピーク時消費電力(フル輝度、フルホワイト時):60 W
・標準的な消費電力(標準的なビデオコンテンツを使用した場合):20 W
・標準的な映像コンテンツの数値は、あくまでも目安であり、変動します。

■熱特性
・冷却:対流式
・最大周囲温度(Ta最大):45°C
・最低周囲温度(Ta最小):-20° C
・ピーク時放熱量(計算、フル発光、フルホワイト時):205 BTU/時
・標準的な放熱量(標準的なビデオコンテンツで計算):70 BTU/時
・標準的なビデオコンテンツを使用した場合の数値は参考値であり、変動します。

参照



■P3 Live Preview and Flexible Video Mapping?P3 lifehack#3(動画)
https://www.youtube.com/watch?v=mi7Jz4-MX7g&feature=emb_logo

■P3 Directly from Green Hippo Media Server?P3 lifehack#5(動画)
https://www.youtube.com/watch?v=DrH-qFU1xyA&feature=emb_logo

■Mixing P3 Video and DMX for Creative Control?P3 lifehack#6(動画)
https://www.youtube.com/watch?v=NboppT71lo4&feature=emb_logo

■メーカーサイト
https://www.martin.com/en-US/products/vc-grid-15
