Martin DMX PowerPort 375（マーチン） [新品]

販売価格はお問い合わせください。

返品特約に関する重要事項

商品詳細

DMX PowerPort 375（パワーポート）は、MartinクリエイティブLEDビデオシリーズ全製品に対応した、DMXベースのアプリケーションで使用するためのコンパクトで汎用性の高い電源です。

■以下の製品ファミリーと互換性があります：
・Martin VDO Fatron
・Martin VDO Dotron
・Martin VDO Sceptron
・Martin VC-Grid
・Martin VC-Strip
・Martin VC-Dot
・Martin Exterior PixLine
・Martin Exterior Dot-HP

・19インチラック、壁掛け、トラスマウントの吊り下げ構成で、シングルまたはデュアルユニットの取り付けに対応する多用途な筐体
・頑丈なコネクターと内蔵のDMX/RDM互換スプリッターにより、ユニット間のデイジーチェーン接続が容易に行える
・ローカルテストボタンにより、コンソールに戻らなくても素早くシステムチェックを行うことが可能

概要

・ラック設置、トラス設置、ウォール設置に対応
・コンパクトなデザイン
・DMX/RDMインおよびスルー搭載
・DMX/RDMスプリッター内蔵
・ハイブリッド電源/データ出力ポート
・ローカルテストボタン

仕様

■制御とプログラミング
・制御プロトコル：DMX、RDM
・DMX準拠：USITT DMX512-A準拠
・RDM準拠：ANSI/ESTA E1.20
・DMX/RDMトランシーバーイン/スルー：光絶縁型RS-485
・DMX/RDMトランシーバーアウト：光絶縁型RS-485 ・DMX/RDMトランシーバーアウト：光絶縁型RS-485
・接続された器具の設定とアドレス指定：RDM
・ファームウェアのアップデート：Martinコンパニオンを使用したDMXリンク経由

■制御/ユーザーインターフェース
・電源の出力状態：グリーンLED
・データアクティビティステータス：イエローLED
・フィクスチャーのテスト：テストパターンを呼び出すためのプッシュボタン

■構造
・本体: 鋼
・色: マットブラック
・保護等級: IP 20
・RoHS: 準拠
・REACH: 準拠

■設置
・向き: 任意

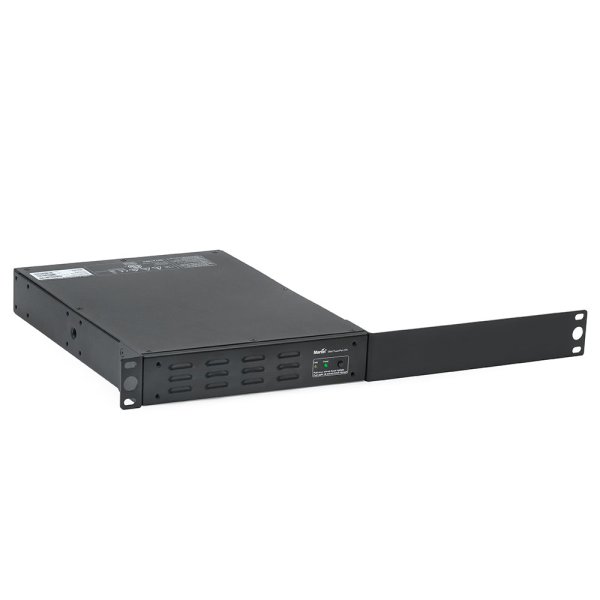

・1ユニット19インチラック設置：付属のショートラックマウントイヤーとロングラックマウントイヤーを使用

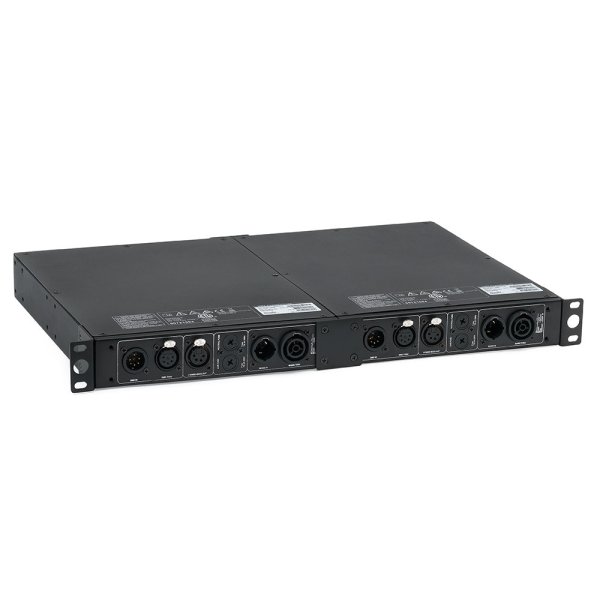

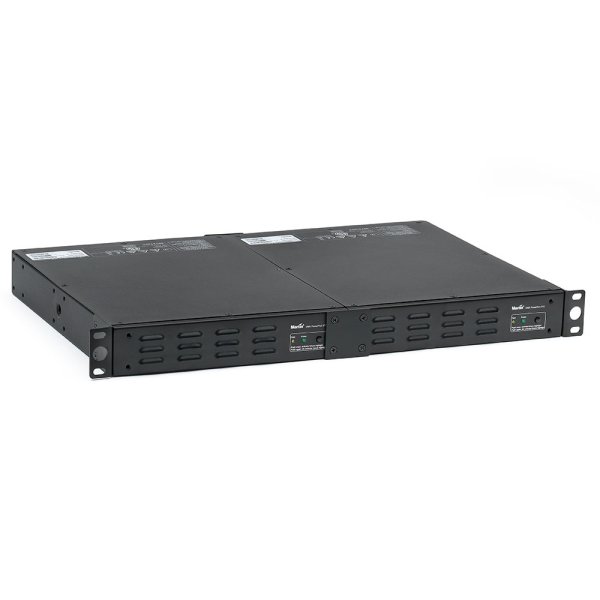

・デュアルユニット 19インチラック設置：付属のカップリングプレートとショートラックマウントイヤーを使用

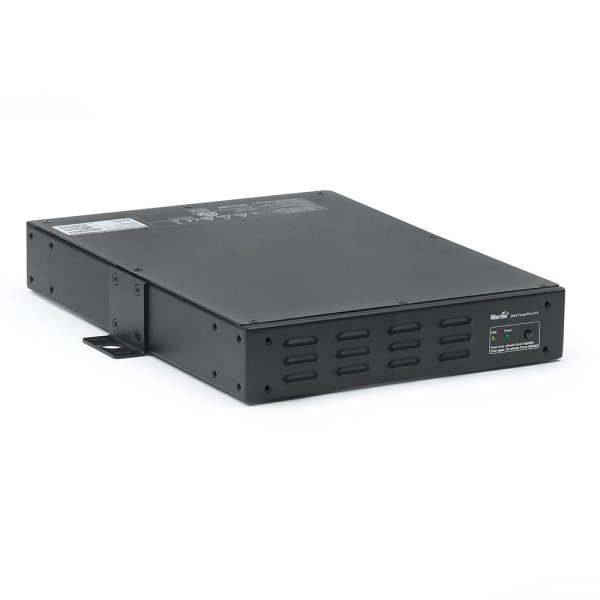

・ウォール設置：付属のショートラックマウントイヤーを使用

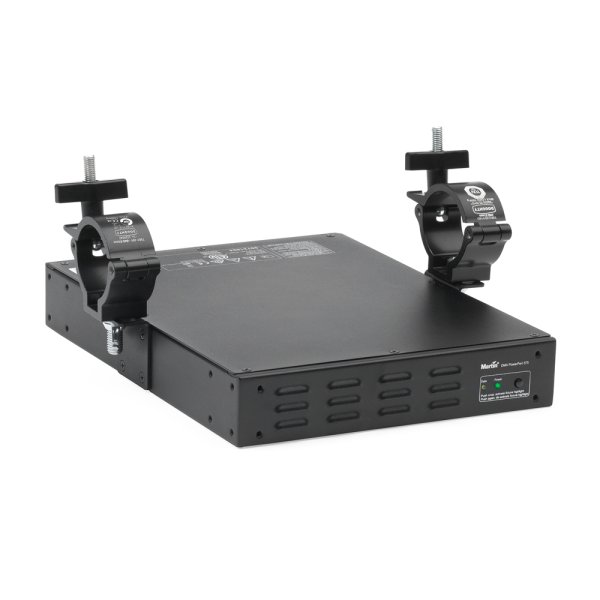

・トラス設置垂直：M10ネジ穴にハーフカプラ―クランプを使用、ボルト長さは最大20mm
・トラス設置水平型：付属のショートラックマウントイヤーにハーフカプラーを装着して使用

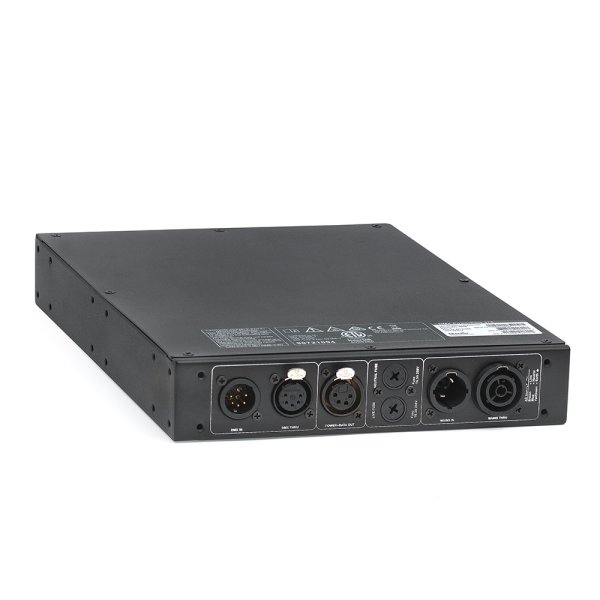

■接続
・ACメイン電源イン：ノイトリックパワコンTRUE1
・AC電源スルー：ノイトリックパワコンTRUE1
・AC電源スルー：ノイトリックパワコンTRUE1
・DMX/RDMイン：ノイトリック5ピンオスXLRソケット
・DMX/RDMスルー：ノイトリック5ピンXLRソケット（メス）
・DMX/RDMイン：ノイトリック5ピンXLRソケット（オス）
・電源/データ出力兼用：
・ノイトリック4ピンメスXLRソケット
・全ての接続はホットプラグ対応

■電気
・AC主電源入力：100-240V（公称）、50/60Hz
・電源ユニット：自動切換式電子スイッチモード
・主電源電圧100〜120V時の48Vdcアウトの最大許容総電流：5.0A
・主電源電圧173〜240V時の48Vdcアウトの最大許容総電流：5.0A
・主電源電圧173〜240V時に48Vdcアウトの最大許容総電流：7.5A
・主ヒューズ：2極/ニュートラルヒューズ、2x T6.3A（スローブロー）、250VAC
・最大総消費電力：450W（接続された器具の全負荷を含む）
・標準的な半周期のRMS突入電流（230V、50Hz時）：9.6 A
・標準的な漏電電流：1.7 mA

■熱特性
・冷却：フィルター付き強制空気（温度調節機能付き、低騒音）
・最高使用環境温度（Ta最大）：45 °C
・最低周囲温度（Ta最小）：-20 °C
・標準的な放熱量（計算値、±10%）：300 BTU/時（接続された器具を含まず、システムが全負荷の場合）

■承認
・EU安全規格: IEC/EN60950, IEC/EN62368-1
・EU EMC：EN55032,EN55035, EN 61000-3-2, EN 61000-3-3
・Australia/NZ: AS/NZS 62368.1:2018
・カナダ/アメリカ安全規格：CAN/CSA-C22.2 No. 62368-1/UL 62368-1
・カナダ/アメリカEMC：ICES-003,Class B / FCC 47 CRF § 15 Class B

■同梱物
・安全ケーブル取り付け用アイレット1個、ネジ付き
・ラックマウントイヤー（短）2個、ネジ付き
・ラックマウントイヤー（長）1個、ネジ付き
・カップリングプレート1枚、ネジ付き
・取扱説明書
・電源入力ケーブルは製品に付属していませんので、別途注文してください。

■対応フィクスチャー※1
・Martin VDO Sceptron Family
・Martin VDO Fatron Family
・Martin VDO Dotron Family
・Martin Exterior PixLine Family
・Martin Exterior Dot-HP Family
・Martin VC-Grid Family
・Martin VC-Strip Family
・Martin VC-Dot Family (Martin VC-Feederを介して)
・キャパシティドキュメントに記載されているDMX PowerPort 375ごとのフィクスチャーの数

■アクセサリー
・電源入力ケーブル：
　電源入力ケーブル、H07RN-F、2.5 mm2、裸端からTRUE1、1.5 m：P/N 91611797
　電源入力ケーブル、H07RN-F、2.5 mm2、裸端から TRUE1、5 m：P/N 91611786
　電源入力ケーブル、SJOOW、12 AWG、裸端から TRUE1、1.5 m：P/N 91610173
　電源入力ケーブル、SJOOW、12 AWG、裸端からTRUE1、5 m：P/N 91610174
・電源コネクター：
　電源コネクター、ケーブルマウント、ノイトリックTRUE1 NAC3FX-W(（メス)）：P/N 91611789HU
　電源コネクター、ケーブルマウント、ノイトリックTRUE1 NAC3MX-W（オス）：P/N 91611788HU
・電源スルーケーブル：
パワーリレーケーブル、H07RN-F、2.5 mm²、TRUE1 〜 TRUE1、0.45 m：P/N 91611784
　パワーリレーケーブル、H07RN-F、2.5 mm²、TRUE1〜TRUE1、1.2 m：P/N 91611785
　パワーリレーケーブル、H07RN-F、2.5 mm²、TRUE1〜TRUE1、2.5 m：P/N 91611796
　パワーリレーケーブル、SJOOW、12 AWG、TRUE1〜TRUE1、0.45 m：P/N 91610170
　パワーリレーケーブル、SJOOW、12 AWG、TRUE1〜TRUE1、1.2 m：P/N 91610171
　パワーリレーケーブル、SJOOW、12 AWG、TRUE1〜TRUE1、2.5 m：P/N 91610172
・取り付け金具：
　超軽量ハーフカプラーリギングクランプ、ブラック（M10ネジ穴にフィット）：P/N 91602018
　安全ケーブル、SWL 60 kg、BGV C1 / DGUV 17、ブラック：P/N 91604006
　安全ケーブル、SWL 60 kg、BGV C1 / DGUV 17、シルバー：P/N 91604007

■関連アイテム
・Martin付属ケーブル：P/N 91616091
