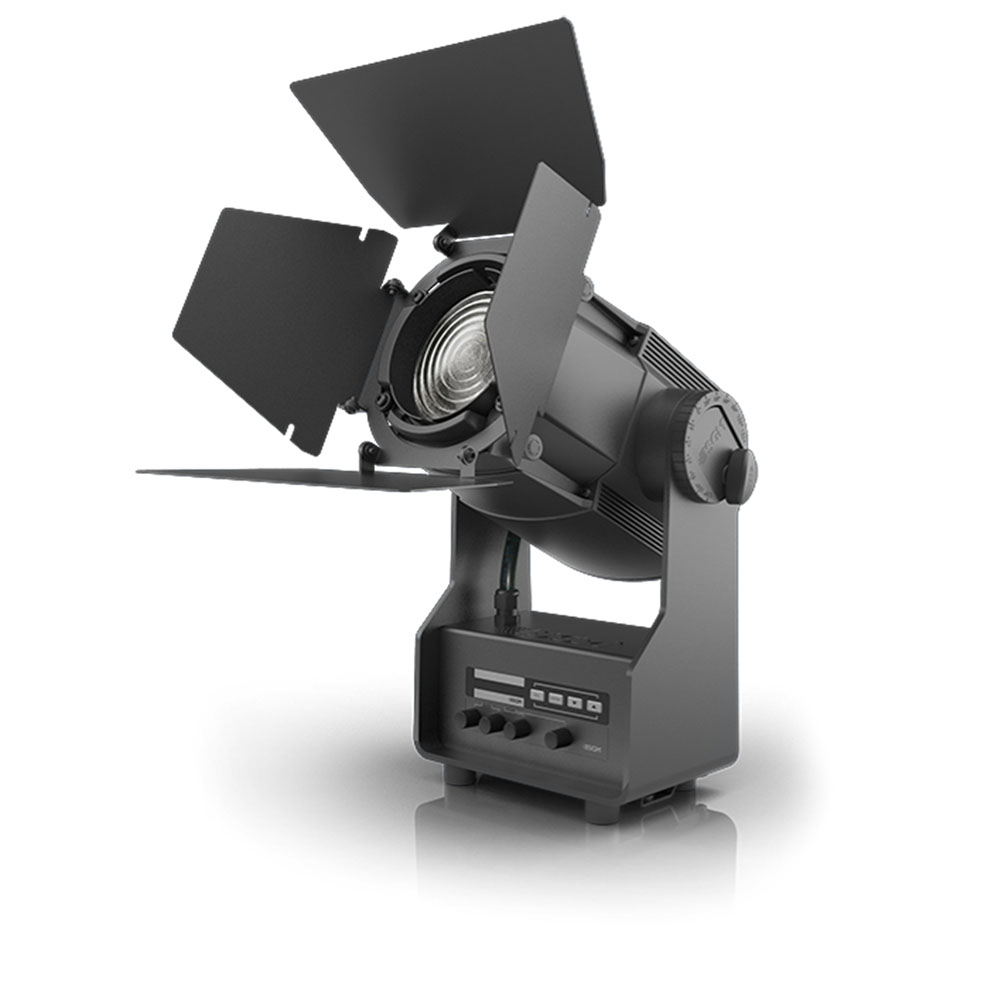

SGM S-4（エスジーエム）

S-4 Fresnel（S-4 フレネル）は、正確なカラーキャリブレートが可能なLEDを搭載し、高品質なカラーミキシング機能搭載のムービングライトです。

・LED光源のため、省エネも実現。収録放送や劇場公演、その他様々なステージにおいて欠かせない機材となるはずです。
・レッド、グリーン、アンバー、ミントカラーのLEDから構成され、ダイレクトにカラーミックスを実行可能。
・内蔵された光学システムにより、驚くような出力能力だけではなく、完璧にカラーミックスされ、フラットな照射面も。

■概要
・ハイパワーなIP65対応 RGBAM LED フレネルムービングライト
・9° から 76°に対応するズーム機能
・RDM制御
・４つのノブからマニュアル制御可能
・高い TLCI / CRI / CQS,を実現し、コンゴブルーの強化、 +/- のグリーン補正が可能
・軽量でコンパクト。簡単に仕込むことができるアクセサリー有り
・2000K - 10000K CTC 制御, CRI > 92, TLCI > 90, CQS > 91, Rf > 89
・交換可能なレンズ、４枚のブレードによるバンドア、マグネット式トップハット
・メンテナンスフリーであり、使用中もノイズレスです
・カラーシフト(色ずれ)やホットスポットが出ません。
・フリッカーフリー
・カラーフィルターエミュレーション

■■仕様
■光学データ
・フレネルレンズ直径：112 mm
・LED寿命：50,000時間
・光源：５カラー　150W
・ズーム：モーター制御
・ズーム範囲：9° - 76°

■測光/光度
・色温度：2000K - 10000K
・CQS：91
・CRI @ 3200K　94
・CRI @ 5600K　92
・CRI：92
・発光効率　37 lm/W
・出力能力(全LED点灯)：7265 lm
・出力能力(ブルー)：264 lm
・出力能力(グリーン)：1103 lm
・出力能力(レッド)：524 lm
・ルクス @ 10m 757 lux
・ルクス @ 3m　7720 lux
・ルクス @ 5m　3027 lux
・最大ビーム角度：52 °
・最大照射面角度：78 °
・最小ビーム角度：9 °
・最小照射面角度：20 °
・RF (TM-30-15)：89
・TLCI @ 3200K：87
・TLCI @ 5600K：93
・TLCI typical：90

■本体
・本体カラーバリエーション：ブラック 〜 RAL 9004
・カスタムカラー：リクエストにより対応
・ホワイト - RAL 9010
・IP レート：IP65
・レンズ素材：耐熱性ガラス
・フロント素材：アルミニウムPC/ASA プラスチック、ラバー、スティール

■機能
・除湿機能：ベース、ヘッド部分
・調光：電子制御
・エミュレーションモード/エフェクト：カラーフィルターエミュレーション
・ストロボ：ウルトラハイスピード　ストロボエフェクト
・チルト：240°
・チルトロックシステム：角度インジケーター付

■電源
・入力電圧範囲(最高範囲)：90 - 264V 50/60Hz
・入力電圧範囲(通常範囲)：100 - 240V 50/60Hz
・電子プロテクション機能：自動リカバー付きオーバーロードプロテクション
・インラッシュ容量：40 A
・最高出力時容量：190 W
・力率：0.92 PF (230 V)
・電源供給ユニット(PSU)：ユニバーサル対応 スイッチモード
・使用電力(アイドリング時)：10 W
・使用電力(平均)：150 W

■プログラムと制御
・16ビット制御：調光、レッド、グリーン、ブルー
・DMX接続：5 pin XLR 入力/出力
・DMX使用チャンネル：13
・DMX モード：1
・４つの制御ノブによる手動制御：
　モード１：調光、色相(hue)、彩度、ズーム
　モード２：調光、CTC、プラス/マイナスグリーン補正、ズーム
　モード３：レッド、グリーン、ブルー、ズーム
・制御プロトコル：CRMX, W-DMX G2, W-DMX G3, W-DMX G4, W-DMX G4S USITT DMX512ARDM ANSI E1.20
・各種設定とアドレス指定：制御パネル OLED グラフィカルディスプレイ
４つのボタンを搭載。スタンドアローン制御モード有り
・スタンドアローンモード：クリックカラー、８つのプログラム内蔵
・ワイヤレスDMX：Lumen Radio / RDM 対応

■接続
・DMX 信号入力/出力, IP65 XLR 5-pinコネクタ(オス/メス)
・電源：電源入力/出力コネクタ、リンク制御可能

■吊り込み、設置について
・取り付けポイント：２つの1/4ターンロックポイント付オメガブラケット (28mmスピゴット)
・どんな角度に設置しても動作します。
・吊り込み方法：オメガブラケットを使用しての吊り込み(オメガブラケット同梱)
・安全ケーブル取り付けポイント２点：ワイヤー 最短サイズ0.3m

■熱特性
・冷却システム：強制冷却、空冷、温度制御有り
・最高湿度環境：98 %
・使用環境温度：-40°C から 50°C
・始動環境温度：-20°C から 50°C
・保存環境温度：-40°C から 80°C
・耐熱機能：自動オーバーヒートプロテクション機能

■同梱
・２m電源ケーブル
・２つの1/4ターンロックポイント付オメガブラケット
・クイックガイド

■承認
・CE - 2014/30/EU: EMC 指図
　EN 55103-1EN 55103-2EN 55015EN 61547EN 61000-3-2EN 61000-3-3
・CE - 2014/35/EU: 低電圧指図
　EN 60598-1EN 60598-2-17EN 62471EN 60529

■サイズ
・重量: 6.95 kg
・サイズ：147 x 422 x 210 mm
