HIGHLITE Kanjo Spot 60

機材の状態

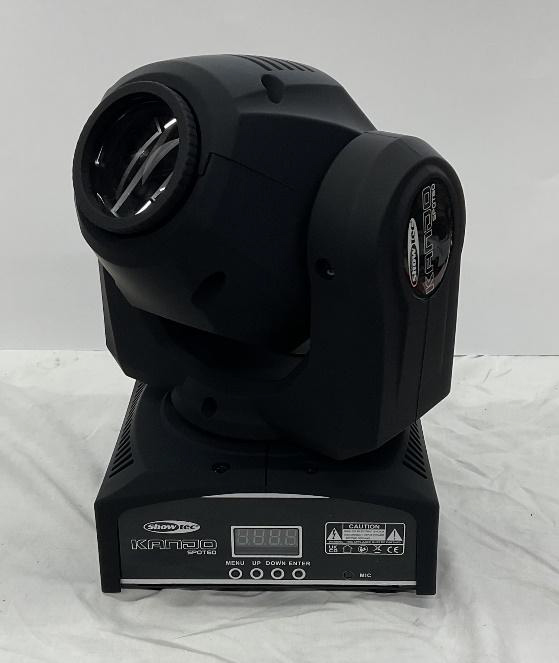

機材全体写真（前）

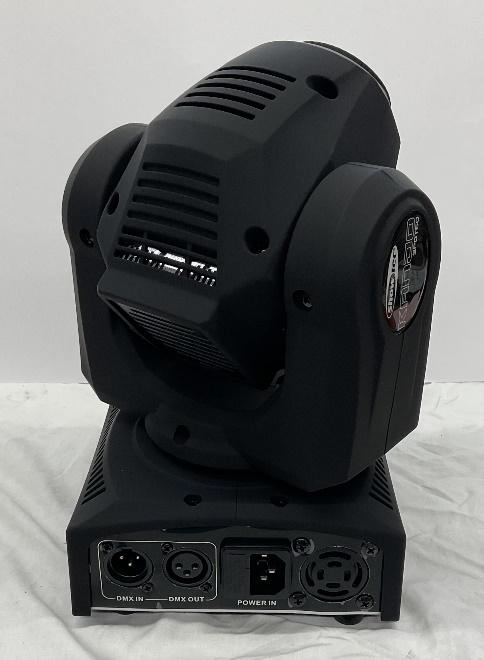

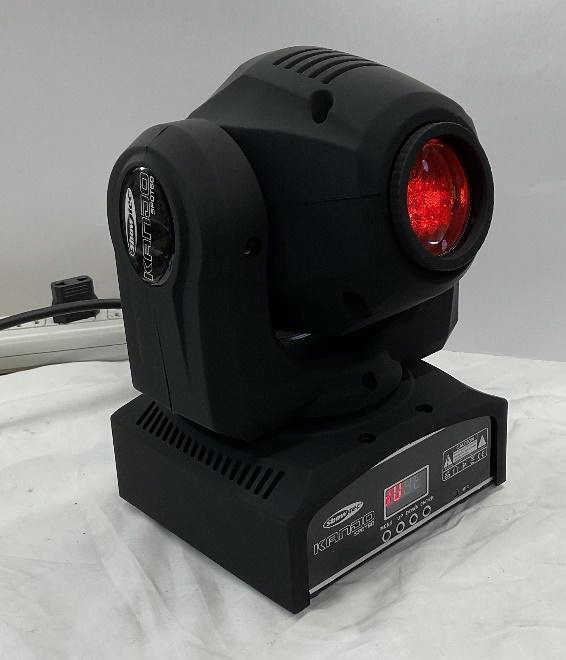

機材全体写真（後）

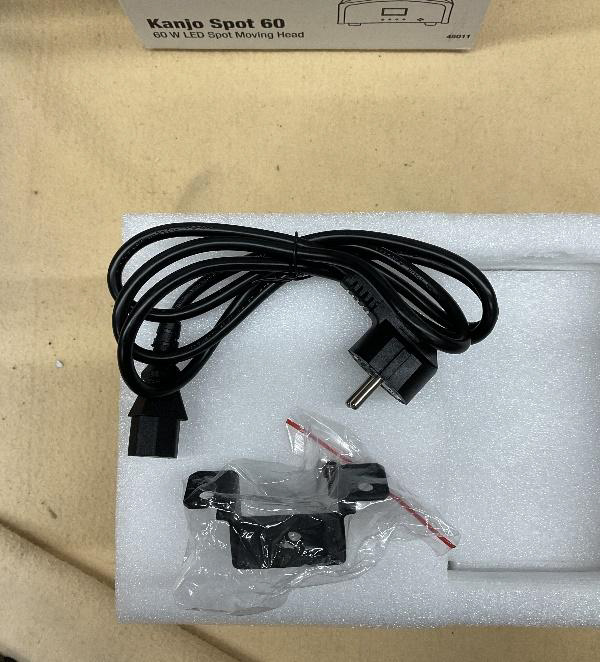

付属品

作業内容

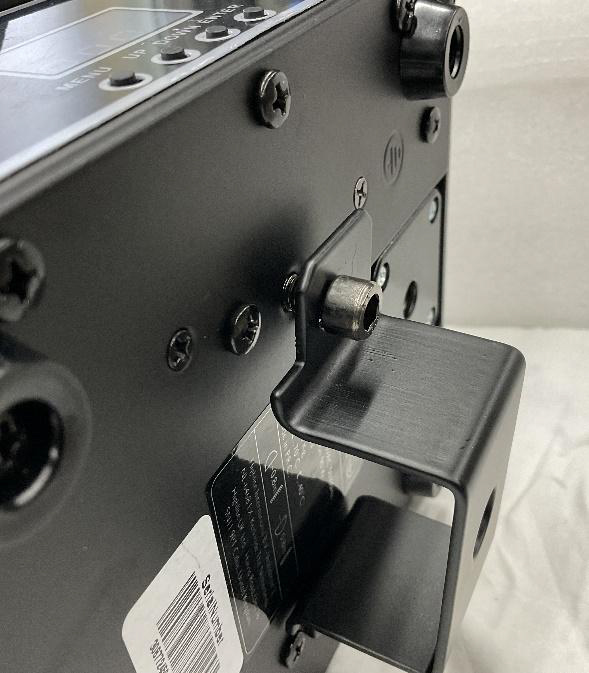

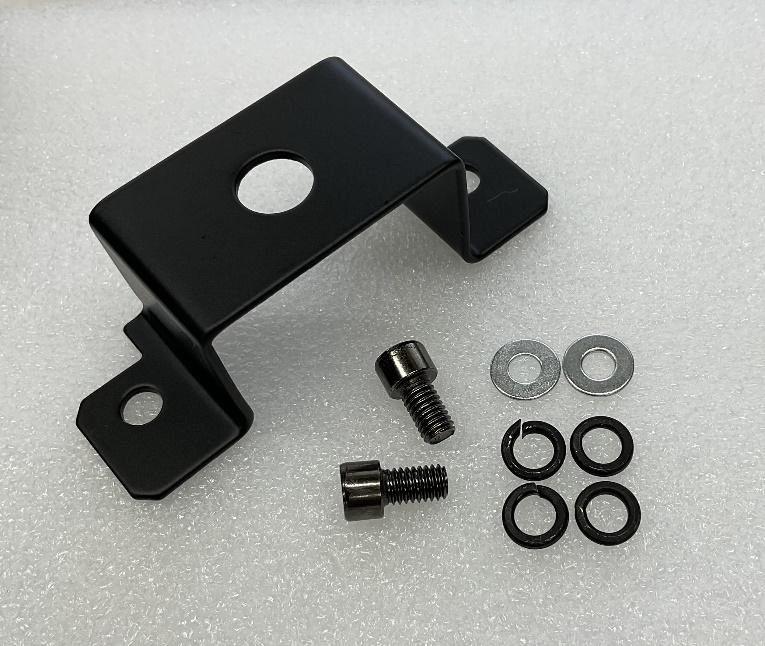

付属品コの字クランプの取付ネジ部品・平ワッシャー

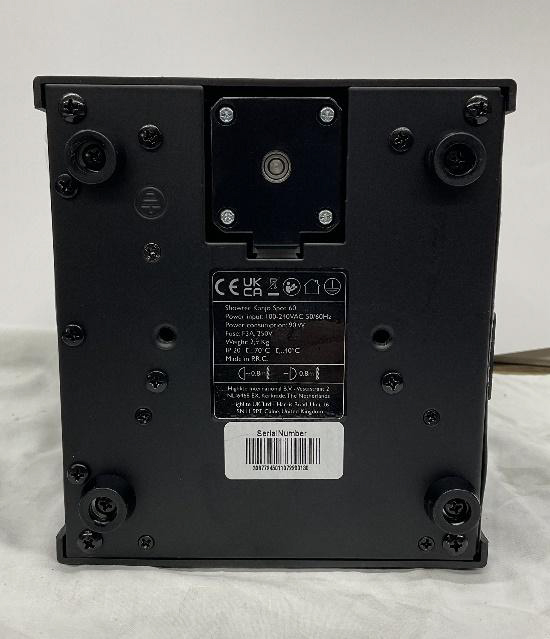

本体底面です。コンパクト化なのでモーターは露出しています。

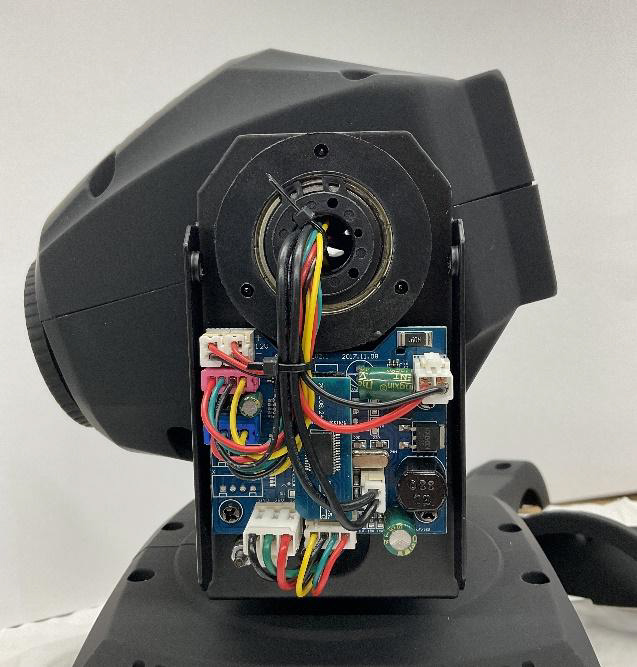

アーム基板部

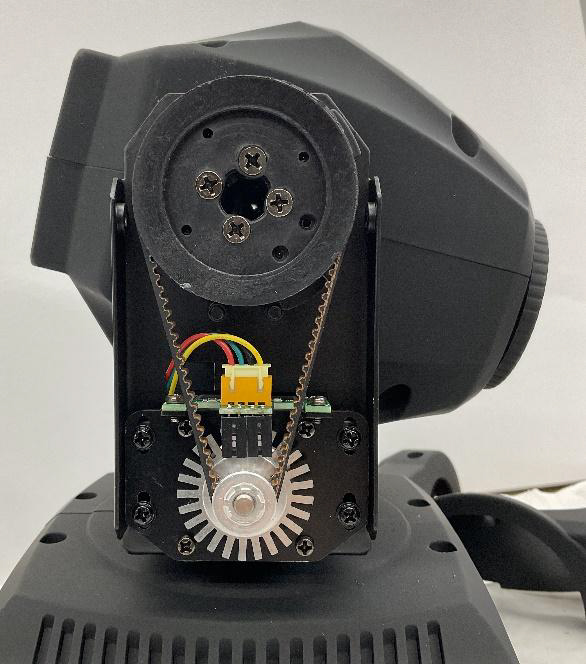

アーム駆動部

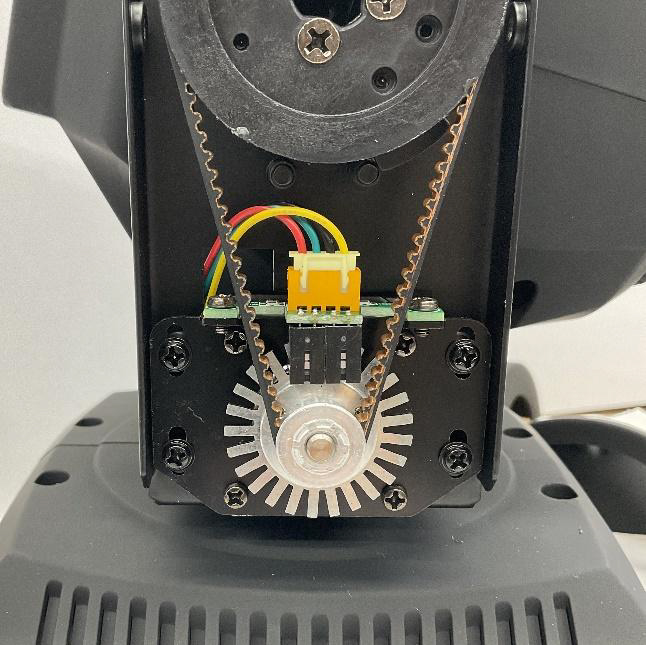

アーム部チルト駆動部センサー部の拡大
大型のセンサーが実装されています。

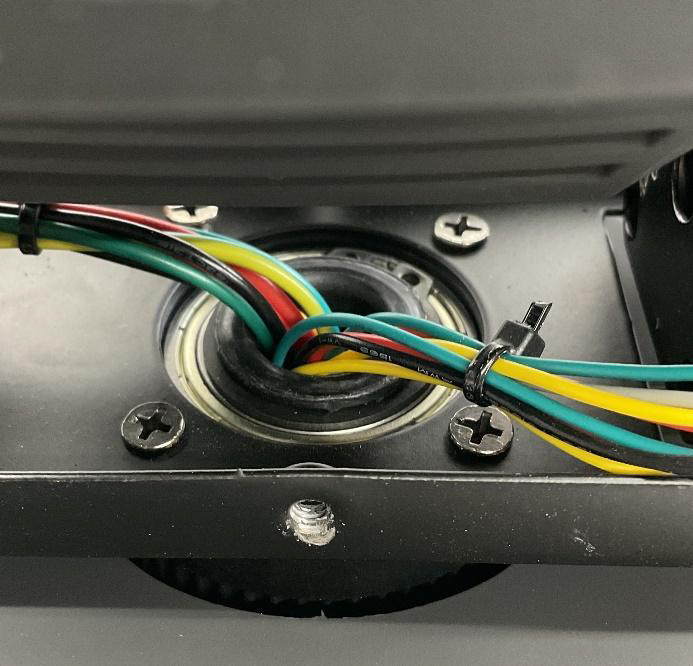

シャフト内の配線

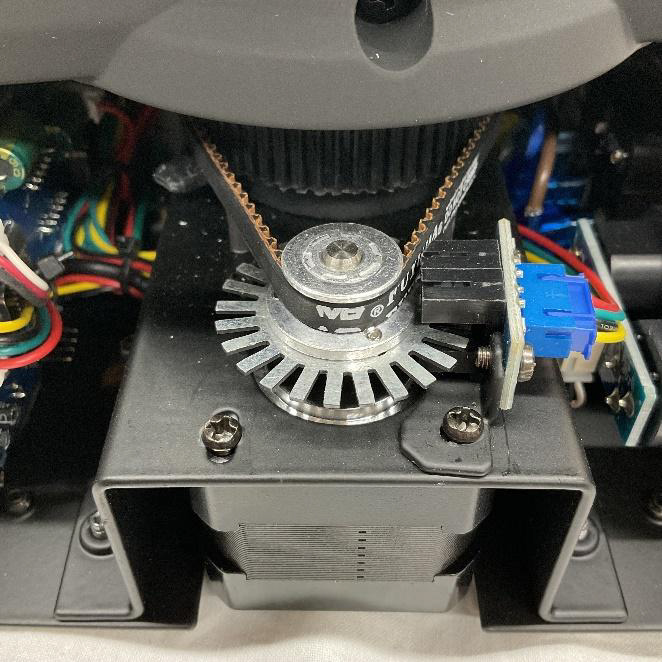

パン駆動部

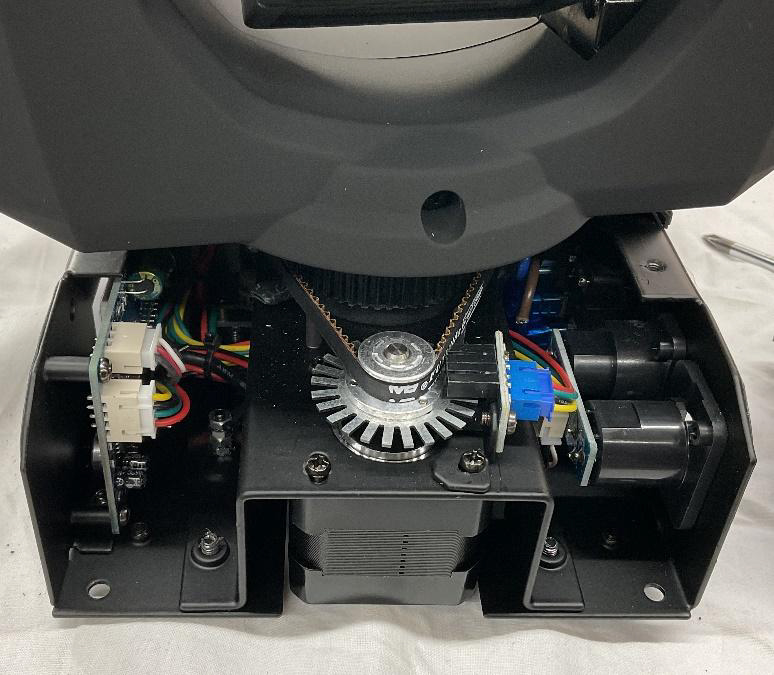

パン駆動部拡大
こちらも大型のセンサーが実装されています。

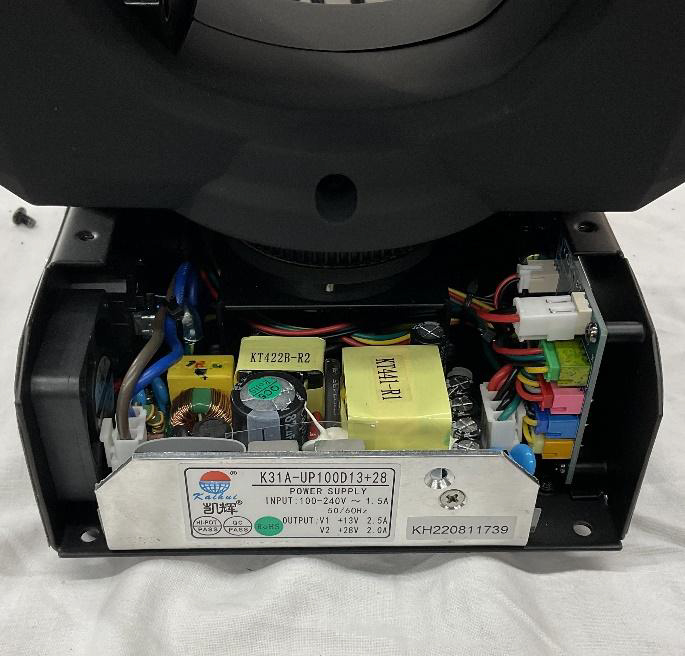

電源基板部です。ぎりぎりの詰め込み仕様！

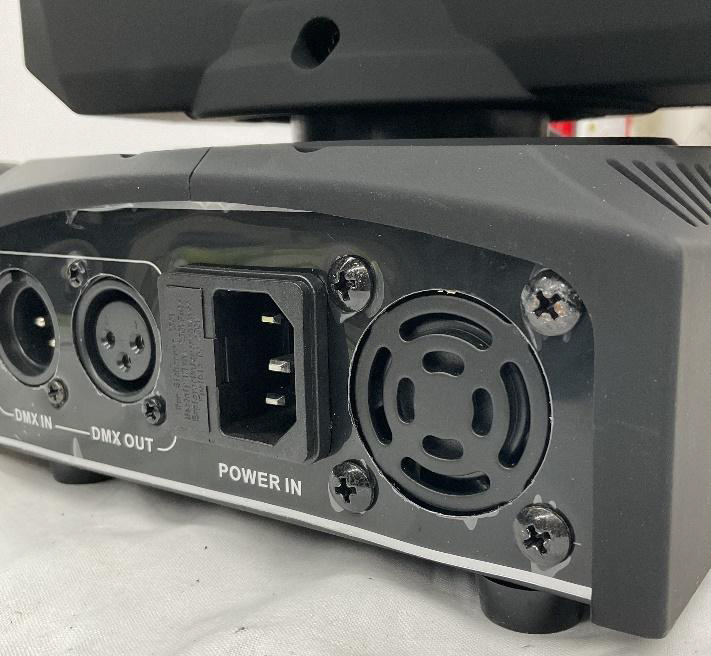

筐体電源部の後方向きファン

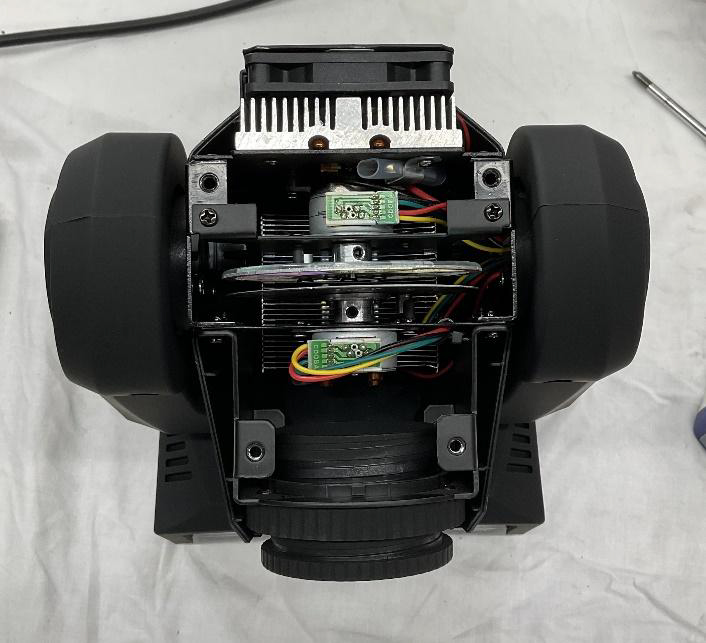

ヘッド部レンズ部・ホイール駆動部全体

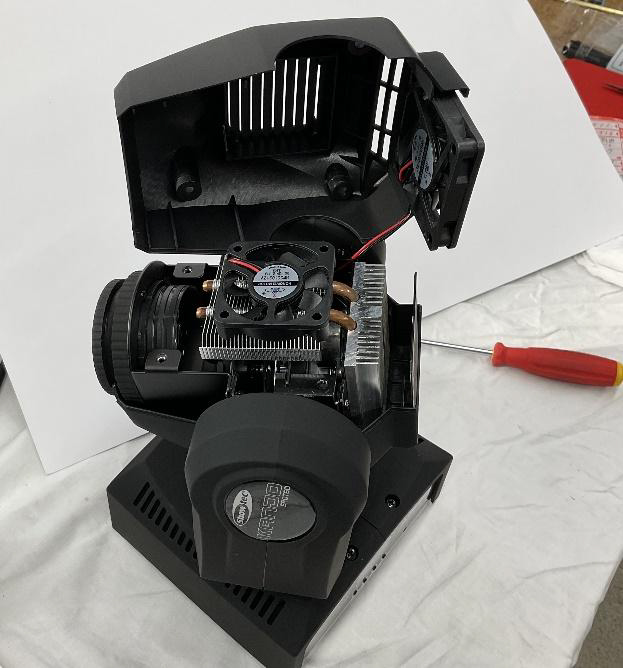

２台のヘッド部冷却用ファン

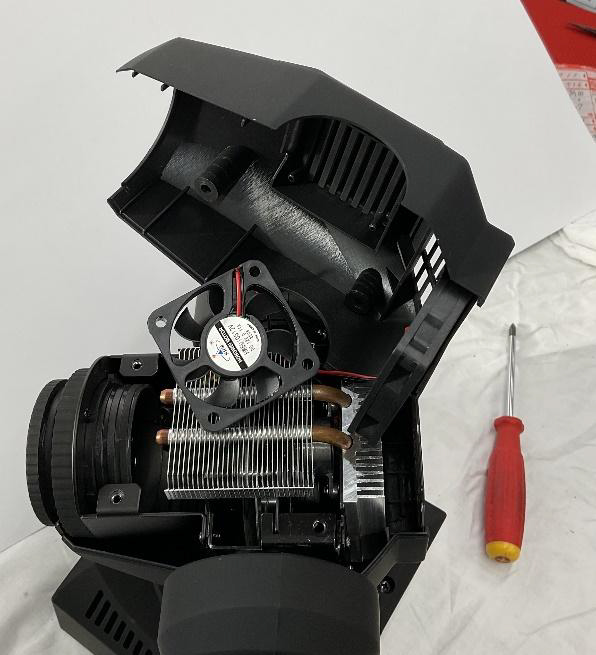

小型ファンは冷却用フィンに直置きタイプ。

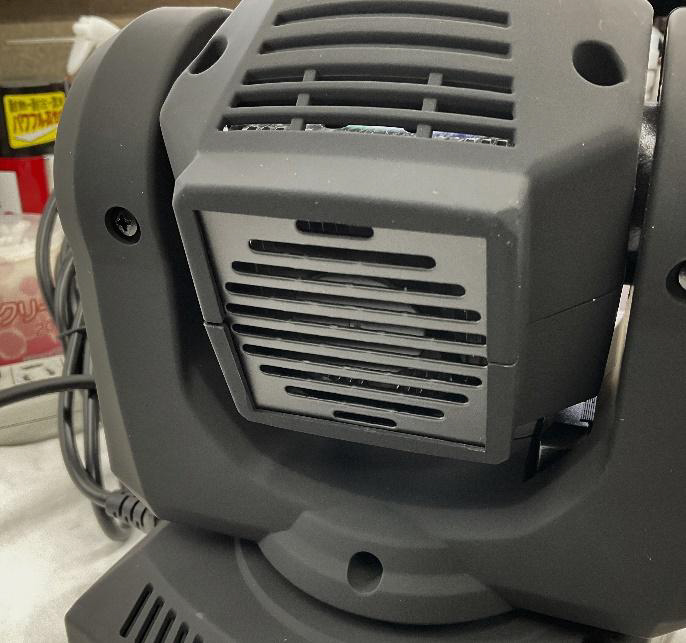

ヘッド部後方のファン

フォーカスレンズ部。ねじ込む溝がやや浅いかも？

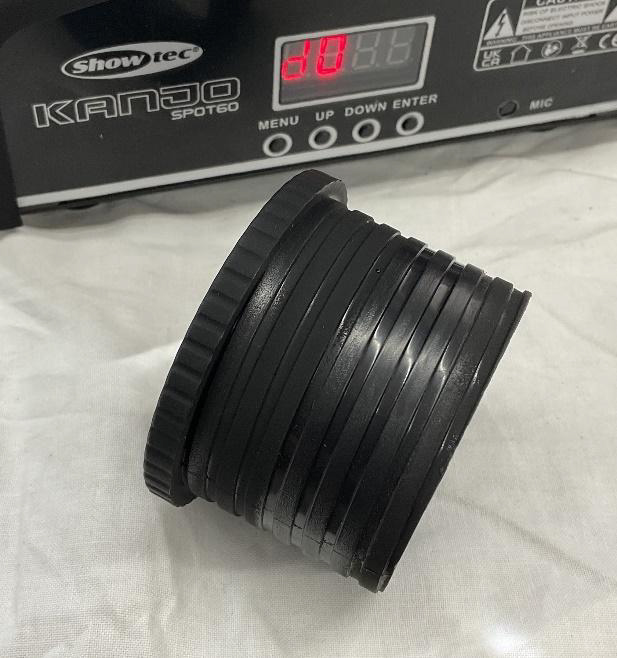

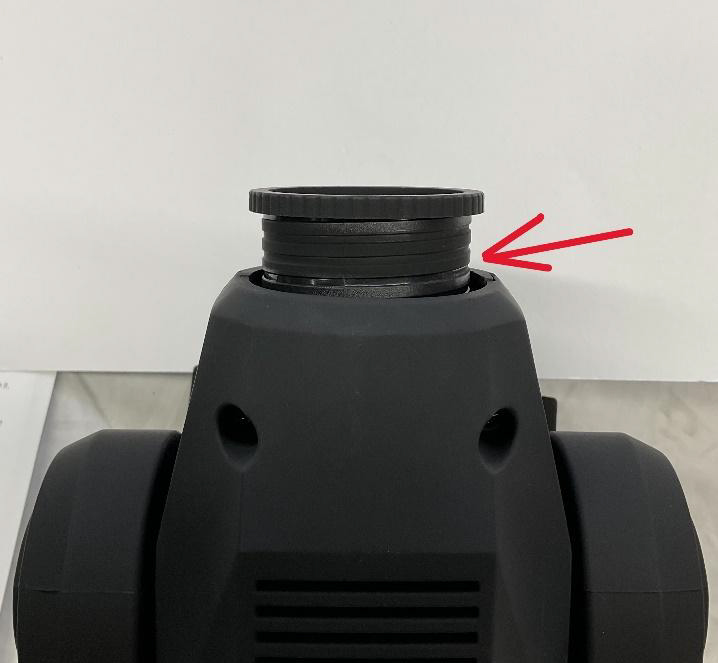

フォーカスレンズ筒です。レンズ側1/３までがマット塗装で、フォーカス調整・筒回転時にやや抵抗感があります。

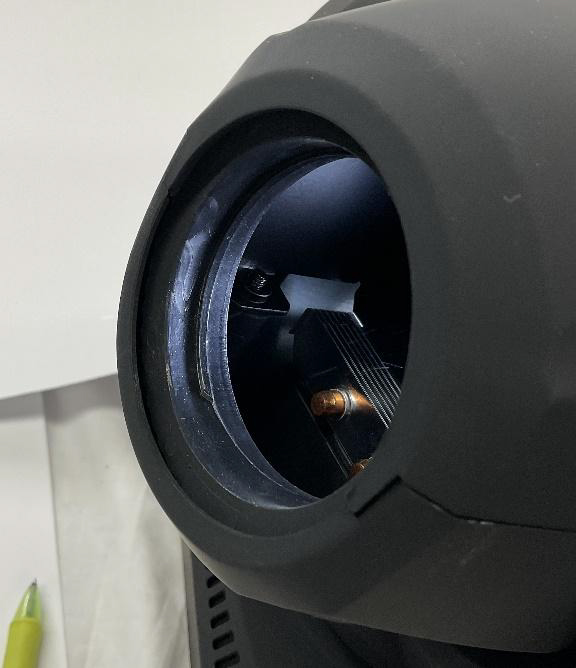

筐体側のレンズ筒スクリューネジ溝部は溝が浅く、筒を抜いた後のはめ込みに要注意です。

ＤＭＸ卓での動作確認

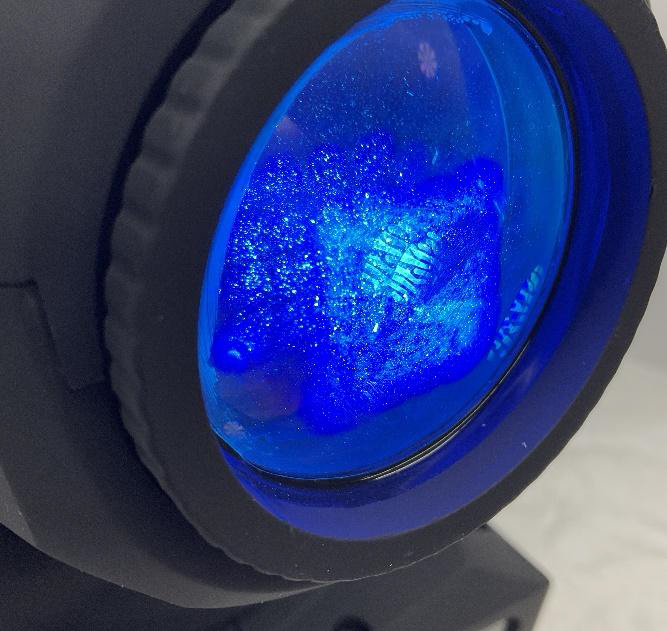

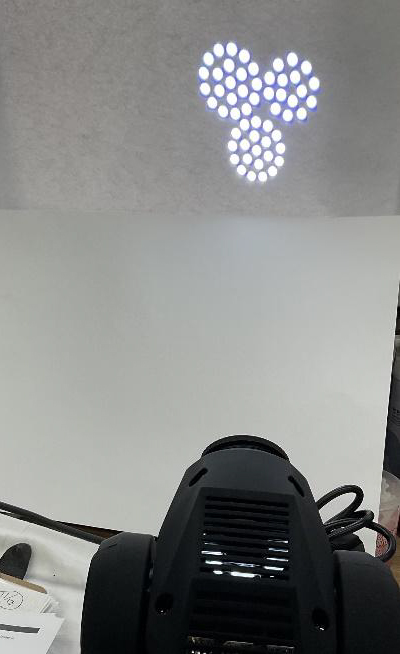

単独での動作確認。レンズ内に汚れと埃がありました。

レンズ内の汚れ、埃を清掃・除去しました。完全な除去はできませんが、実用には支障ありません。以上で、作業完了です。

検品の結果

検品した結果、コンパクトであることに特化した設計だと感じました。
