HIGHLITE_Phantom130

状態確認

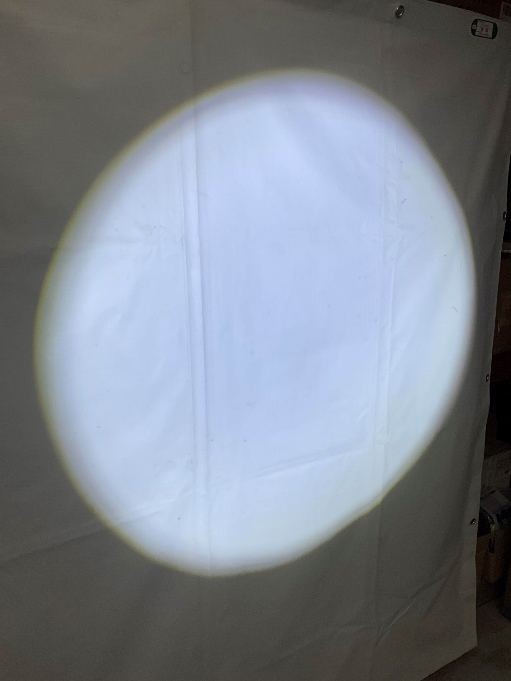

テント生地に投影したＯＰＥＮ／Ｗｈｉｔｅ
色収差による色ずれ、色滲みおよび周辺光量の低下がみられます

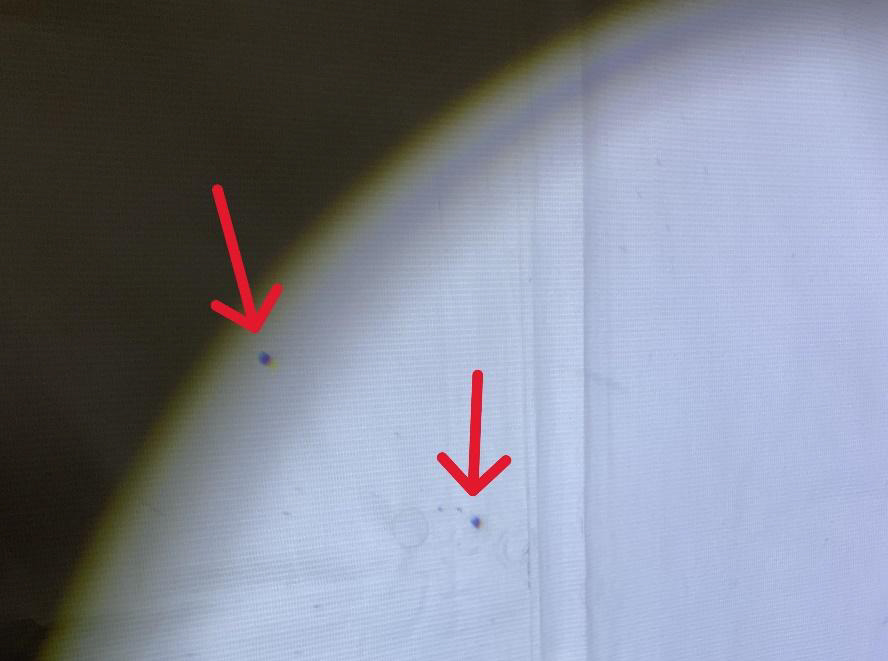

赤矢印が映し出されたゴミ・ホコリの陰影です

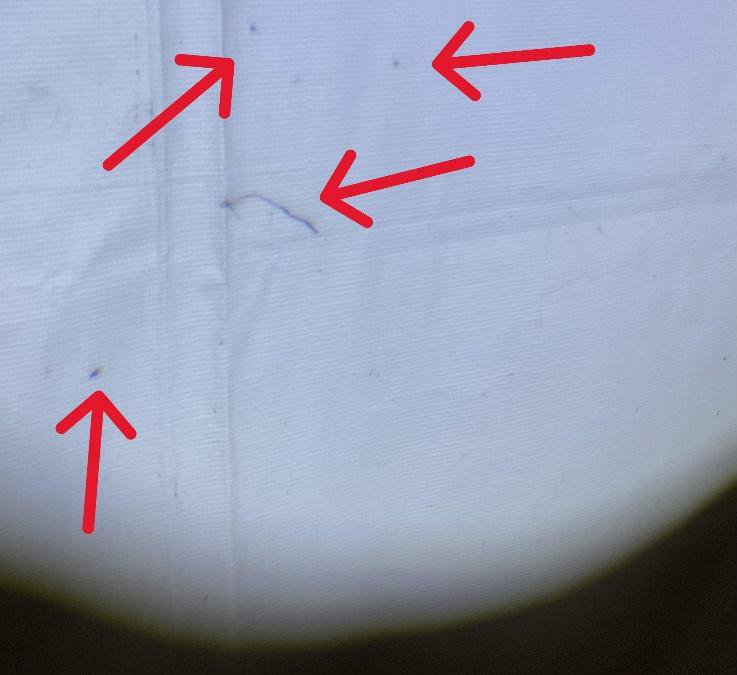

こちらも同様にゴミ・ホコリの陰影が確認されました。

ゴミ・ホコリの除去作業

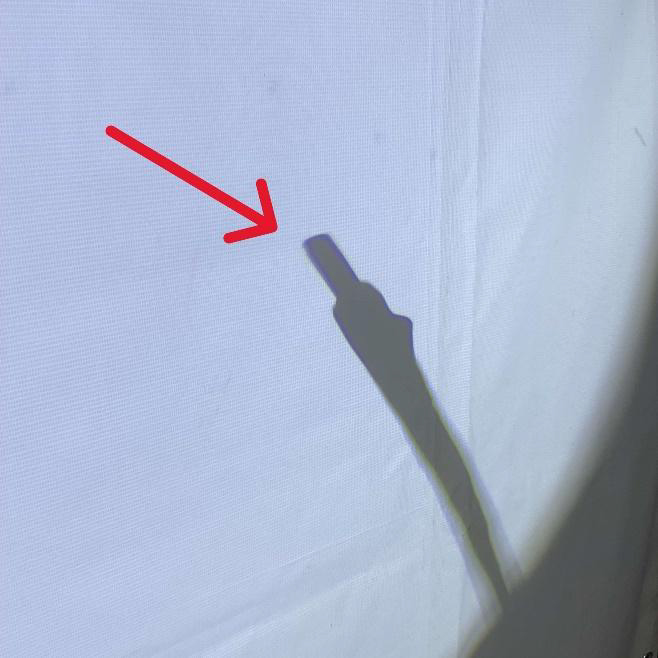

単線の結像によるゴミ・ホコリの付着場所の特定をします

ゴミ・ホコリ等の付着レンズ部分をエアーブローにて除去後の投影像、テント生地の織り影以外に陰影はありません

投影でピントが合った陰影ができる場所の特定

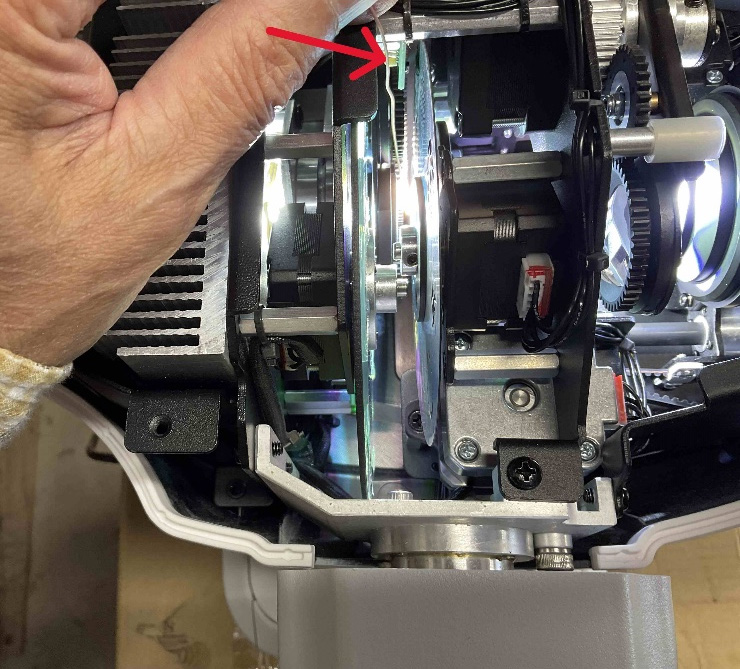

細い単線で各レンズの表面を差し込み、任意の像で確認します

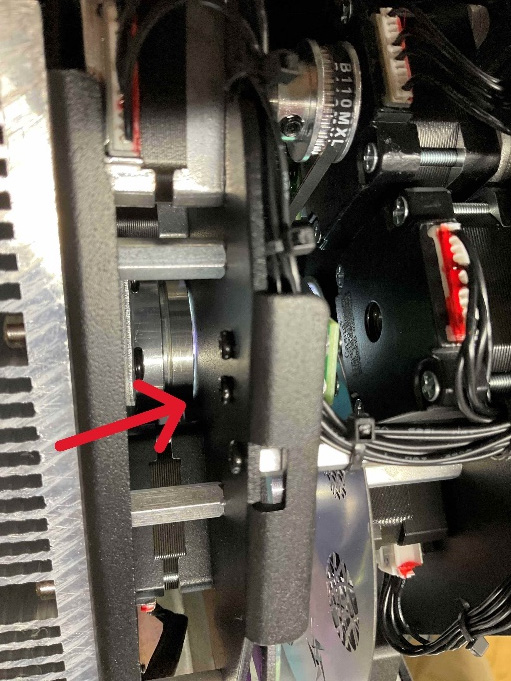

赤矢印がＬＥＤ素子発光部直近のレンズ（ＬＥＤ素子側）

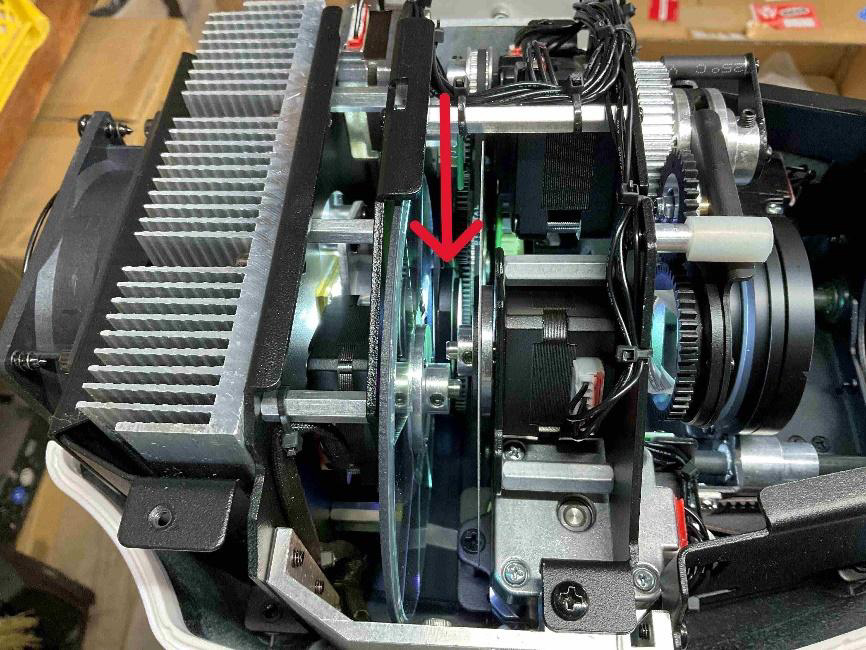

赤矢印がホコリ等が結像する個所のレンズ（ヘッドレンズ側）

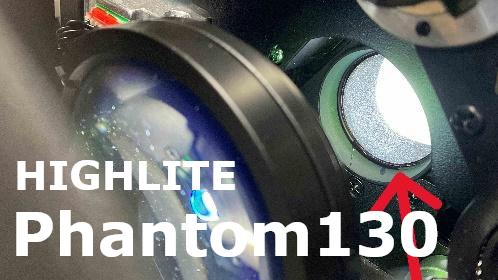

上部機構部よりトップレンズ側の収束レンズの汚れ
白色発光で汚れが白く反射して曇って見えます
各レンズ機構部の分解清掃が必要ですが、相当の時間・労力を要すことがわかりました。

状態確認の結果と今後の使用において

製品の検証から写真画像の黒い陰影は、レンズ面に付着したホコリと推測できます。
筐体機構的に防塵対策には無理があるため、エアブローでの清掃を実施しました。
今後も使用の際にはこまめなエアブローでのホコリ除去をすることを推奨します。
