INDU-ELECTRIC CAM Disconnects

概要

INDU-ELECTRIC CAM Disconnectsは、プロフェッショナル向け電源分配システムに対応するCAM接続式の電源遮断・保護ユニットです。コンパクトな可搬型から、アルミニウムまたはステンレス製フレームに組み込む大型構成まで、さまざまな用途に対応します。
すべての構成で電源入力と出力にLocking-CAMコネクターを採用。単体のMCCB、複数極のサーキットブレーカー、電源パススルーなど、用途に応じた保護構成を選択できます。
ツアー、映画撮影、ライブイベントなどの仮設電源設備から、産業用途まで幅広く対応。電流容量や回路保護方式など、使用条件に合わせたカスタム構成にも対応しています。

特徴

・Locking-CAMコネクターを使用した電源遮断・保護ユニット
・電源入力および出力にLocking-CAMコネクターを採用
・可搬型から据置型まで多様な構成を用意
・アルミニウムまたはステンレス製フレームを使用した構成に対応
・各種電流容量に対応
・MCCBによる回路保護に対応
・多極サーキットブレーカーを使用した構成に対応
・電流設定を調整できるブレーカー搭載モデルを用意
・CAMパススルー機能を備えた構成を用意
・用途に応じたカスタム構成に対応
・ツアー、映画撮影、ライブイベント、産業用途に対応

製品ラインアップ

※出力構成欄はメーカー記載のLocking-CAM出力定格および数量を示します。ブレーカーの定格・設定範囲とは異なる場合があります。
※各構成の入力方式、回路保護、寸法は異なります。

仕様

・製品タイプ：CAM接続式電源遮断・保護ユニット
・入力コネクター：Locking-CAM
・出力コネクター：Locking-CAM
・回路保護：MCCB、多極サーキットブレーカー（構成により異なる）
・パススルー：対応構成あり
・設置形式：可搬型、据置型など
・カスタマイズ：電流容量、回路保護方式、筐体構成など

構成例別仕様

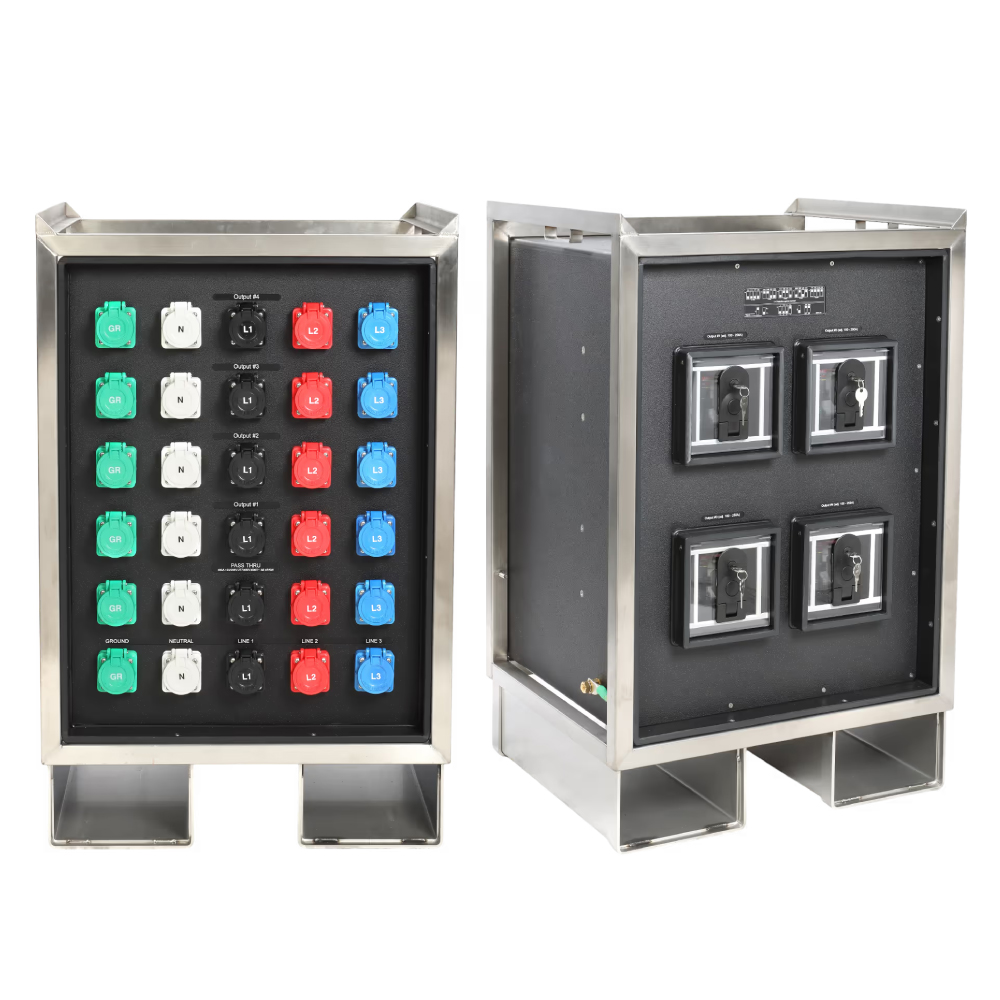

■Field-Adjustable 250A-100A Multi-CAM Disconnect（AGG-ME-TP-400）
・電源入力：400A三相Locking-CAM、パススルー×1
・電源出力：250〜100A三相Locking-CAM×4
・回路保護：250〜100A調整式3極ブレーカー×4
・ブレーカー定格電圧：最大600V
■4 WAY 100A CAM DISCONNECT
・電源入力：400A三相Locking-CAM、パススルー×1
・電源出力：100A三相Locking-CAM×4
・回路保護：400A 3極主幹ブレーカー×1、100A 3極ブレーカー×4
■400-160A Field-Adjustable CAM Disconnect with CAM Pass-Through（D400-2）
・電源入力：400A三相Locking-CAM
・電源出力：400A三相Locking-CAM×2
・回路保護：400〜160A調整式主幹ブレーカー×1
■Armor-Tech Power Distribution Unit - D400
・電源入力：400A三相Locking-CAM
・電源出力：400A三相Locking-CAM
・回路保護：400A MCCB×1（設定範囲400〜160A）
■Armor-Tech Power Distribution Unit - D250
・電源入力：400A三相Locking-CAM
・電源出力：400A三相Locking-CAM
・回路保護：250A MCCB×1（設定範囲250〜100A）
■Armor-Tech Power Distribution Unit - D200
・電源入力：400A三相Locking-CAM
・電源出力：400A三相Locking-CAM
・回路保護：200A MCCB×1（固定設定）
■2x200A CAM Disconnect with CAM Pass-Through（D2x200-PT）
・電源入力：400A三相Locking-CAM
・電源出力：200A三相Locking-CAM×2
・回路保護：200A主幹ブレーカー×1

サイズ

・AGG-ME-TP-400：23.75 × 20 × 30インチ
・4 Way 100A Cam Disconnect：24 × 24 × 28インチ
・D400-2：21.75 × 11.75 × 15インチ
・D400：21.75 × 11.75 × 12.75インチ
・D250：21.75 × 11.75 × 12.75インチ
・D200：21.75 × 11.75 × 10.75インチ
・D2x200-PT：21.75 × 11.75 × 17.75インチ
