INDU-ELECTRIC 19-Inch Rack Mount

販売価格はお問い合わせください。

返品特約に関する重要事項

商品詳細

概要

INDU-ELECTRIC 19-Inch Rack Mountは、19インチラック規格に対応したカスタマイズ可能な電源分配ユニットです。独自のTHERMOLENE®技術を採用し、高い機械的耐久性と電気的安全性を備えています。
筐体は受注生産方式で、必要なラックユニット数に合わせて製作できます。powerCON、powerCON TRUE1、デュプレックスコンセント、19ピンコネクターなど、用途に応じた出力構成を選択でき、適切な回路保護機器を組み合わせることが可能です。
電源入力、出力コネクター、回路構成などを個別の要件に合わせて設計でき、輸送用の専用フライトケースもオプションで用意されています。

特徴

・19インチラックマウント対応電源分配ユニット
・独自のTHERMOLENE®技術を採用
・高い機械的耐久性と電気的安全性
・受注生産によるカスタム構成に対応
・必要なラックユニット数に合わせた筐体設計
・powerCON、powerCON TRUE1、デュプレックスコンセント、19ピンコネクターなどに対応
・用途に応じた回路保護機器の選択が可能
・輸送用フライトケースをオプションで用意

製品ラインアップ

製品構成	モデル番号	Spec #	ラック高さ
18-Way 208V powerCON TRUE1 / 120V Edison Combo	19-5WPT-18xTR1-208V	18003098	12RU
Custom IEC Pin & Sleeve	Custom Touring Spec - fully customizable	11416041	9RU
48-Way 208V 19PIN / IEC Pin & Sleeve / powerCON TRUE1	Custom-18002413	18002413	23RU
72-Way 120/208V 19Pin	19-5WPT-72way-120/208V	18003150	31RU

※上記はメーカー掲載の構成例です。入出力仕様、回路保護機器、筐体寸法は構成ごとに異なります。

仕様

・製品タイプ：19インチラックマウント型電源分配ユニット
・筐体技術：THERMOLENE®
・製作方式：受注生産、カスタム構成対応
・ラック高さ：任意のラックユニット数に対応
・出力コネクター：powerCON、powerCON TRUE1、デュプレックスコンセント、19ピンコネクターなど
・回路保護：用途に応じたブレーカー構成
・輸送用ケース：専用フライトケース（オプション）

構成例別仕様

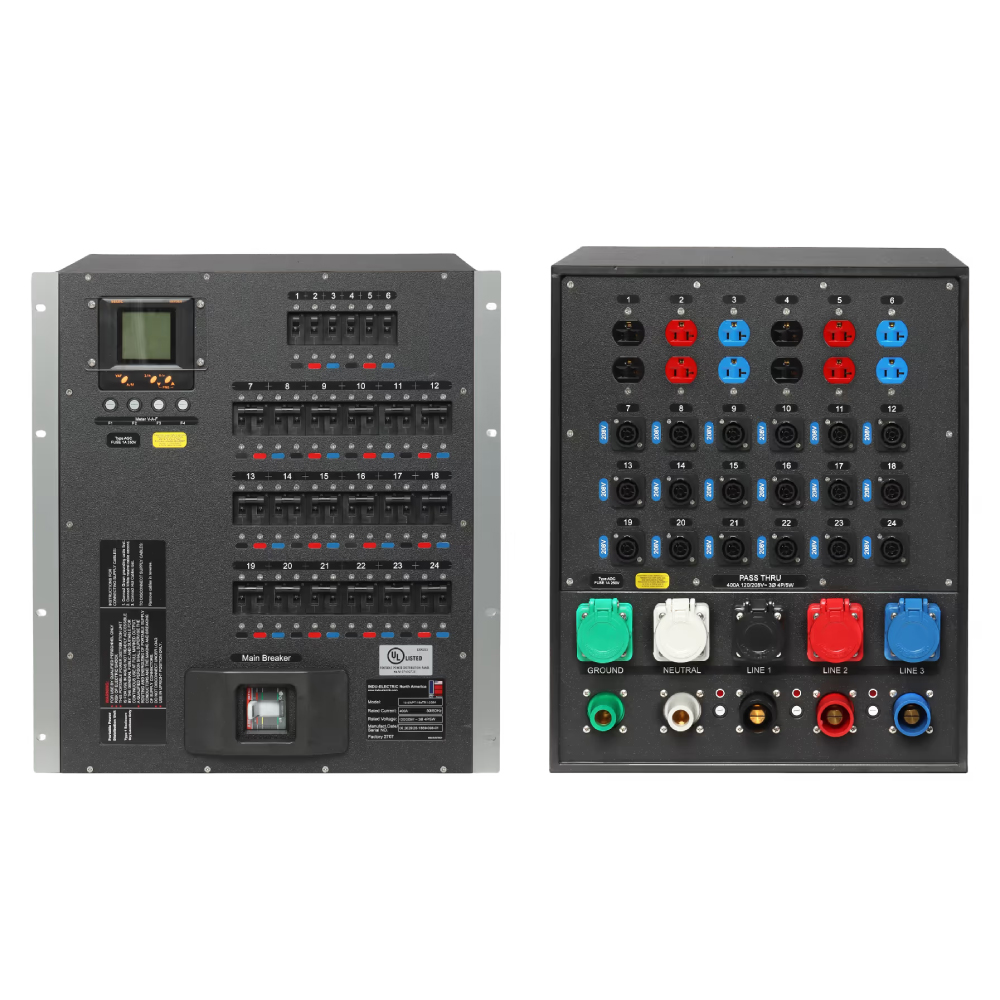

■18-Way 208V powerCON TRUE1 / 120V Edison Combo（Spec #18003098）
・電源入力：400A三相Locking Cam、パススルー×1
・電源出力：20A 208V powerCON TRUE1×18、20A 120Vデュプレックスコンセント×6
・回路保護：20A 2極ブレーカー×18、20A 1極ブレーカー×6、200A 3極主幹ブレーカー×1
■Custom IEC Pin & Sleeve（Spec #11416041）
・電源入力：63A 120/208V 4P 5W IEC Pin & Sleeve
・電源出力：30A 208V 4P 5W IEC Pin & Sleeve×2、30A 208V 2P 3W IEC Pin & Sleeve×2、20A 208A 2P 3W IEC Pin & Sleeve×4、20A 120V powerCON（グレー）×6
・回路保護：30A 3極ブレーカー×3、30A 2極ブレーカー×2、20A 2極ブレーカー×4、20A 1極ブレーカー×6、60A 3極主幹ブレーカー×1
■48-Way 208V 19PIN / IEC Pin & Sleeve / powerCON TRUE1（Spec #18002413）
・電源入力：400A三相Locking Cam、パススルー×1
・電源出力：20A 208V 19ピン×48回路（8回路構成）、30A 4P 5W Pin & Sleeve×3、30A 2P 3W Pin & Sleeve×6、20A 208V powerCON TRUE1×6
・回路保護：20A 2極ブレーカー×48、30A 3極ブレーカー×3、30A 2極ブレーカー×6、20A 2極ブレーカー×6、400A主幹ブレーカー×1
■72-Way 120/208V 19Pin（Spec #18003150）
・電源入力：400A三相Locking Cam、パススルー×1
・電源出力：20A 208V 6回路19ピン×12、20A 120V 6回路19ピン×12（208V側19ピン回路と並列）、30A 208V 4P 5W L21-30ツイストロック×4、20A 120Vデュプレックスコンセント×3
・回路保護：20A 2極ブレーカー×72、30A 3極ブレーカー×4、20A 1極ブレーカー×3、400A 3極主幹ブレーカー×1

サイズ

・Spec #18003098：19 × 15.75 × 21インチ（12RU）
・Spec #11416041：19 × 20 × 15.75インチ（9RU）
・Spec #18002413：19 × 15.75 × 40インチ（23RU）
・Spec #18003150：19 × 15.75 × 54.2インチ（31RU）
