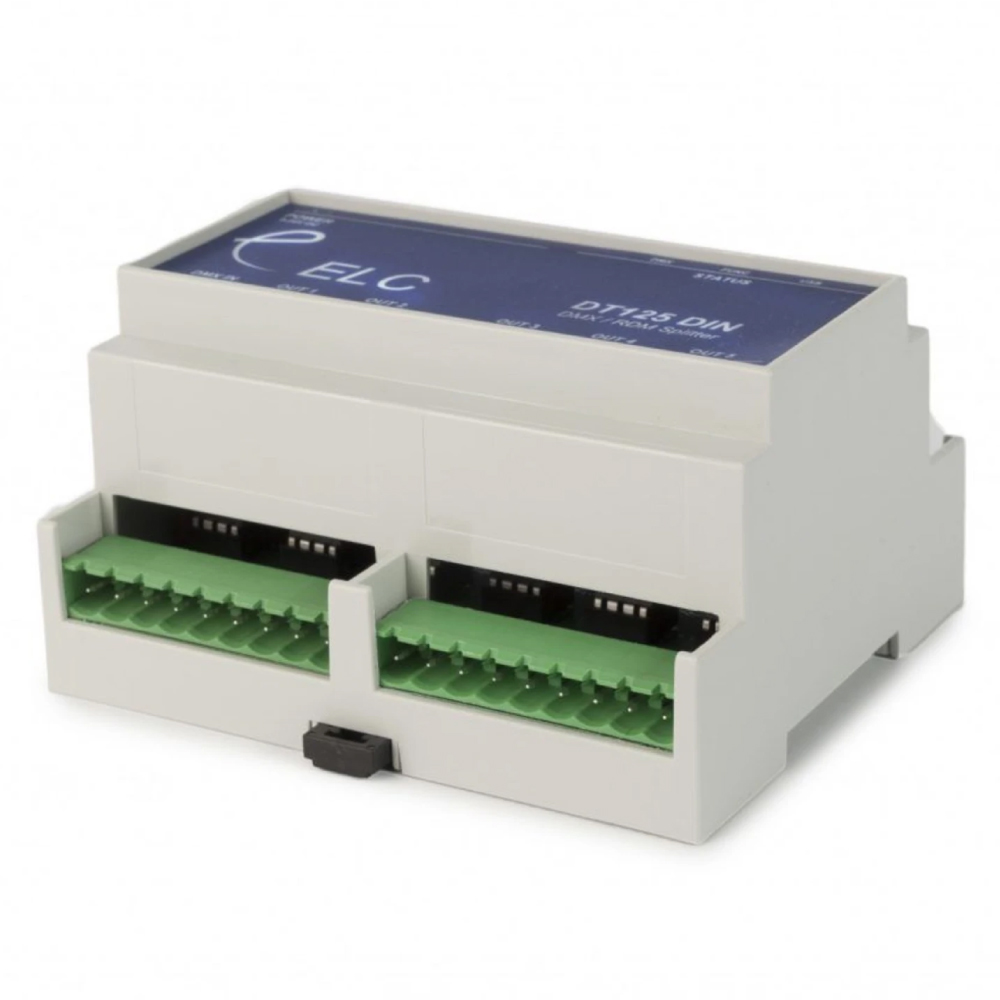

ELC DT125 DIN

概要

ELC Lighting DT125 DINは、1系統のDMX入力信号を5系統に分配する、DINレール取付型のDMX512/RDMスプリッターです。双方向RDM通信に対応し、各出力の信号を増幅することで、最大32台のDMX機器を接続できます。DMXネットワークをスター型に分岐でき、建築照明や固定設備など、DINレールを使用する照明制御システムに適しています。
DMX入力には光アイソレーションを採用し、接続機器間の電気的な干渉や障害の影響を抑えます。さらに、入出力を完全に電気絶縁したDT125DIN_FIも別モデルとしてラインアップされています。

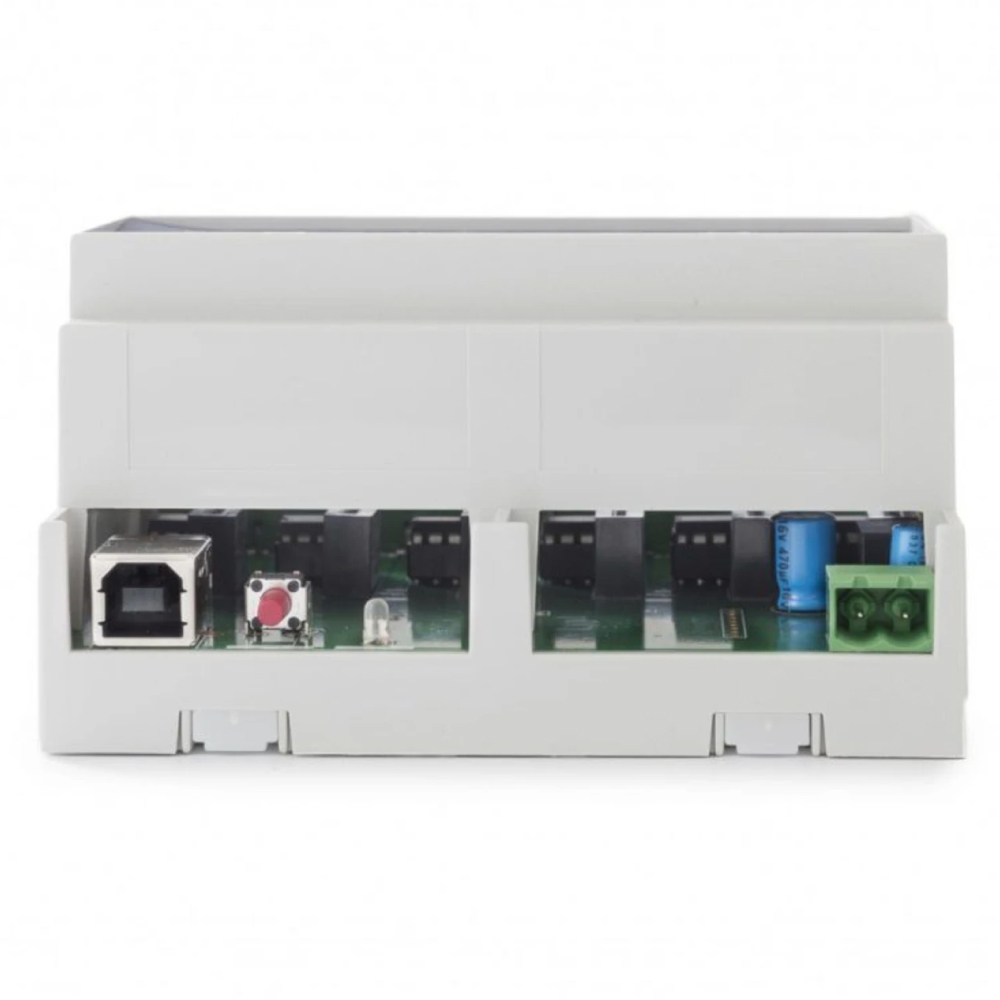

外部DC 9〜24V電源で動作し、電源接続にはネジ端子を採用。DMX入力とスルー端子、5系統の出力には5ピンXLRコネクターを備えています。DMX信号の状態を確認できるLED表示と、USB経由のファームウェア更新機能も搭載しています。

特徴

・DINレール取付型のDMX512/RDMスプリッター
・1系統のDMX入力を5系統に分配
・双方向RDM通信に対応
・各出力のDMX/RDM信号を増幅
・各出力に最大32台のDMX機器を接続可能
・DMX入力に光アイソレーションを採用
・完全絶縁仕様のDT125DIN_FIも別モデルとしてラインアップ
・DMX入力にスルー端子を装備
・5ピンXLRコネクターによるDMX入出力
・LEDによる有効なDMX信号の状態表示
・USB接続によるファームウェア更新に対応
・外部DC 9〜24V電源で動作
・ネジ端子による電源接続
・DINレールを使用する固定設備への組み込みに対応

仕様

・製品コード：ELC-DT125DIN
・製品名：DT125 DMX/RDM DIN-mountable Splitter
・制御プロトコル：DMX512、RDM
・DMX入力：1系統
・DMX入力コネクター：5ピンXLRオス × 1
・DMXスルーコネクター：5ピンXLRメス × 1
・DMX出力：5系統
・DMX出力コネクター：5ピンXLRメス × 5
・最大接続台数：各出力32台
・入力絶縁方式：フォトカプラー絶縁
・完全絶縁仕様：DT125DIN_FI（別モデル）
・状態表示：DMX信号確認用LED
・ファームウェア更新：USB
・電源電圧：DC 9〜24V
・電源入力：ネジ端子
・電源方式：外部DC電源（別売）
・取付方式：DINレール

サイズ

・本体寸法：105 × 85 × 60 mm
・本体重量：0.15kg
