ELC DT125

概要

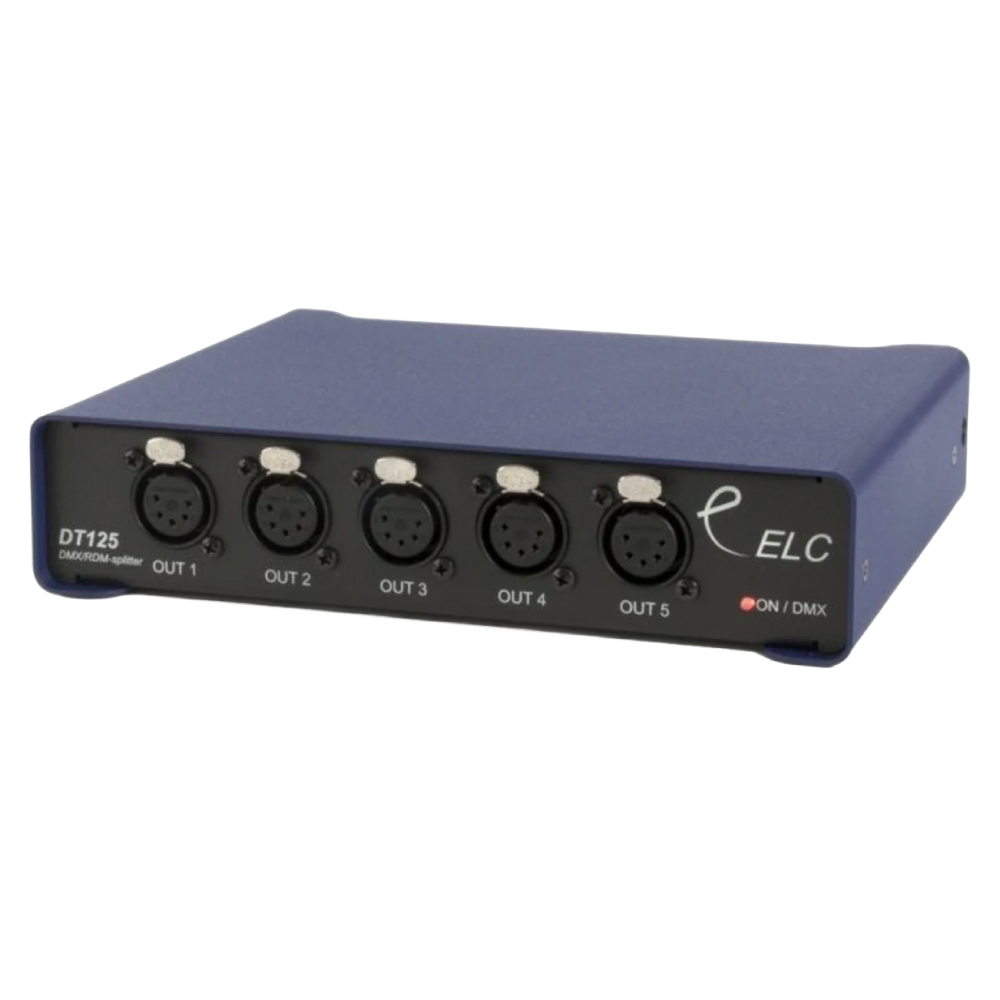

ELC Lighting DT125は、1系統のDMX入力信号を5系統に分配する、DMX512/RDM対応のコンパクトなスプリッターです。各出力のDMX/RDM信号を増幅し、最大32台のDMX機器を接続可能。単純なデイジーチェーン接続では対応できない照明ネットワークを、5系統のスター型配線に分岐できます。
双方向RDM通信に対応し、DMX入力には光アイソレーションを採用。電気的な干渉や障害から制御機器を保護します。デスクトップ設置のほか、M10ネジを使用したトラス取付にも対応し、オプションのラックマウントキットによって19インチラックへの設置も可能です。

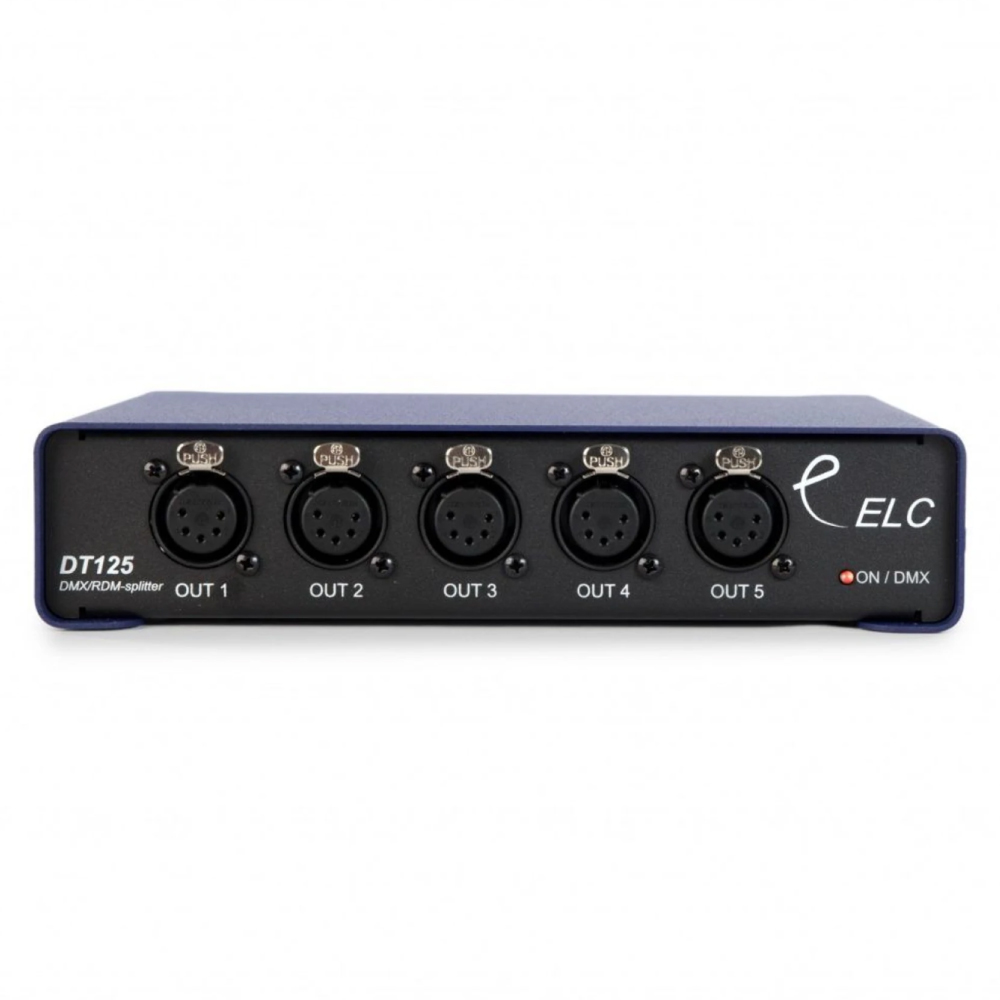

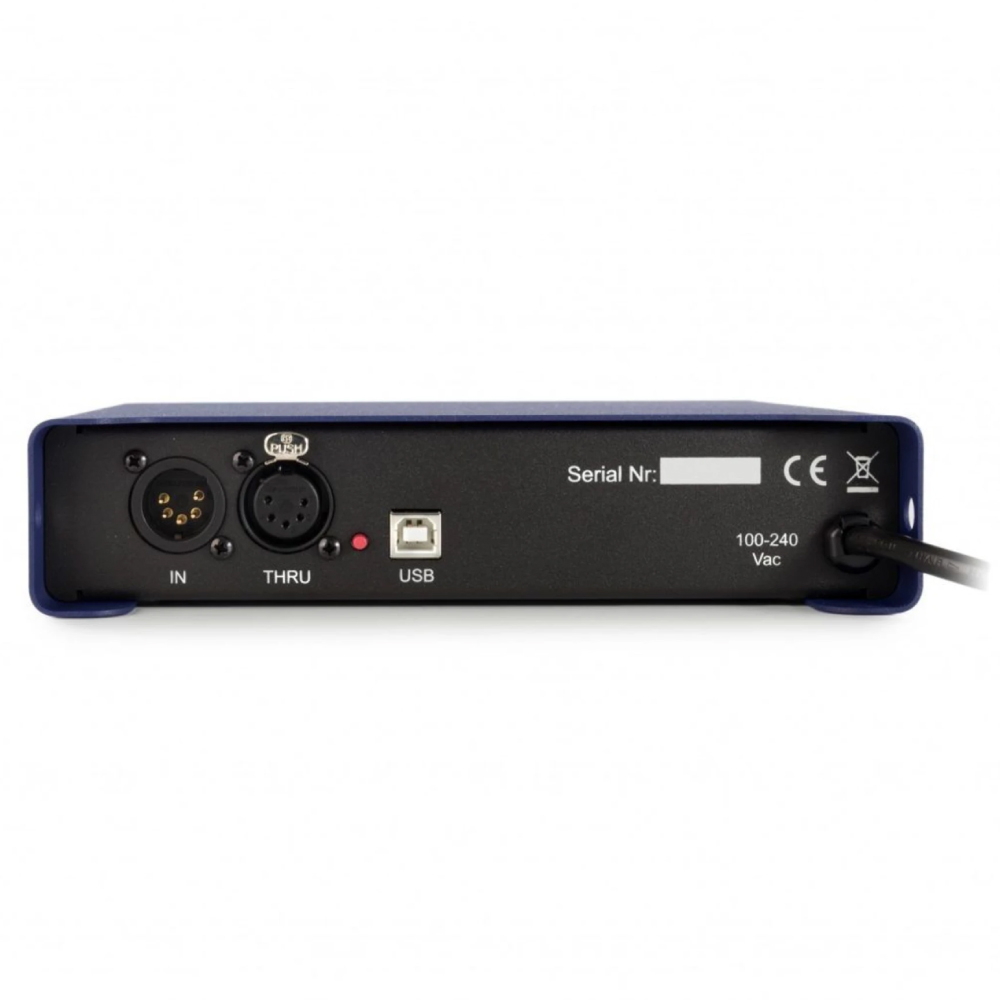

5ピンXLRによるDMX入出力とスルー端子を備え、2色LEDでDMX信号の状態を確認できます。USB接続によるファームウェア更新にも対応しています。

特徴

・1入力5出力のDMX512/RDMスプリッター
・双方向RDM通信に対応
・5系統のDMX/RDM出力信号を増幅
・各出力に最大32台のDMX機器を接続可能
・DMX入力に光アイソレーションを採用
・完全絶縁仕様のDT125_FIもラインアップ
・DMX入力にスルー端子を装備
・2色LEDによるDMX信号の状態表示
・USB接続によるファームウェア更新に対応
・デスクトップ設置に対応
・M10ネジによるトラス取付に対応
・オプションのラックマウントキットによる19インチラック取付に対応

仕様

・製品コード：ELC-DT125
・製品名：DT125 DMX/RDM Splitter
・制御プロトコル：DMX512、RDM
・DMX入力：1系統
・DMX入力コネクター：5ピンXLRオス × 1
・DMXスルーコネクター：5ピンXLRメス × 1
・DMX出力：5系統
・DMX出力コネクター：5ピンXLRメス × 5
・最大接続台数：各出力32台
・入力絶縁方式：フォトカプラー絶縁
・完全絶縁仕様：DT125_FI（別モデル）
・状態表示：2色LED（DM
