ELC DT2210

概要

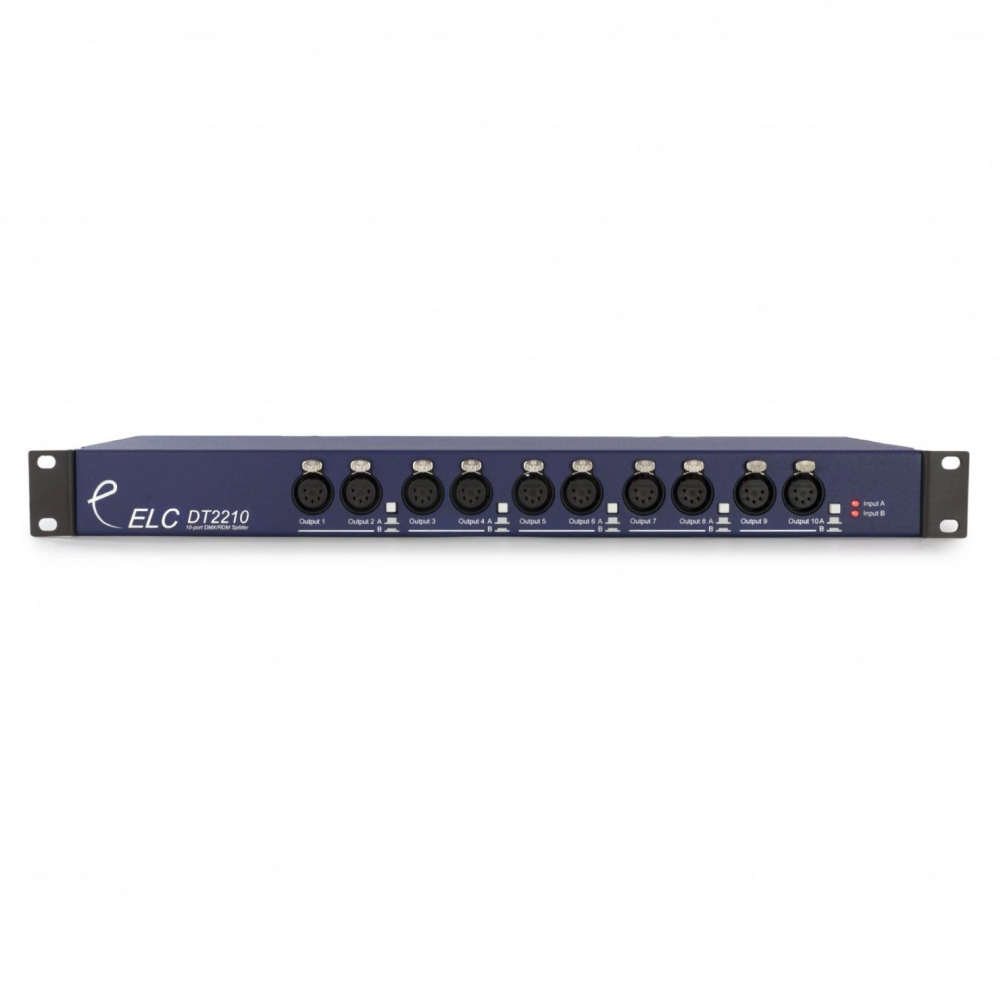

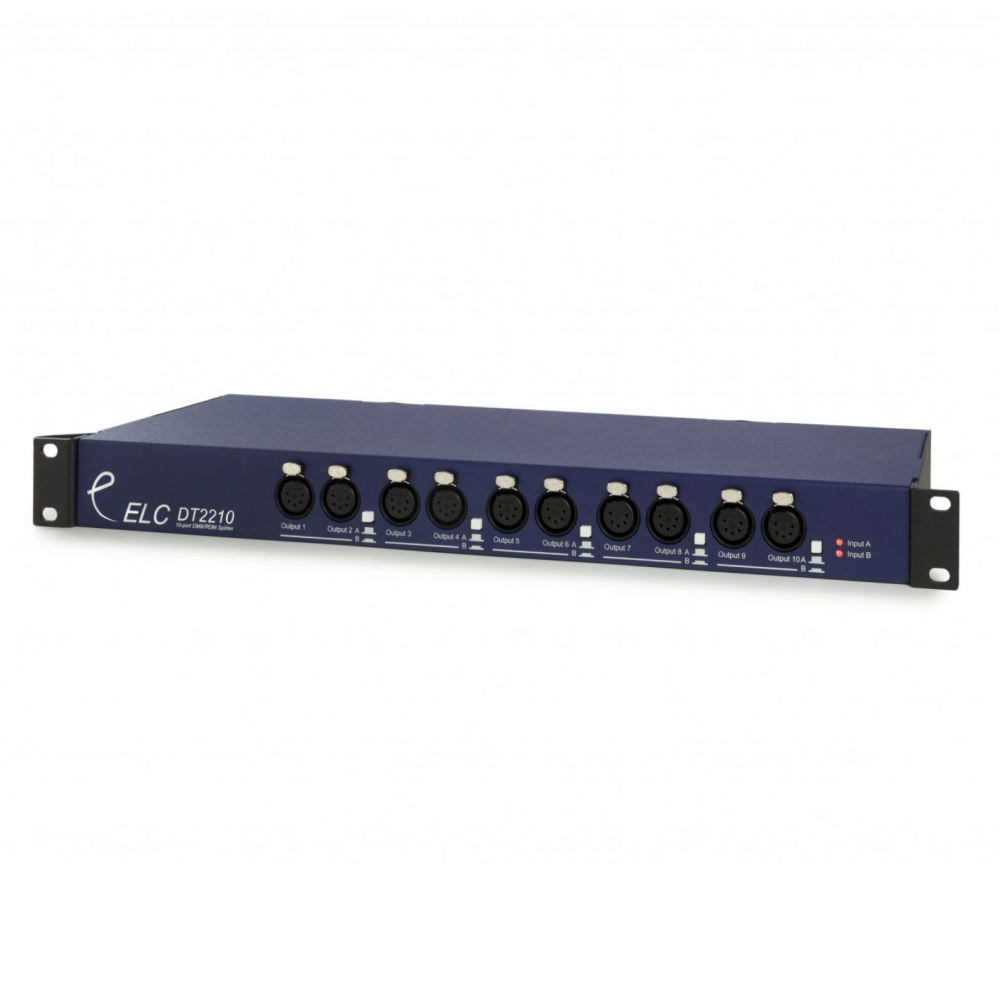

ELC Lighting DT2210は、2系統のDMX入力を10系統の出力に分配する、19インチラックマウント型のDMX/RDMスプリッターです。双方向RDM通信に対応し、各出力を電気的に絶縁することで、接続機器間の電気的干渉や障害の影響を抑えます。
10系統の出力は2系統ずつ5グループに分かれており、各グループの入力元をDMX入力AまたはBから選択可能。フロントパネルのボタン操作で切り替えられるため、2系統のDMX信号を柔軟に分配できます。
各出力はDMX/RDM信号を増幅し、最大32台の機器を接続可能。DMX入力にはスルー端子を備え、USB経由のファームウェア更新にも対応しています。

特徴

・2入力10出力のDMX/RDMスプリッター
・19インチラックマウント型
・双方向RDM通信に対応
・10系統の出力を完全電気絶縁
・2系統のDMX入力を搭載

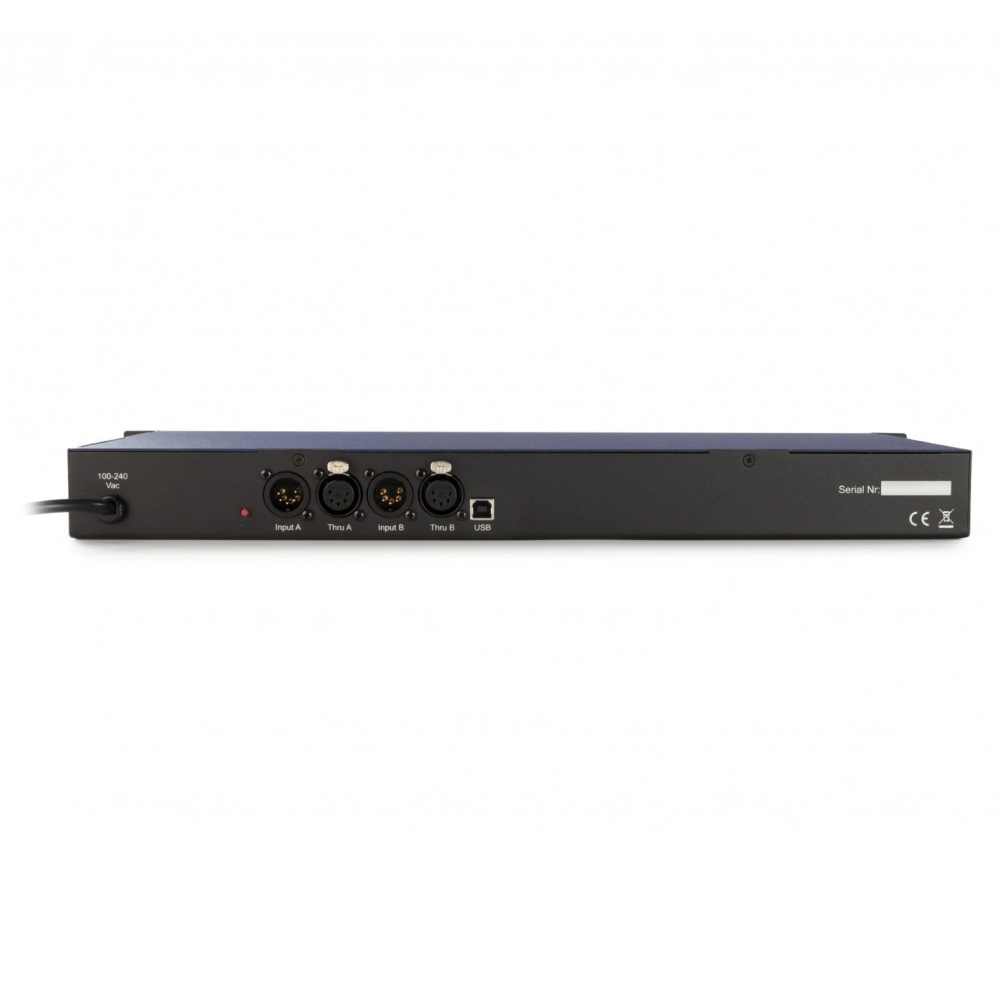

・各DMX入力にスルー端子を装備
・10系統の出力を2系統ずつ5グループに分割
・各出力グループの入力元をA/Bから選択可能
・フロントパネルのボタンによる入力切り替え
・各出力のDMX/RDM信号を増幅
・各出力に最大32台のDMX機器を接続可能
・入力A/Bの有効なDMX信号を2色LEDで表示
・USB経由でのファームウェア更新に対応

仕様

・製品コード：ELC-DT2210_FI
・製品名：DT2210 DMX/RDM Splitter（Fully Isolated）
・制御プロトコル：DMX512、RDM
・DMX入力：2系統
・DMX入力コネクター：5ピンXLRオス × 2
・DMXスルーコネクター：5ピンXLRメス × 2
・DMX出力：10系統
・DMX出力コネクター：5ピンXLRメス × 10
・出力グループ：2系統 × 5グループ
・入力選択：各グループで入力A/Bを選択
・最大接続台数：各出力32台
・絶縁方式：入力および出力のフォトカプラー絶縁、完全ガ
