DFD PRESET 12 - DMX Snapshot Console WHT [PRE12-WHT]

概要

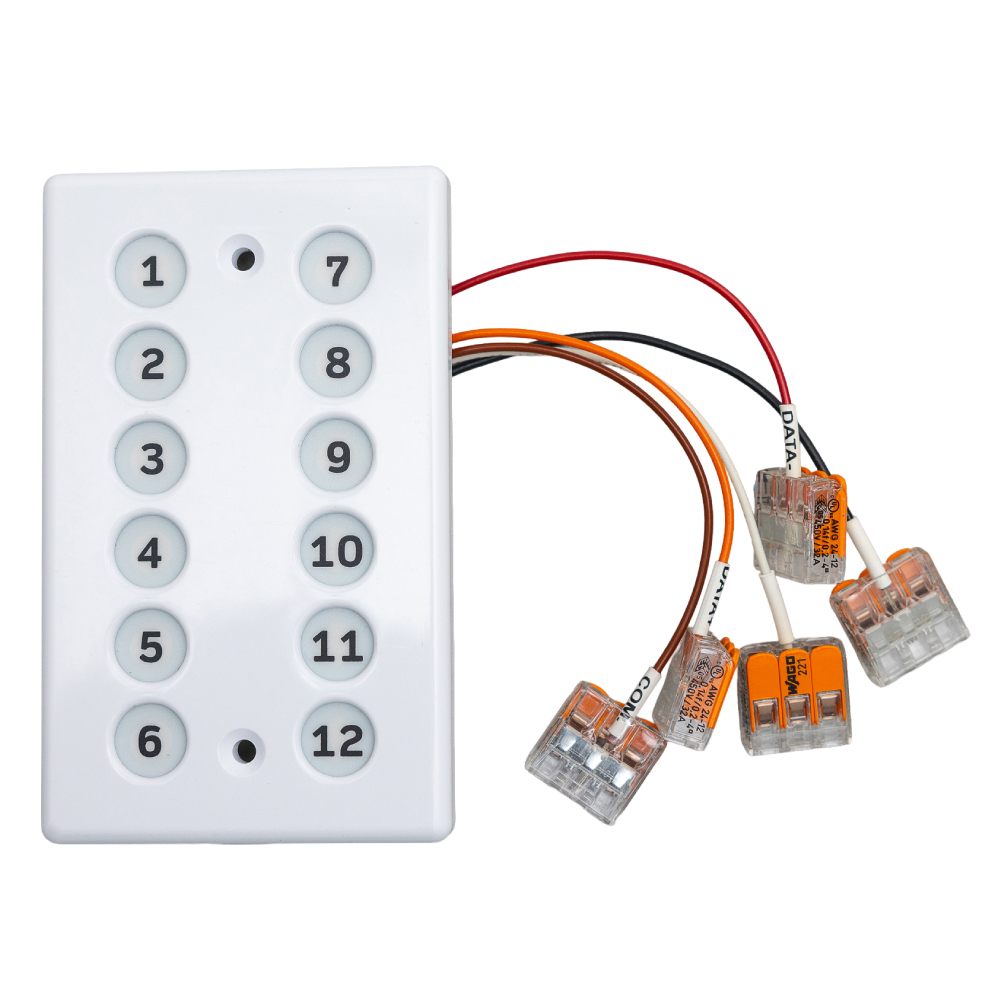

Doug Fleenor Design Preset12 PRE12-WHTは、最大12種類の照明シーンを記録・再生できる、DMX512対応の壁面取付型プリセットコントローラーです。ホワイトのLexan製パネルに12個のプリセットボタンを備え、DMX512コンソールの出力を記録し、コンソールが接続されていない場合や電源がオフの場合でも、ボタン操作でシーンを呼び出せます。
外部のDMX512信号を検出すると自動的にオフラインとなり、外部機器による制御を優先。複数台を接続してメインステーションとリモートステーションとして運用することも可能です。厚さ約7.1mmの薄型設計により、バックボックスを使用しない表面取付にも対応します。

特徴

・最大12種類の静的な照明シーンを記録・再生
・DMX512コンソールの出力をキャプチャーして記録
・他のPreset12に記録されたシーンの組み合わせに対応
・12個のプリセットボタンによるシーン呼び出し
・外部DMX512信号の検出時に自動的にオフラインへ移行
・複数台接続によるメイン／リモートステーション構成に対応
・12個の青色プリセット表示LEDを搭載
・オフライン状態およびフェード進行状態をLEDで表示

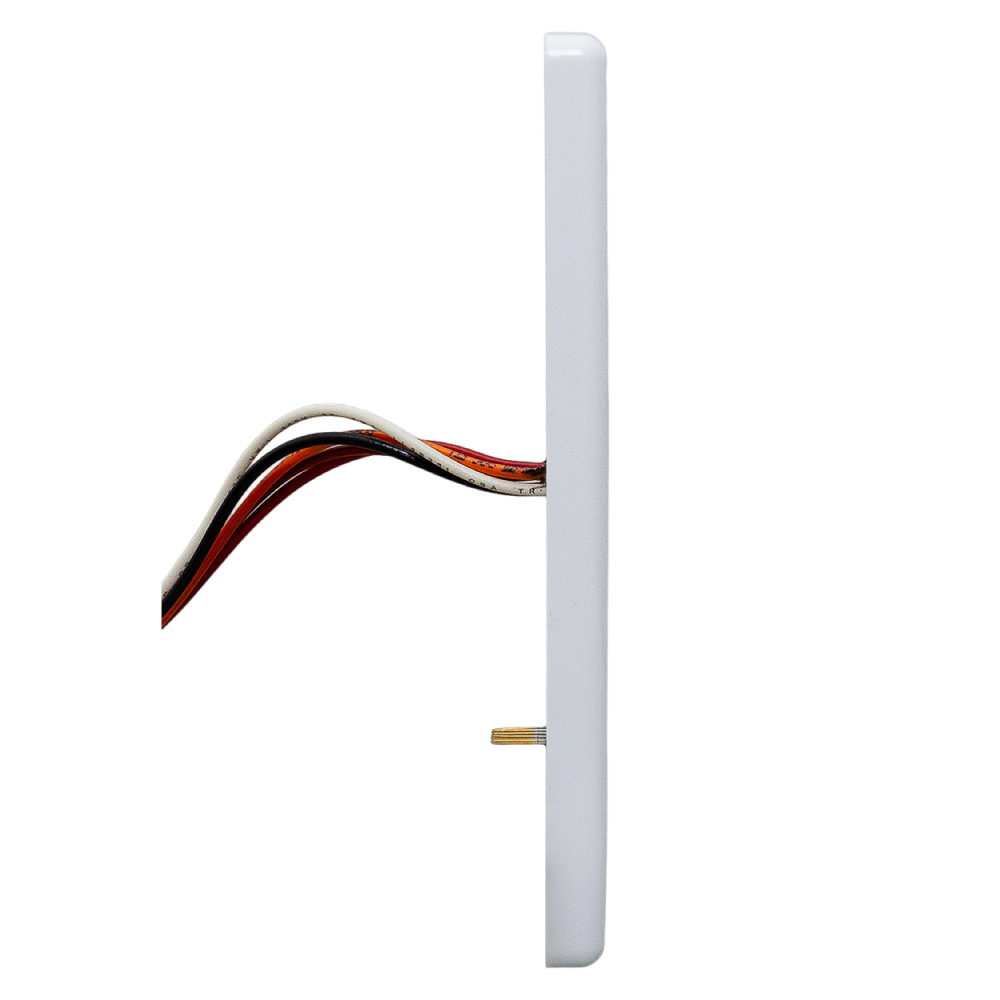

・バックボックス不要の表面取付に対応する薄型設計
・ホワイトのLexan製パネルを採用

仕様

・型番：PRE12-WHT
・制御プロトコル：DMX512
・記録可能シーン数：12
・操作部：プリセットボタン × 12
・表示LED：青色プリセット表示 × 12、赤色オフライン表示 × 1、黄色フェード進行表示 × 1
・接続方式：22 AWG、6インチリード線 × 5
・白線：電源入力（AC 10〜12V／DC 7〜18V）
・黒線：電源コモン（DMX512コモンと内部接続）
・茶線：DMX512コモン（ピン1）
・赤線：DMX512 Data-（ピン2）
・橙線：DMX512 Data+（ピン3）
・底面コネクター：Micro USB-B（USB信号非対応）
・底面コネクターピン1：安定化DC 5V電源
・底面コネクターピン2：DMX512 Data-
・底面コネクターピン3：DMX512 Data+
・底面コネクターピン4：予約
・底面コネクターピン5：電源およびDMX512コモン
・入出力回路：ESD保護付きEIA-485トランシーバー（LT1785）
・電源入力：AC 10〜12VまたはDC 7〜18V
・消費電流：200mA／ステーション
・電源方式：Class 2トランスまたはDC電源
・パネル材質：Lexan
・パネルカラー：ホワイト
・ボタンカラー：ホワイト
・文字色：ブラック

サイズ

・本体寸法：4.5 × 2.75 × 0.281インチ（高さ × 幅 × 奥行）
