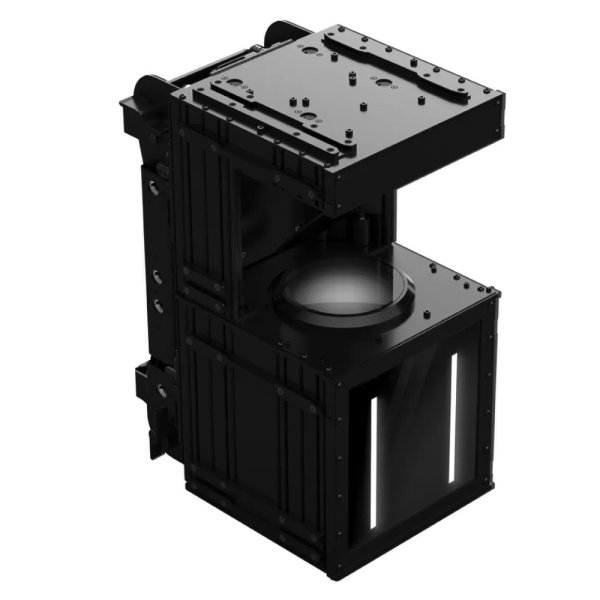

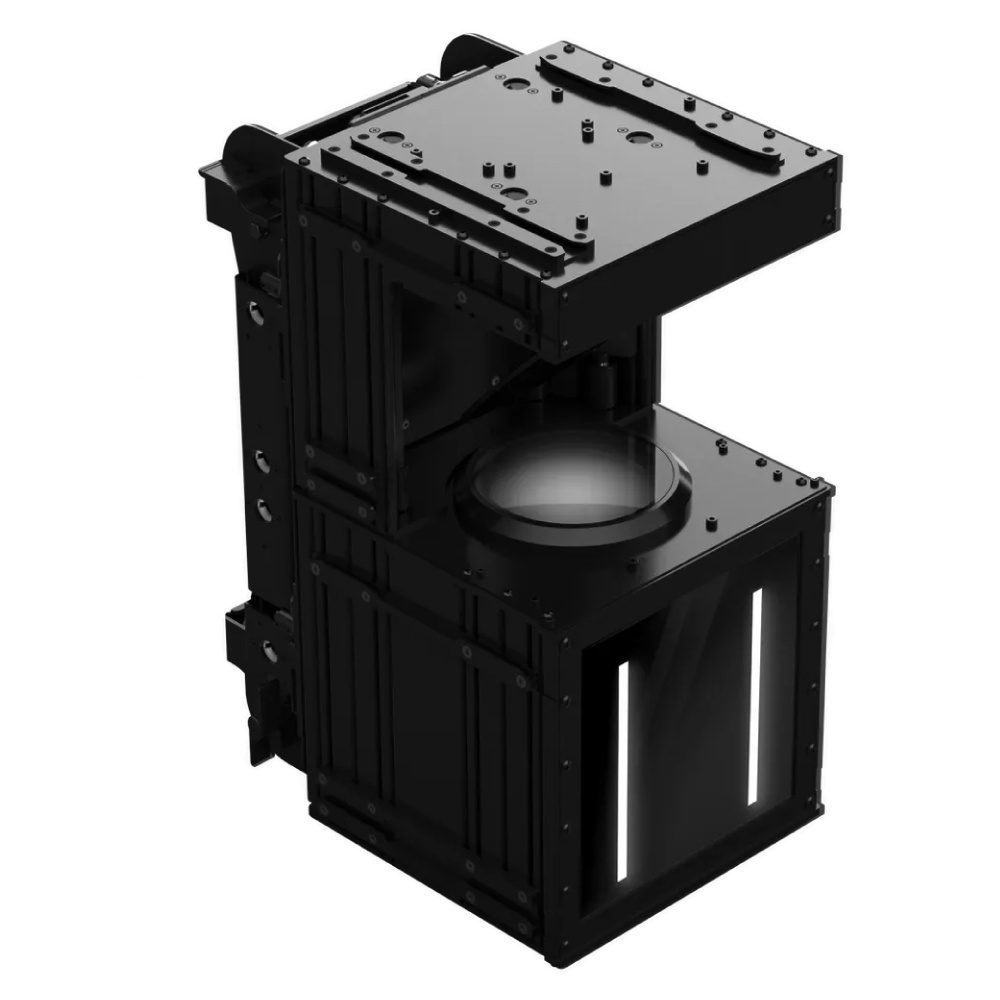

DTS V-SNAP CS

概要

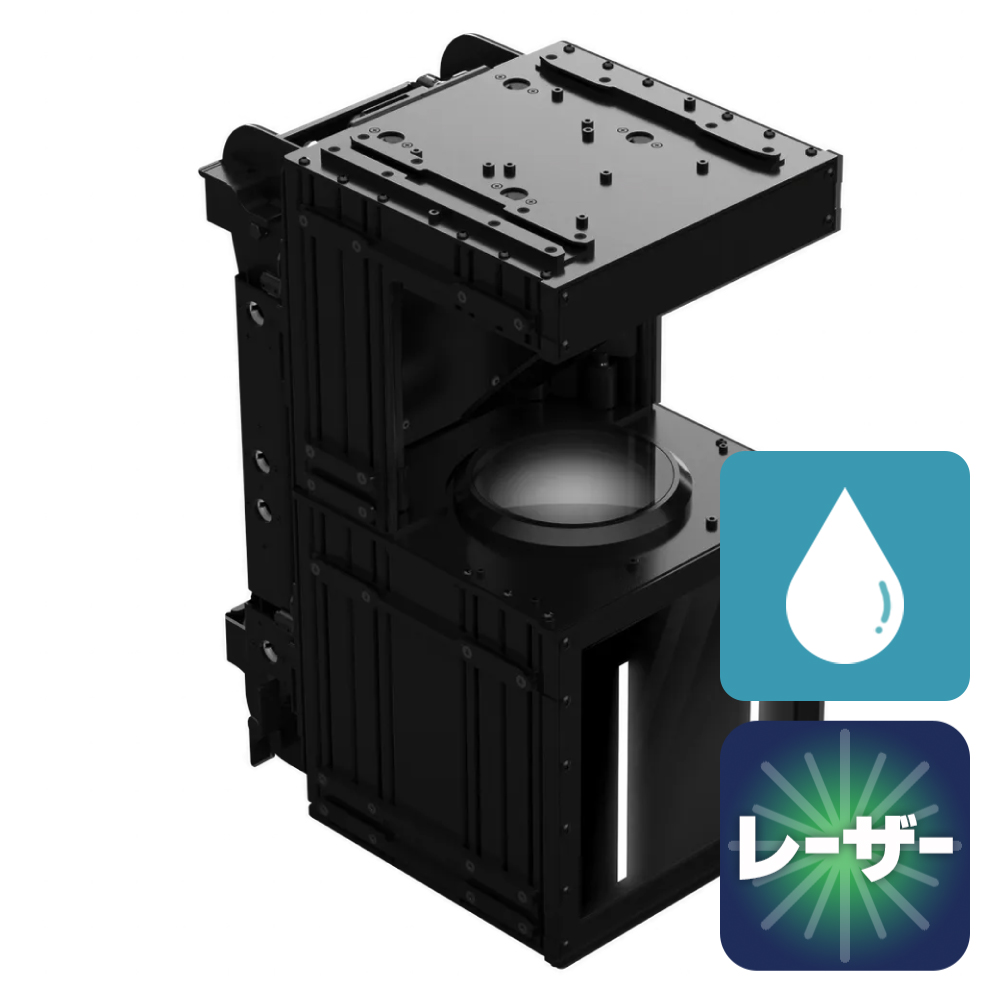

DTS V-SNAP CSは、革新的な光偏向技術Disruptive Light Deflection（DLD）を採用した、IP65対応のレーザー光源ムービングビームプロジェクターです。
120Wの固体レーザー光源と、極めて高速かつ高精度な動作を実現するCore Speed技術を搭載。DLDによって光の制御遅延を限りなく抑え、常にシャープで集光性の高いビームを生成します。
Panは180°を0.33秒、Tiltは70°を0.24秒で移動可能。最小0.5°の鋭いビームと、20mで68,000ルクスの照度により、スピードと精密な光の動きを組み合わせた演出を実現します。
12色のカラーホイール、24ポジションの固定ゴボホイール、5種類のプリズムを搭載。独自のDyna Prismシステムにより、プリズムの部分挿入やビームの広がりを制御し、多彩な空中ビームエフェクトを生成できます。

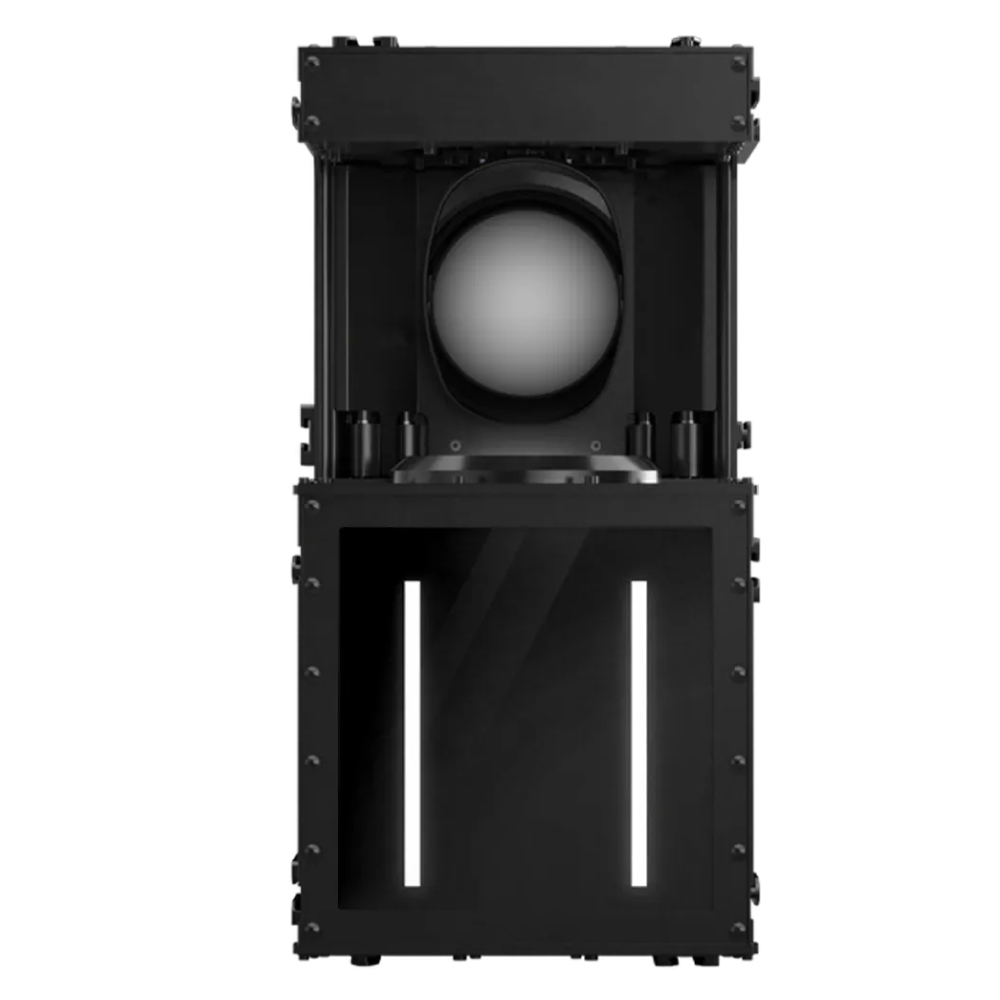

さらに、独立制御可能な2本のRGBW LEDストリップを搭載。ビーム演出に加えて、本体の発光による視覚効果も組み合わせることができます。
FAD（Fast Assembly Design）モジュラー構造により、250mmピッチでの整列配置や千鳥配置に対応。500 × 500mmのスペースに2台を配置でき、追加アクセサリーを使用せずに複数台を組み合わせた設置が可能です。
IP65の防塵・防水性能と高い耐腐食性を備え、ライブイベント、テレビ・放送スタジオ、屋外イベント、テーマパーク、都市空間など、幅広い用途に対応します。

特徴

・120W固体レーザー光源
・光束：4,000ルーメン（光源光束5,000ルーメン）
・光源寿命：12,000時間（L70B10）
・Disruptive Light Deflection（DLD）技術
・Core Speedによる高速・高精度なPan／Tilt動作
・Pan：180°／0.33秒、540°/秒
・Tilt：70°／0.24秒、290°/秒
・最小ビーム角：0.5°
・照度：68,000ルクス（20m）
・色温度：10,000K
・12色カラーホイール
・ホワイト／カラー・ストロボ機能
・スプリットカラー機能
・24ポジション固定ゴボホイール（リデューサー3種を含む）
・5種類のプリズム（固定式2種、可動式3種）
・Dyna Prismシステムによるプリズム部分挿入制御
・Dyna Moveエフェクト

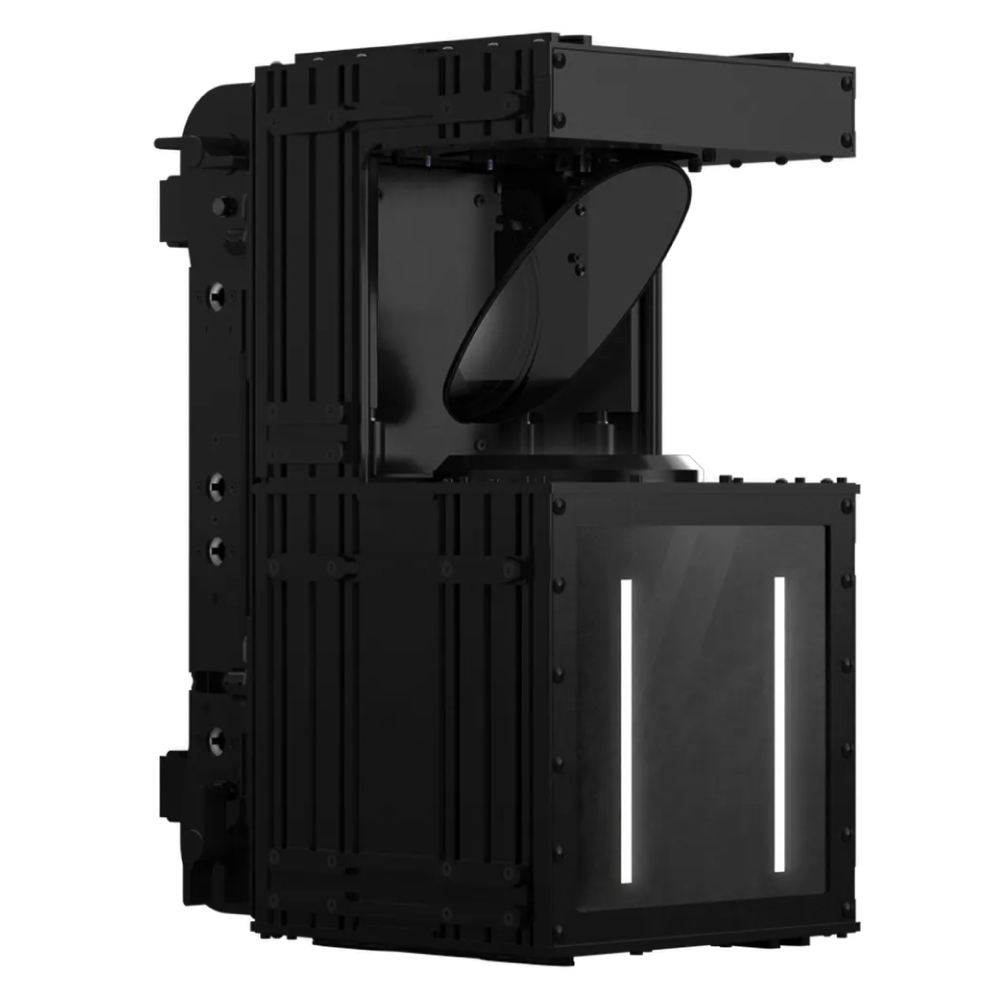

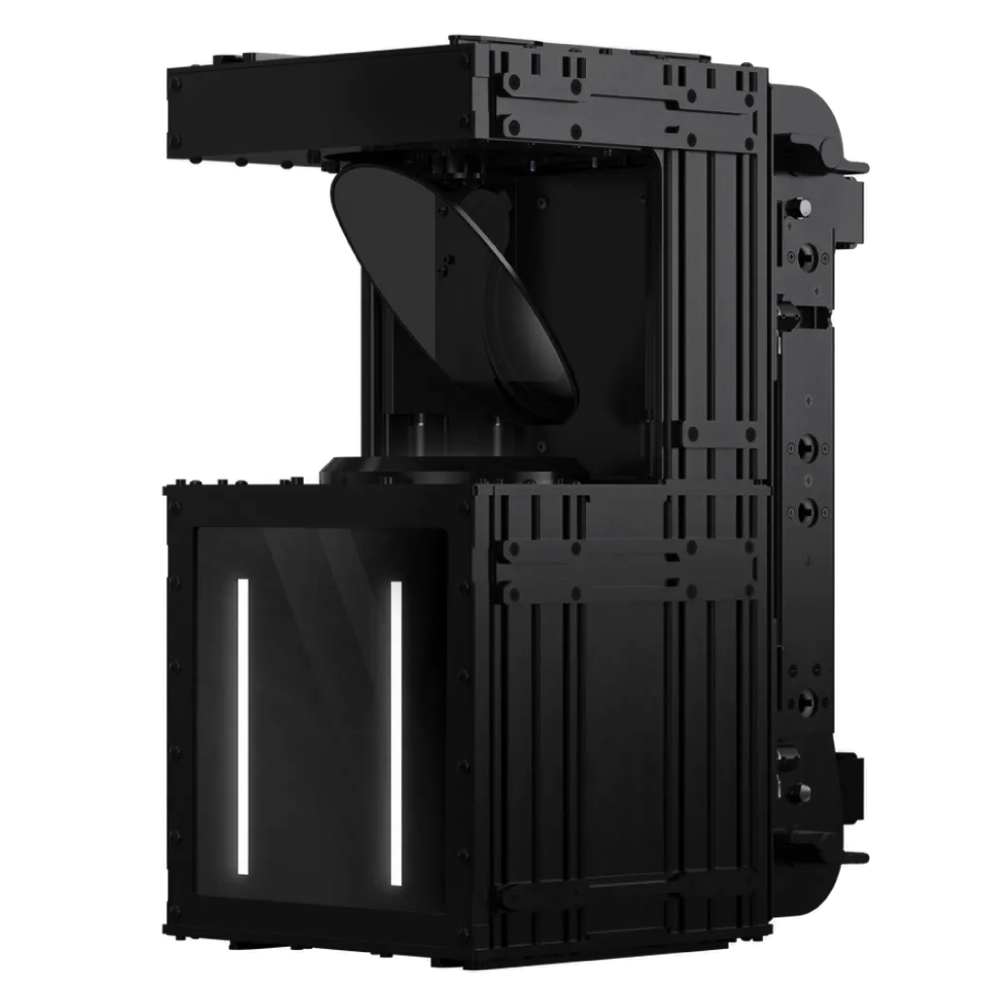

・RGBW LEDストリップ×2によるTwin eye-candyエフェクト
・最大33Hzのストロボ
・最大20kHzのPWM制御
・モーター駆動フォーカス
・DMX 34チャンネル制御
・LCDディスプレイと静電容量式タッチキー×4
・FADモジュラー構造による連結設置
・IP65
・耐腐食性：カテゴリー4（EN 1396）
・ブラック／ホワイトの筐体色

仕様

■光源
・光源：固体レーザーモジュール
・光源出力：120W
・光源光束：5,000ルーメン
・器具光束：4,000ルーメン
・光源寿命：12,000時間（L70B10）

■光学
・光偏向技術：Disruptive Light Deflection（DLD）
・色温度：10,000K
・照度：68,000ルクス（20m）
・最小ビーム角：0.5°
・ビーム角（オープン／ゴボ）：1.6°
・ビーム角（フロストフィルター使用時）：最大3.3°
・フォーカス：モーター駆動
・PWM周波数：最大20kHz

■色
・カラーホイール：12色フィルター
・ホワイト／カラー・ストロボ対応色：レッド、グリーン、ブルー、イエロー、マゼンタ、バイオレット、アンバー、シアン、ジェードグリーン、ライトピンク
・スプリットカラー機能：2色の組み合わせ、分離、比率調整
・スプリットカラーの境界調整：滑らかなフェードから明瞭な境界まで
・ホワイトフィルターホイール：CTD（6000K）、CTH（3000K）

■ゴボ
・固定ゴボホイール：24ポジション（リデューサー3種を含む）

■プリズム
・固定プリズム：4面（2×2配列）、8面（円形）
・可動プリズム：4面（リニア）、8面（円形）、15面（円形）
・15面プリズム構成：内側5面＋外側10面の2層構造
・可動プリズム機能：インデックス、回転、部分挿入
・プリズム制御：Dyna Prismシステム
・Dyna Move対応：可動プリズム3種
・Dyna Moveズーム比：2:1
・Dyna Move角度範囲：6.5〜13°
・Dyna Moveエフェクト：重なり合ったビームから広範囲に分散したビームまで可変

■エフェクト
・ストロボ：最大33Hz
・広いダイナミックレンジの光量調整
・Twin eye-candy：独立したRGBW LEDストリップ×2
・Eye-candyディマー
・Eye-candyストロボ：最大33Hz
・Eye-candyカラー制御：各LEDストリップのRGBW制御

■Pan／Tilt
・Pan可動範囲：180°
・Pan動作速度：180°／0.33秒（540°/秒）
・Tilt可動範囲：70°
・Tilt動作速度：70°／0.24秒（290°/秒）
・Core Speed高速駆動技術

■制御
・DMXチャンネル：34CH

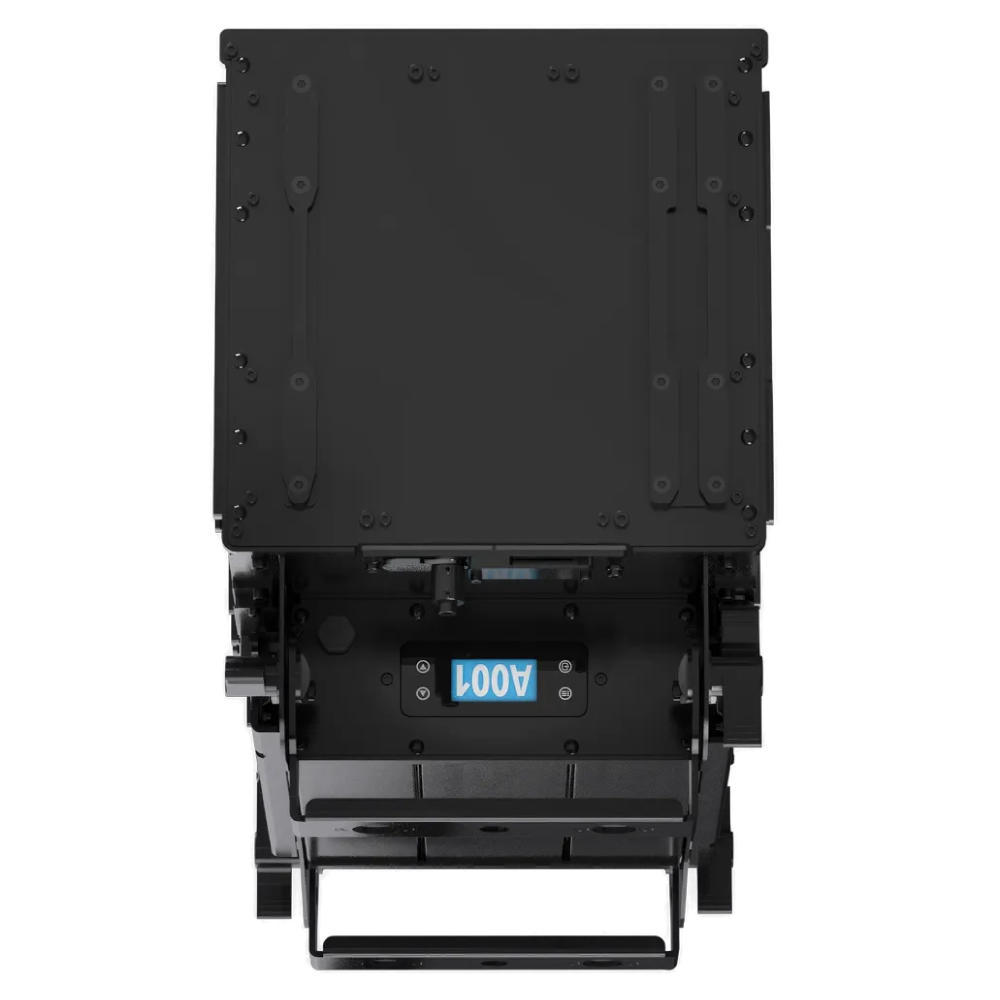

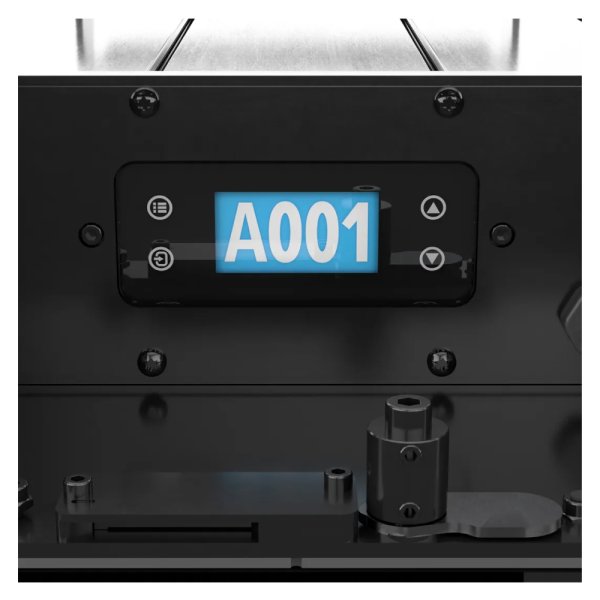

・操作部：LCDディスプレイ、静電容量式タッチキー×4

■電源
・入力電圧：100〜240V AC、50/60Hz
・最大消費電力：210W
・力率：0.95超

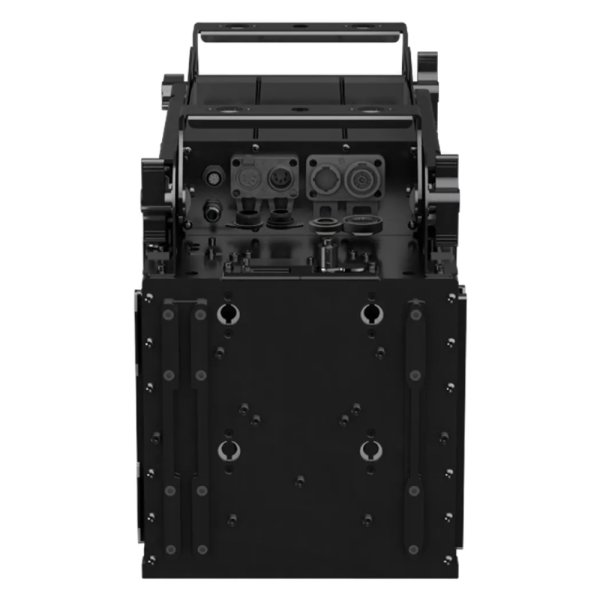

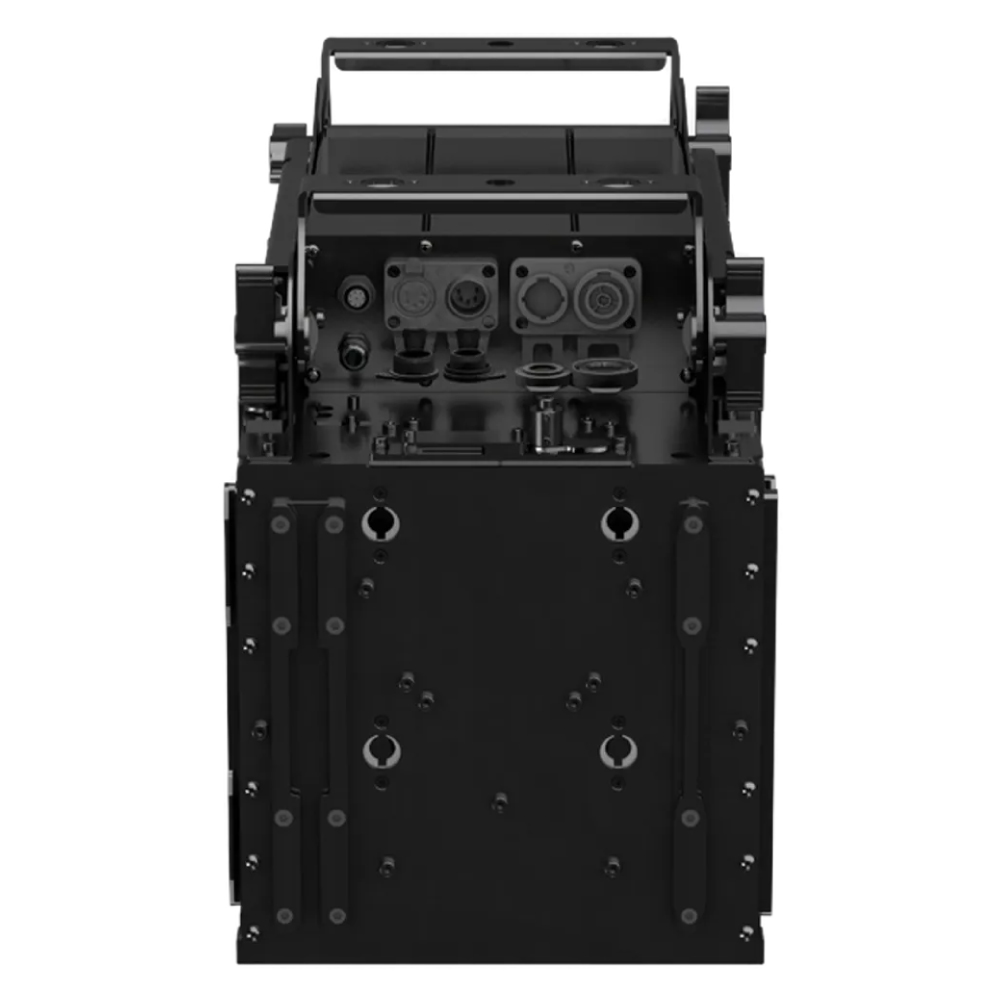

■接続

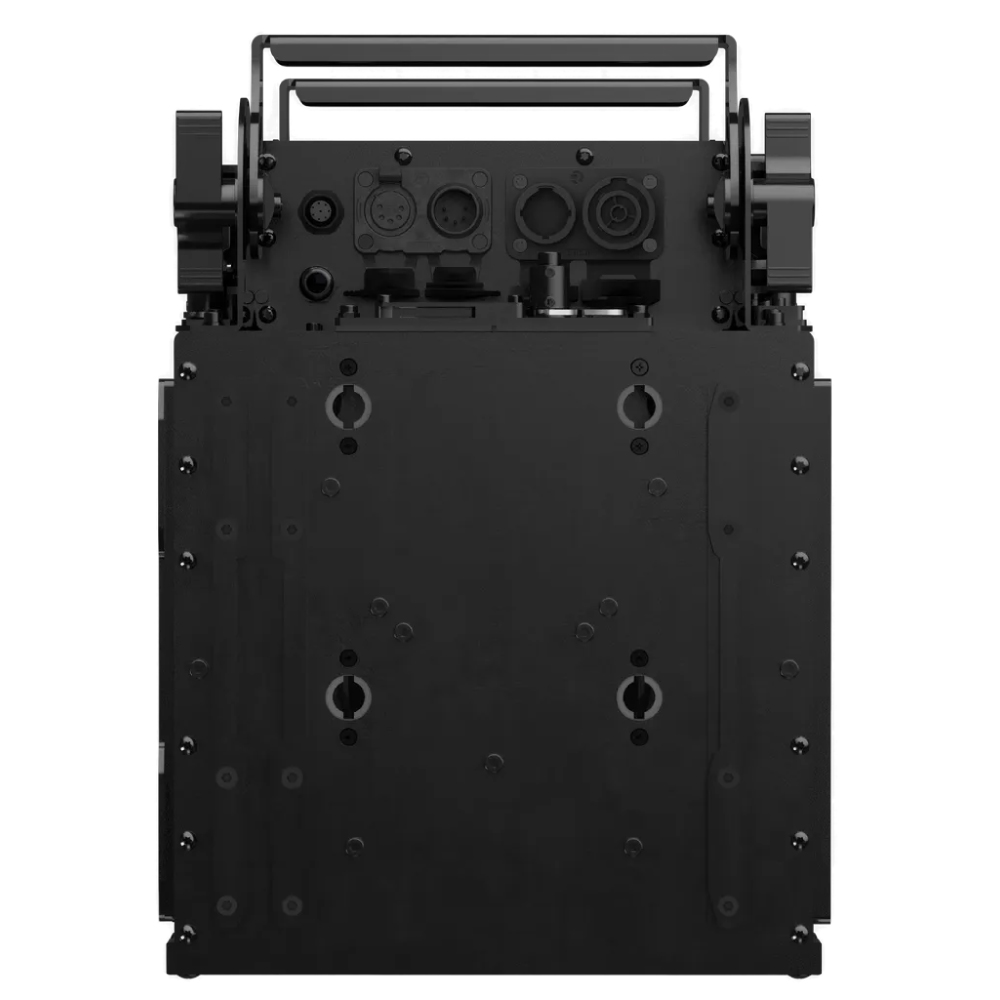

・DMX入力／出力：5 pin XLR
・電源接続：powerCON TRUE1互換パネルコネクター

■保護機能
・過電圧保護回路
・過熱保護回路

■環境
・IPレート：IP65
・動作環境温度：-5〜45℃
・保管温度：0〜45℃
・耐腐食性：カテゴリー4（EN 1396、非常に厳しい沿岸海洋環境向け）
・認証：CE

■筐体・取付
・筐体材質：アルミニウム
・ブラケット材質：316Lステンレススチール
・筐体色：ブラック／ホワイト

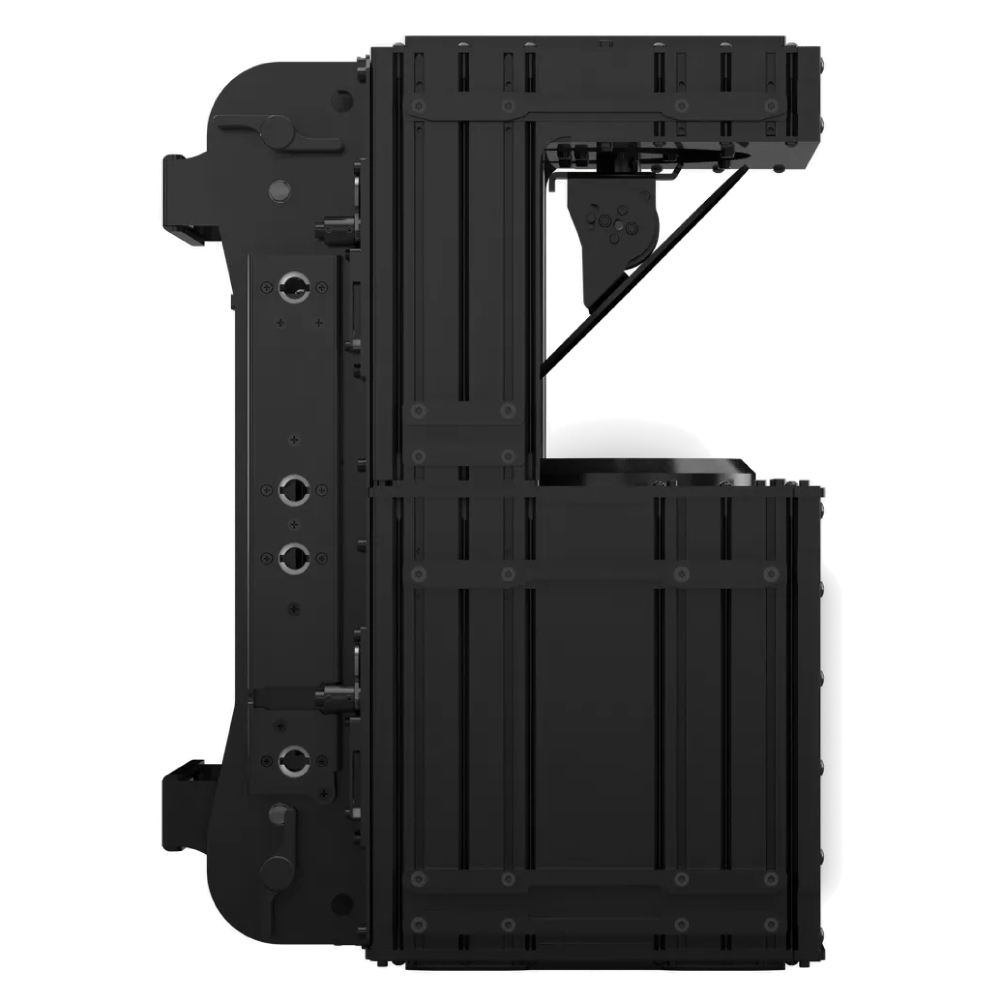

・取付ブラケット：背面調整式ブラケット×2
・連結機構：3面にファストロック接続部
・FADモジュラー構造：整列配置／千鳥配置対応
・取付ピッチ：250mm
・設置構成：500 × 500mmの範囲に2台配置可能
・追加アクセサリーなしでの連結設置対応

■付属品
・5 pin XLRオスケーブルコネクター×1（0520P126）
・5 pin XLRメスケーブルコネクター×1（0520P127）
・PowerCON REAN IP66メスケーブルコネクター×1（0520P129）
・PowerCON REAN IP66オスケーブルコネクター×1（0520P130）
・Omegaクランプ Fast Lockキット×2（02K00551）

■オプション
・セーフティーワイヤー 5 × 600mm、最大荷重60kg（0521A038）
・Aliscafクランプ 適合パイプ径48〜51mm、最大荷重200kg（0521A033）
・G-QUICK Professionalクランプ 最大荷重100kg（0521A037）
・屋外用DMXケーブル 2 × 0.25mm²、難燃仕様（0509C158）
・電源ケーブル 3 × 1.5mm²（0509C040）
・DTS Firmware Uploader Dongle（03.LA.206）

サイズ

・寸法：252 × 495 × 324mm
・重量：21.5kg
