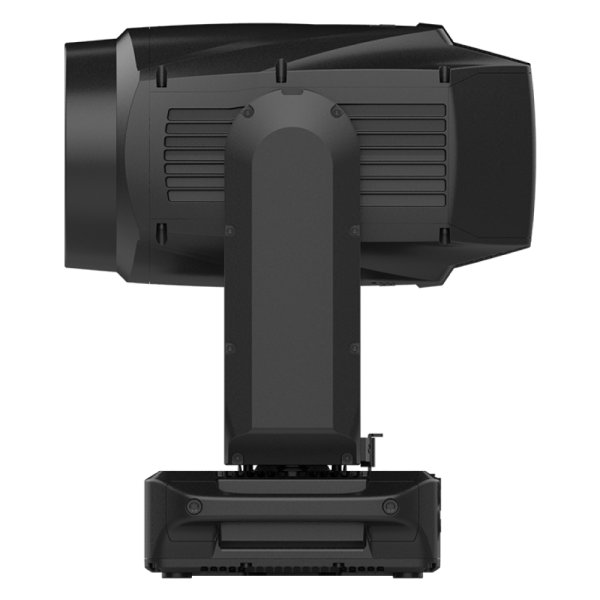

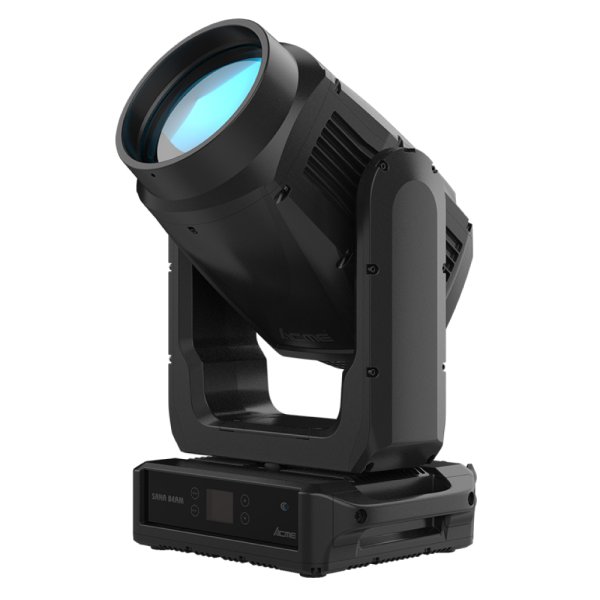

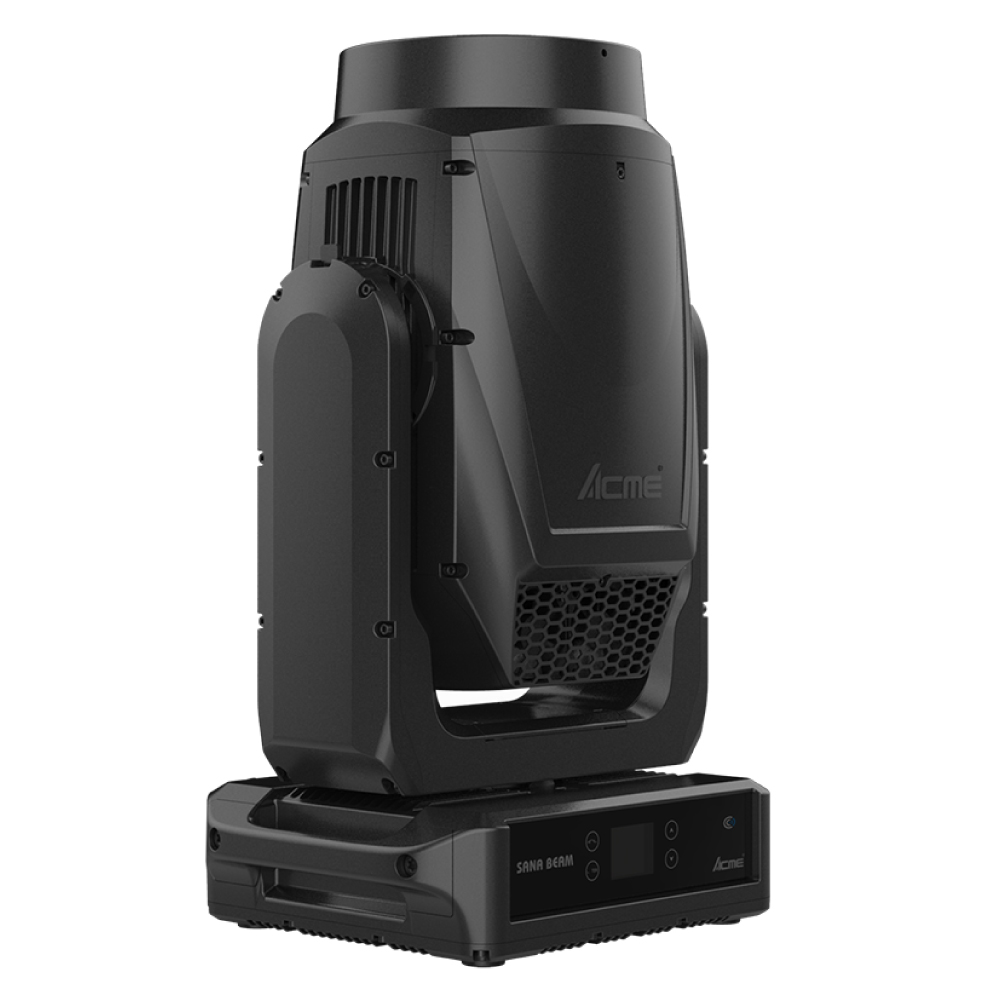

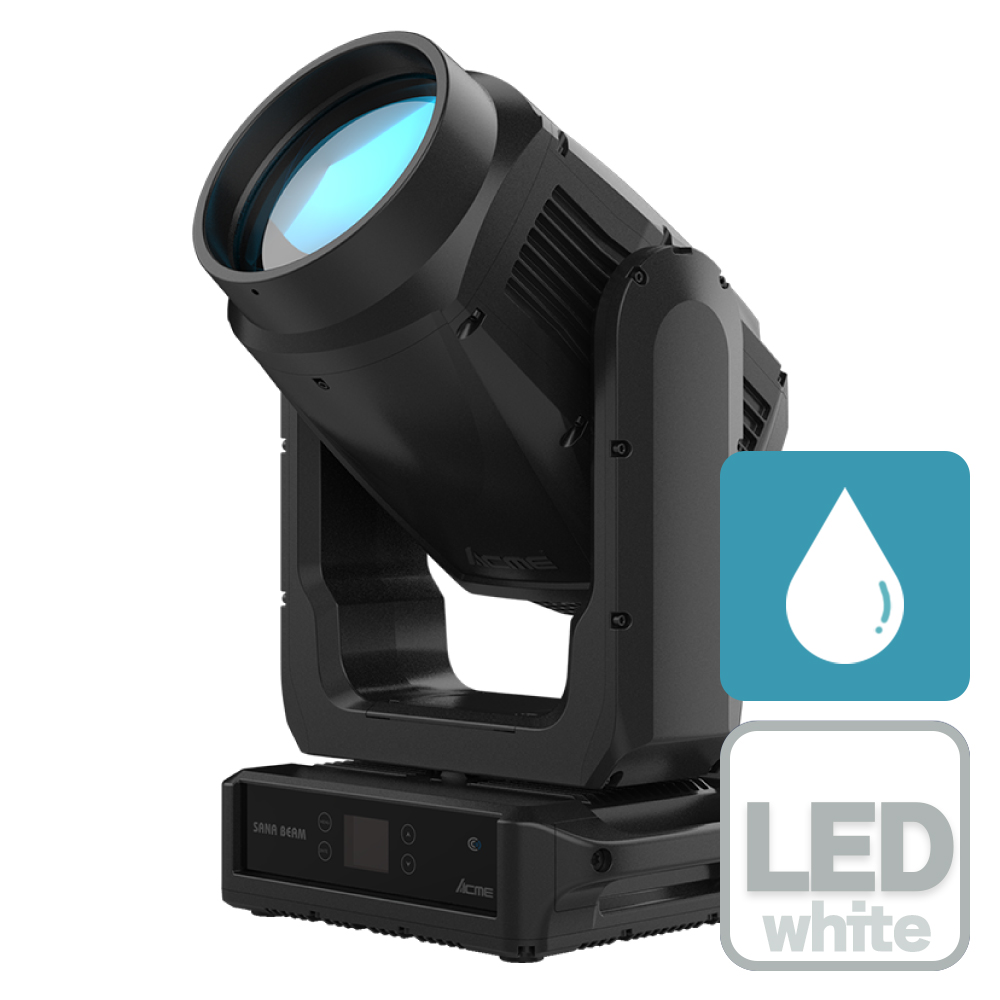

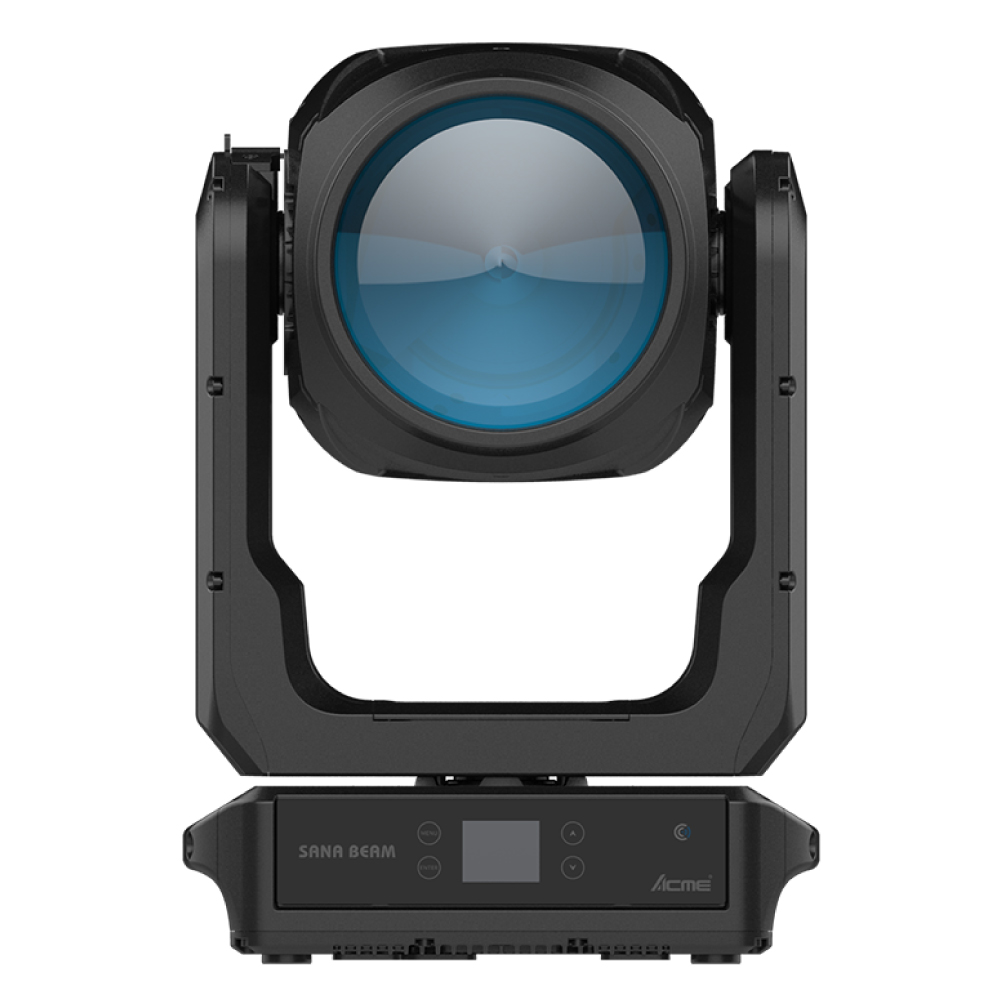

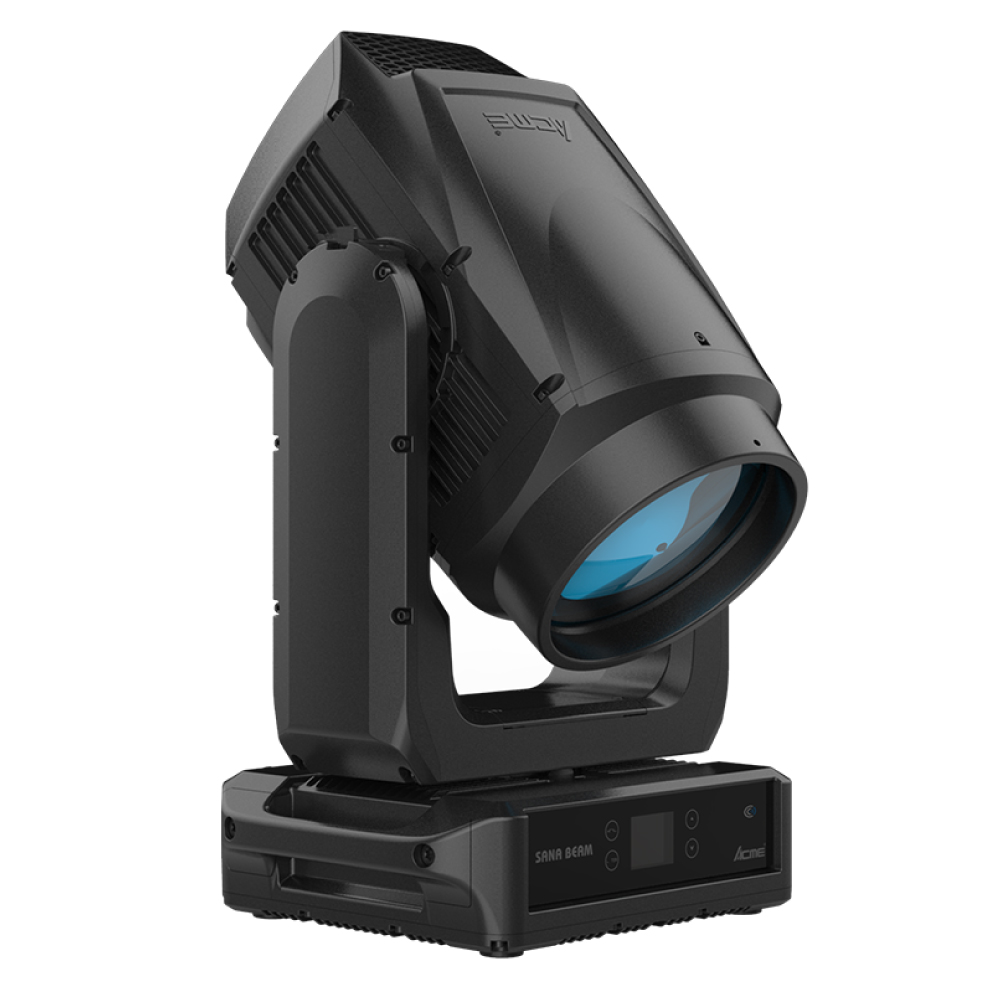

ACME SANA BEAM

概要

ACME SANA BEAMは、SANAシリーズの第一弾として開発されたIP66対応のLEDビームムービングライトです。コンパクトなボディに高出力と精密な制御性能を備え、パン／チルトのエンドレス回転により、従来の可動範囲に制限されないダイナミックな演出を実現します。
330W LEDエンジンと直径180mmの大型フロントレンズを搭載し、最大5,500ルーメンを出力。1.9°〜8°のズームレンジにより、シャープで力強いビームを生成します。
リニアCMYカラーミキシング、2700K〜10000KのリニアCTO、各6色の2枚のカラーホイールを搭載。鮮やかなカラーから繊細な色彩まで、幅広い表現が可能です。
17種類のスタティックゴボと、重ね合わせ可能な2種類の回転プリズムにより、多層的な空間エフェクトを生成します。さらに、フロストフィルターを使用することで、シャープなビームから均一なウォッシュへの切り替えにも対応します。重量23.8kgの軽量設計とIP66の防塵・防水性能を備え、屋内外のさまざまな演出に対応します。

特徴

・330W LEDエンジン
・最大出力：5,500ルーメン
・最大光度：5,690,000cd
・ズーム：1.9°〜8°
・直径180mmフロントレンズ
・リニアCMYカラーミキシング
・リニアCTO：2700K〜10000K
・6色＋オープンのカラーホイール×2
・スタティックゴボ×17＋オープン
・組み合わせ可能な2種類の回転／インデックス対応プリズム
・フロストフィルター
・パン／チルト：エンドレス回転
・モーター駆動フォーカス／ズーム
・可変速ストロボ
・0〜100%スムーズディミング
・4種類のディミングカーブ
・DMX512、RDM、Art-Net、sACN、NFC対応
・IP66

仕様

■光源
・LED素子：330W LEDエンジン
・光源寿命：20,000時間
・色温度：7000K（±200K）
・器具光束：Auto Mode 5,500ルーメン、Quiet Mode 4,700ルーメン、Super Quiet Mode 3,900ルーメン
・演色性：Standard Mode Ra≧66
・TM-30 Rf：69
・TM-30 Rg：91
・TLCI：42
・最大光度：5,690,000cd

■光学
・ズーム：1.9°〜8°
・フロントレンズ径：180mm
・モーター駆動フォーカス
・モーター駆動ズーム

■色
・リニアCMYカラーミキシング
・リニアCTO：2700K〜10000K
・カラーホイール1：6色＋オープン
・カラー1：レッド、オレンジ、アクアマリン、グリーン、ライトグリーン、ラベンダー
・カラーホイール2：6色＋オープン
・カラー2：ピンク、ライトイエロー、マゼンタ、ブルー、イエロー、ディープブルー

■エフェクト
・スタティックゴボホイール：17ゴボ＋オープン
・ゴボ径：113mm
・プリズム：8面サーキュラープリズム×1、6面リニアプリズム×1
・プリズム：組み合わせ、インデックス、双方向回転、重ね合わせに対応
・フロストフィルター×1
・可変速ストロボ
・調光：0〜100%
・ディミングカーブ：4種類

■ムービング
・パン：エンドレス回転
・チルト：エンドレス回転
・パン／チルト分解能：16bit
・パン／チルト自動位置補正
・パン／チルトロック

■制御
・プロトコル：DMX512、RDM、Art-Net、sACN、NFC
・DMXモード：4
・DMXチャンネル：16／27／27／29CH
・操作部：4タッチボタン
・ディスプレイ：LCD
・ファームウェアアップデート：DMXリンクまたはUSBメモリー

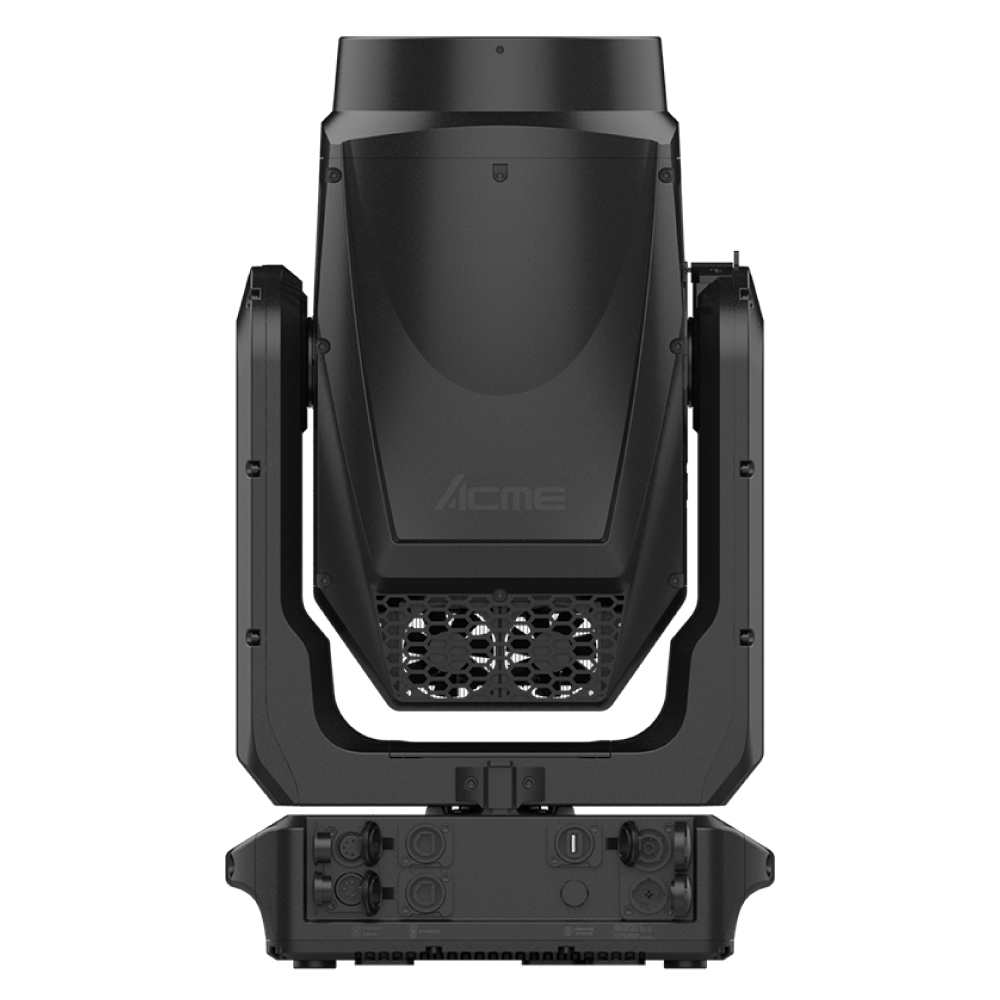

・データ入出力：防水3 pinまたは5 pin XLR、防水RJ45

■電源
・入力電圧：100〜240V AC、50/60Hz
・消費電力：465W
・電源入出力：防水電源コネクター

■環境
・IPレート：IP66
・動作環境温度：-20〜45℃
・最大表面温度：75℃
・騒音レベル：Auto Mode 48dB(A)（1m）、Quiet Mode 43dB(A)（1m）、Super Quiet Mode 38dB(A)（1m）
・認証：CE、UKCA、cETLus

■筐体
・設置方向：任意

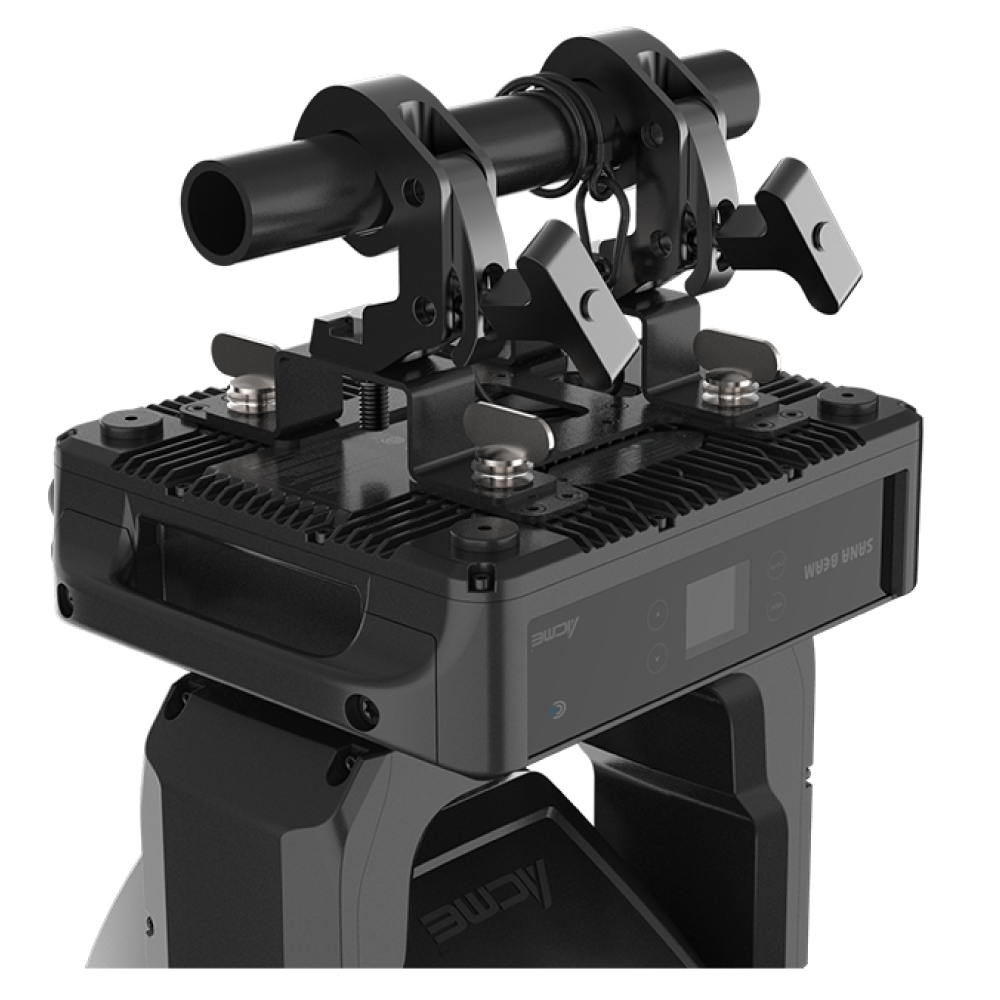

・オメガブラケット×2
・セーフティーケーブル取付ポイント
・付属品：デジタルユーザーマニュアル用QRコード、電源ケーブル、オメガブラケット×2
・オプション：フライトケース、C-150Bクランプ、SW-05セーフティーケーブル、防水3 pinまたは5 pin XLR信号ケーブル

サイズ

・寸法（幅 × 奥行 × 高さ）：332 × 256 × 567mm
・重量：23.8kg
・梱包寸法（幅 × 奥行 × 高さ）：550 × 455 × 665mm
・梱包重量：30kg
・フライトケース寸法（2台収納）：820 × 580 × 880mm
・フライトケース総重量（2台収納）：98kg
・フライトケース寸法（3台収納）：1220 × 610 × 840mm
・フライトケース総重量（3台収納）：153.6kg
