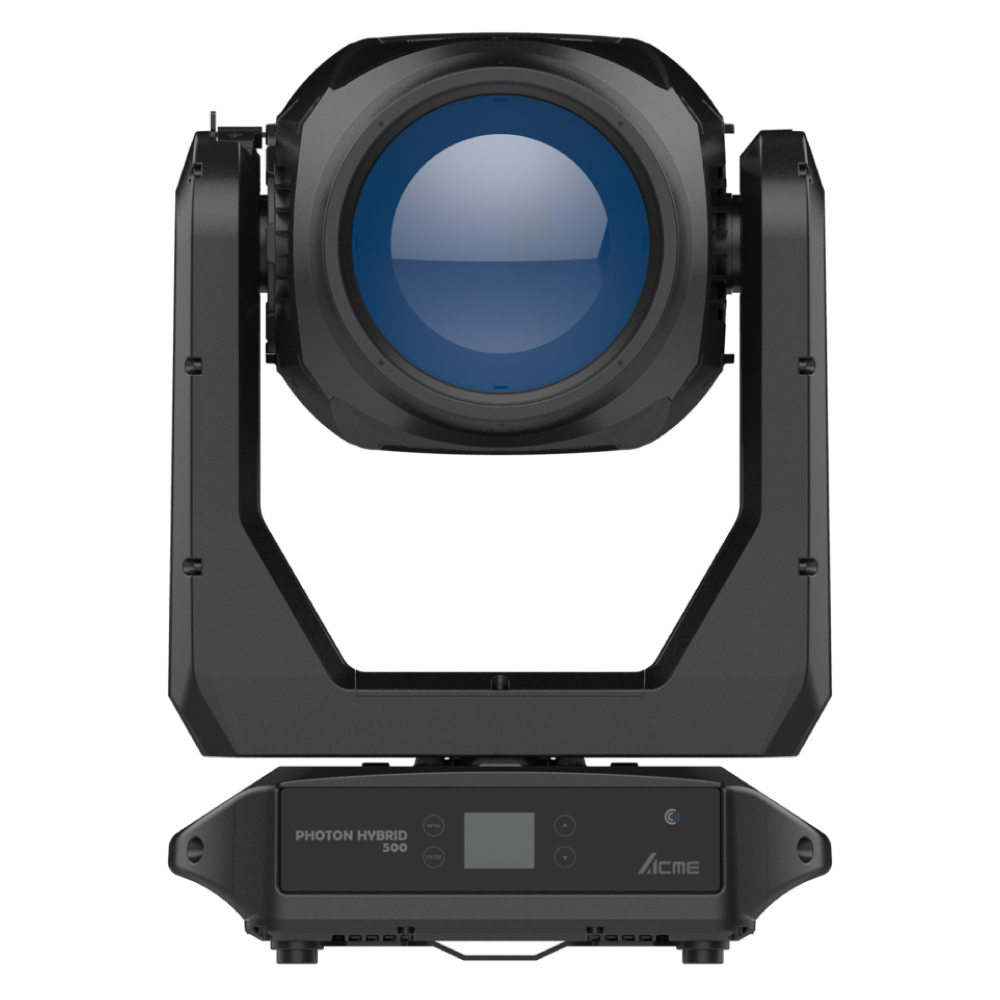

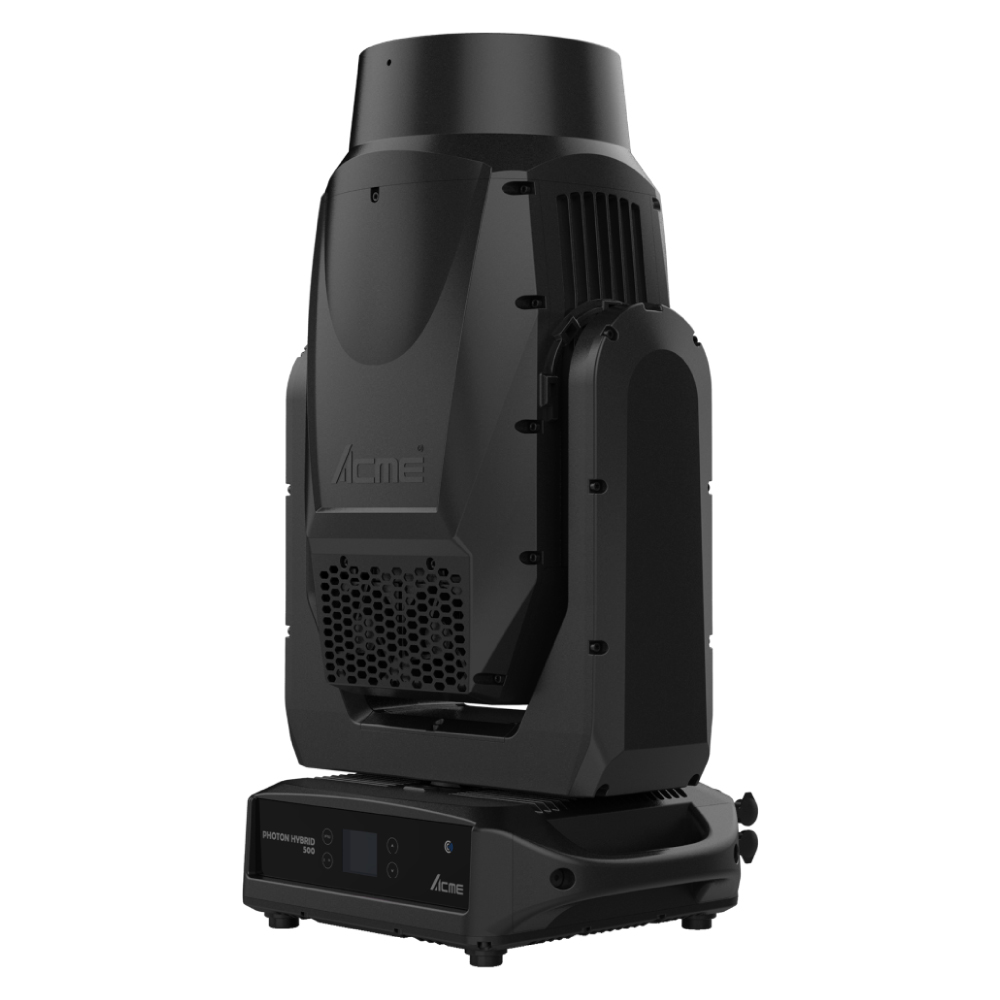

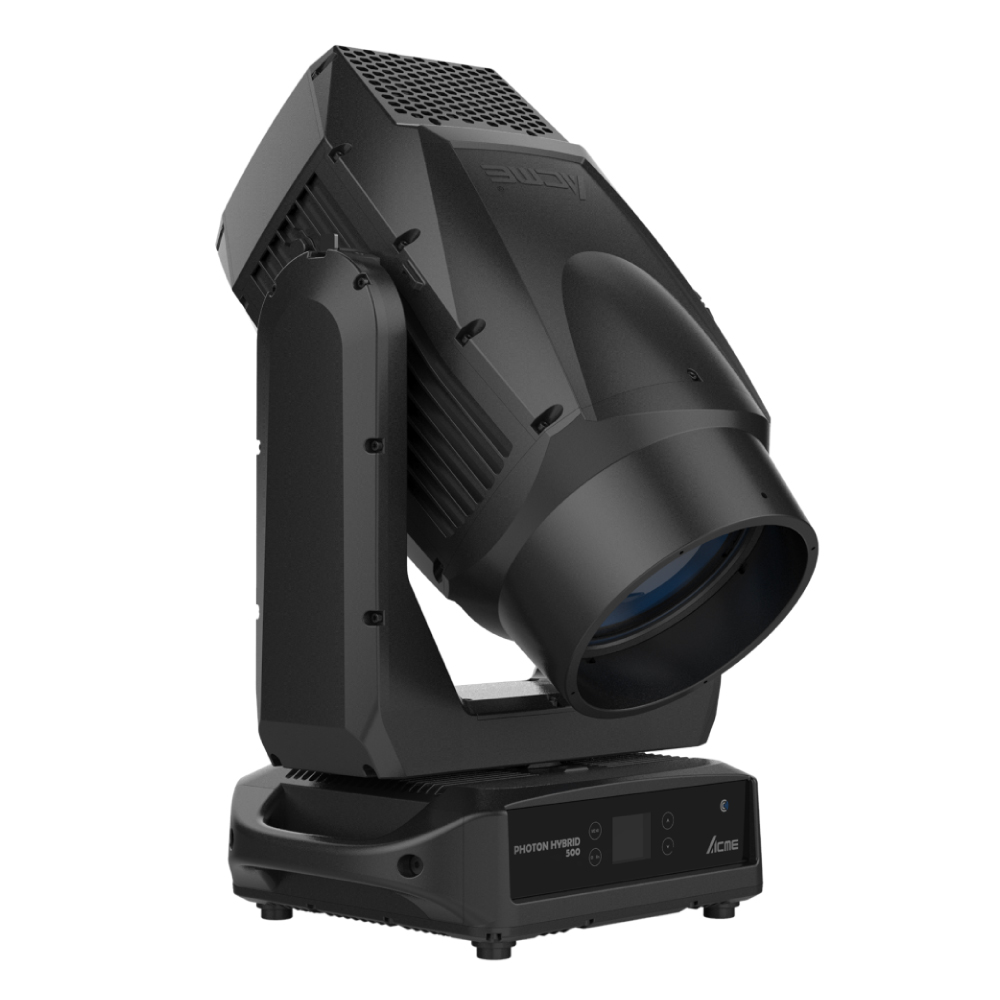

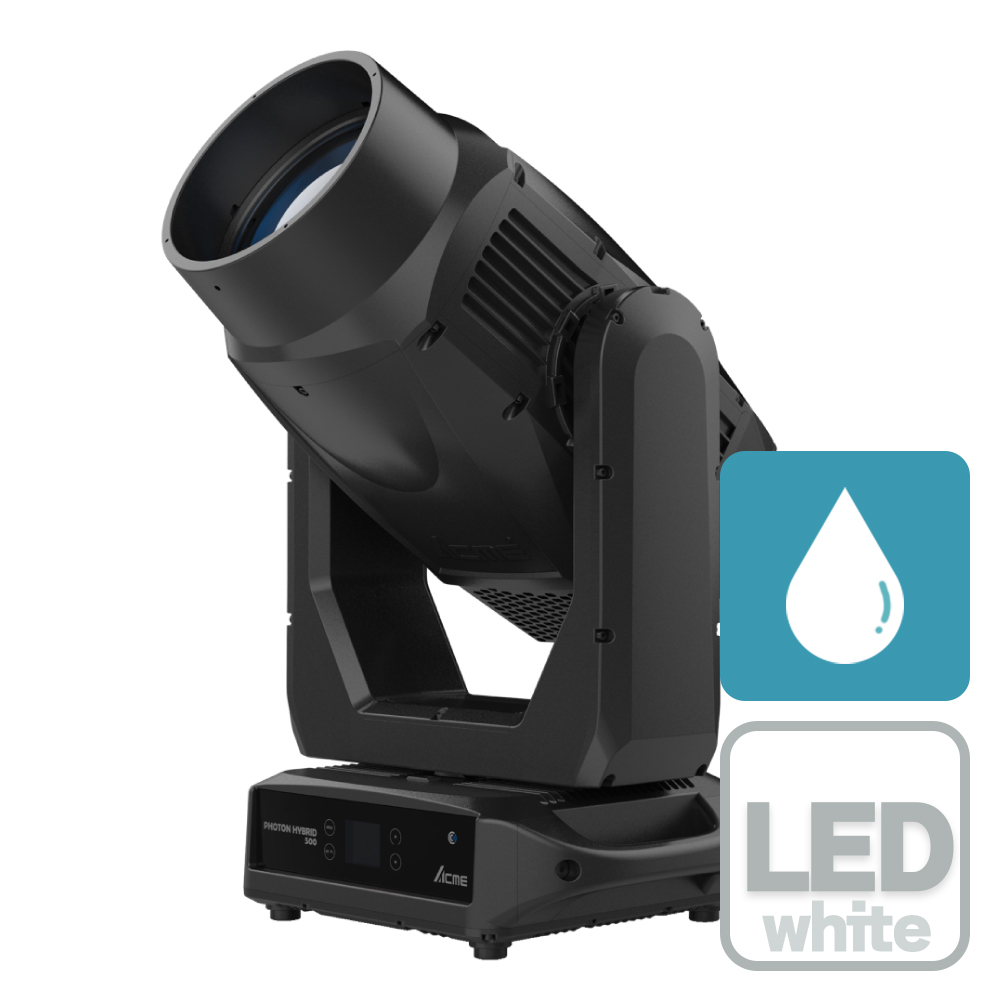

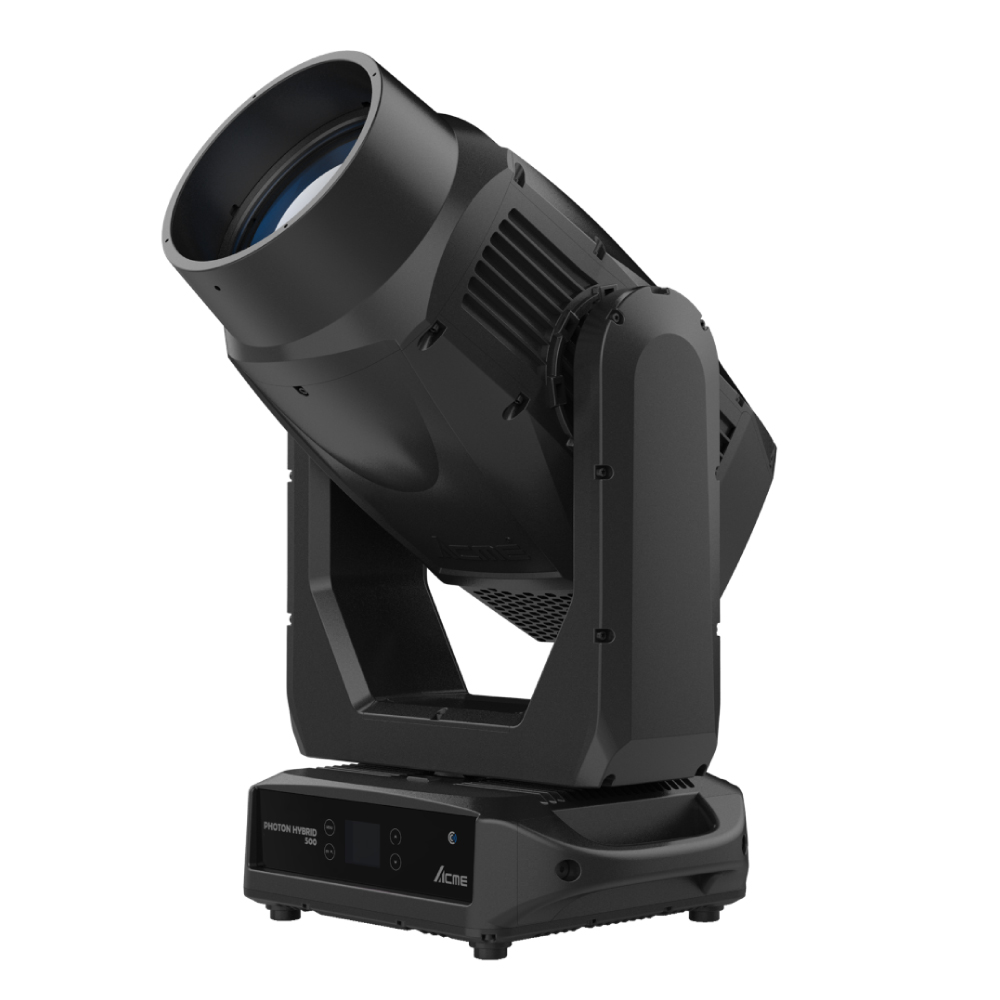

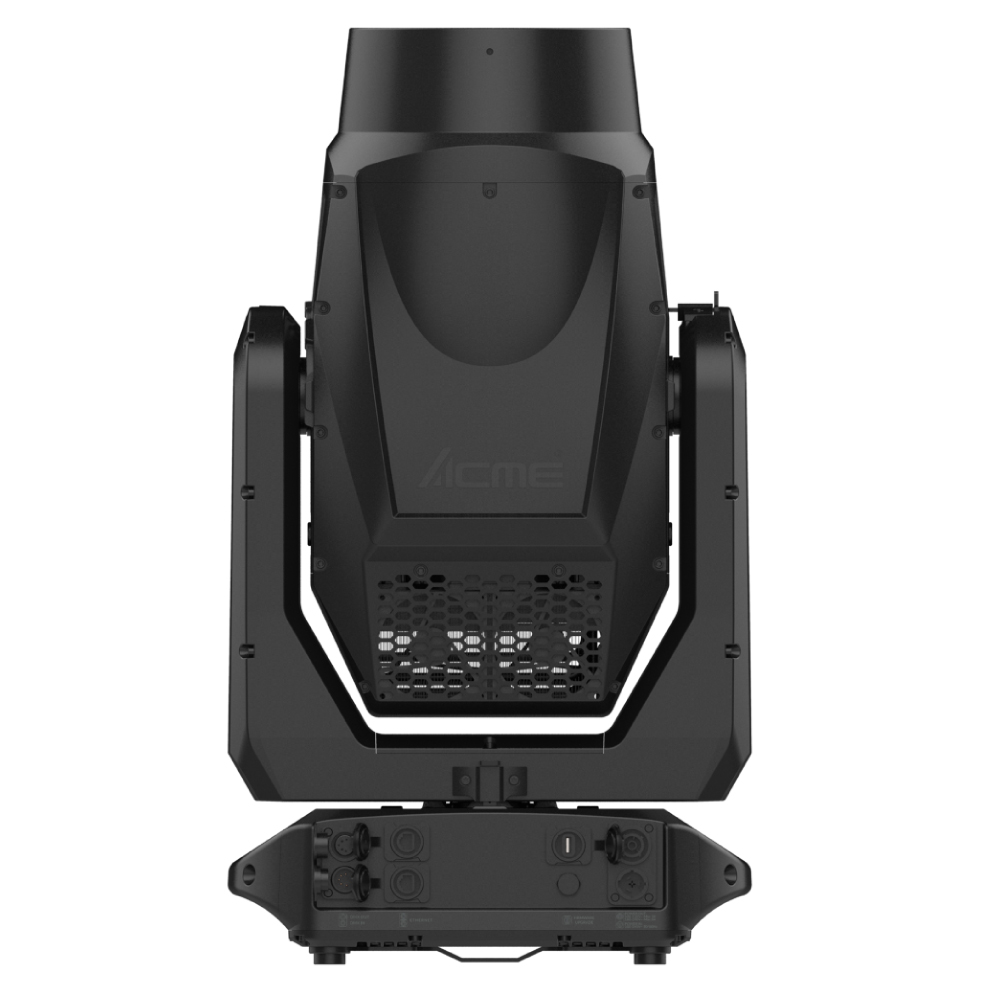

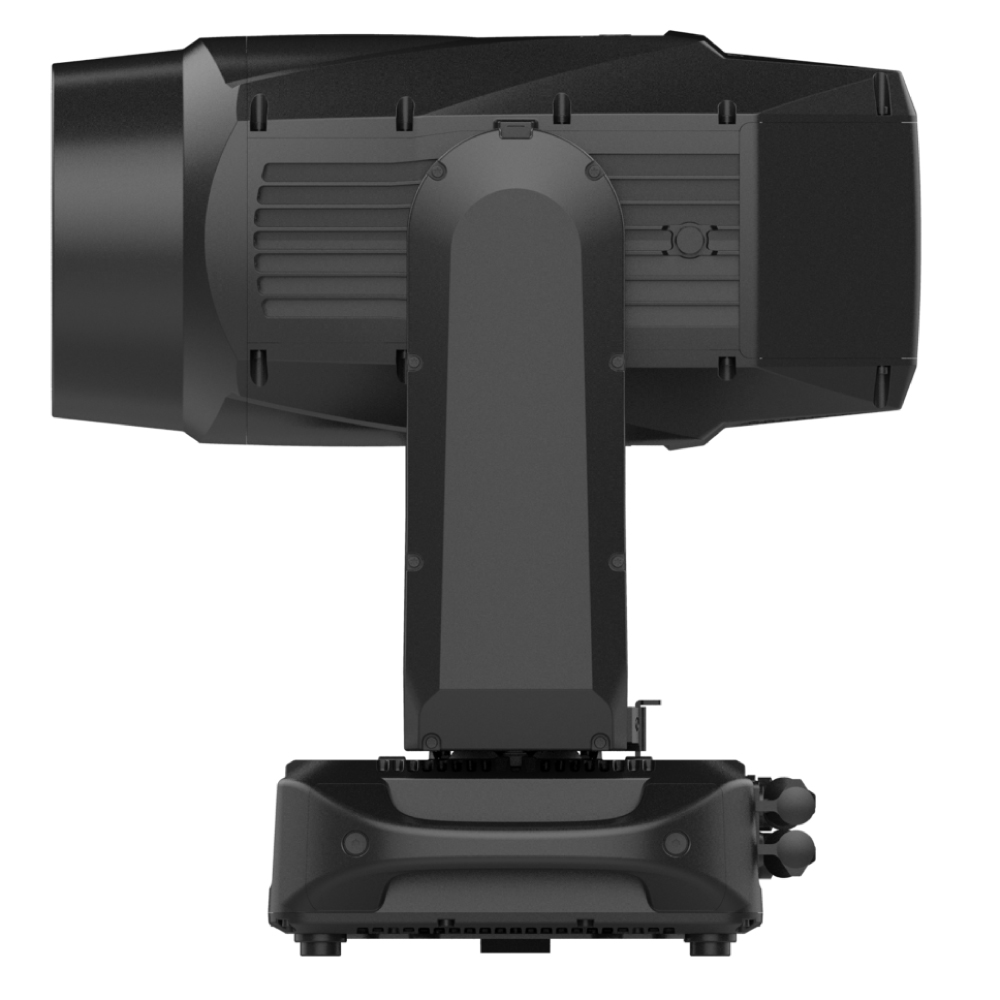

ACME PHOTON HYBRID 500

概要

ACME PHOTON HYBRID 500は、ACME初のレーザー光源を採用したハイブリッドムービングライトです。ロングスロー性能、鮮明なゴボ投影、メンテナンスの軽減を重視して設計され、IP66の防塵・防水性能を備えています。
350Wの白色レーザー光源と直径180mmの大型フロントレンズを搭載し、最大16,900ルーメンを出力。大型屋外ステージでも高い照度と優れたビーム品質を発揮します。0.9°の極めて狭いビームは遠距離からでも視認でき、3種類の切り替え可能なズームモードにより、シャープなビームから幅広く均一なウォッシュまで対応します。
リニアCMYカラーミキシング、3200K〜8000KのリニアCTO、16色のカラーホイールを搭載し、多彩なカラー表現が可能です。21種類のスタティックゴボと11種類のローテーティングゴボにより、鮮明なゴボ投影を実現します。さらに、2種類ずつ重ね合わせ可能な4種類のプリズムとフロストフィルターを備え、多層的なエフェクトや柔らかく均一なウォッシュを生成します。
屋外使用を考慮したIP66仕様に加え、電源オフ後にヘッドを安全な方向へ自動調整し、内部光学系を直射日光から保護するSun Protection Modeを搭載。レーザー安全ゾーン制御では、設定された安全ゾーンをビームが超えると自動的に光を遮断し、観客への直接照射を防止します。大規模な公演や屋外景観照明に対応します。

特徴

・350W白色レーザー光源
・最大出力：16,900ルーメン
・光源寿命：12,000時間
・直径180mmフロントレンズ
・Beam／Spot／Washの3モード切り替え
・Beamズーム：0.9°〜22°
・Spotズーム：3.5°〜29°
・Washズーム：4.5°〜40°
・リニアCMYカラーミキシング
・リニアCTO：3200K〜8000K
・16色＋CRI＋オープンのカラーホイール
・スタティックゴボ×21＋オープン
・ローテーティングゴボ×11＋オープン
・重ね合わせ可能な4種類のプリズム
・フロストフィルター
・可変速ストロボ
・0〜100%スムーズディミング
・4種類のディミングカーブ
・Sun Protection Mode
・レーザー安全ゾーン制御
・DMX512、RDM、Art-Net、sACN、NFC対応
・IP66

仕様

■光源
・光源：350W白色レーザー光源
・光源寿命：12,000時間（光源メーカー公称値）
・器具光束：Auto Mode 16,900ルーメン、Quiet Mode 11,400ルーメン、Super Quiet Mode 8,260ルーメン
・色温度：8000K（±200K）
・演色性：69
・TM-30 Rf：66
・TM-30 Rg：89
・TLCI：39

■光学
・Beamズーム：0.9°〜22°
・Spotズーム：3.5°〜29°
・Washズーム：4.5°〜40°
・フロントレンズ径：180mm
・モーター駆動フォーカス

■色
・リニアCMYカラーミキシング
・リニアCTO：3200K〜8000K
・カラーホイール：16色＋CRI＋オープン
・カラー：Red、Orange、Aquamarine、Deep Green、Light Green、Mauve、Pink、Yellow、Magenta、Cyan、Light Yellow、CTO、Golden Amber、Green、Amber、Deep Blue

■エフェクト
・スタティックゴボホイール：21ゴボ＋オープン
・スタティックゴボ径：86mm
・ローテーティングゴボホイール：11ゴボ＋オープン
・ローテーティングゴボサイズ：直径12mm、イメージ径5.8mm
・プリズム：4面サーキュラープリズム×1、8面サーキュラープリズム×1、4面リニアプリズム×1、6面リニアプリズム×1
・プリズム：2種類の重ね合わせに対応
・フロストフィルター×1
・可変速ストロボ
・調光：0〜100%
・ディミングカーブ：4種類
・Sun Protection Mode：電源オフ後にヘッド方向を自動調整し、内部光学系を直射日光から保護
・レーザー安全ゾーン制御：設定された安全ゾーンを超えるビームを自動遮断

■ムービング
・パン：540°
・チルト：270°
・パン／チルト分解能：16bit
・パン／チルト自動位置補正
・パン／チルトロック

■制御
・プロトコル：DMX512、RDM、Art-Net、sACN、NFC
・DMXモード：2
・DMXチャンネル：28／31CH
・操作部：4タッチボタン
・ディスプレイ：LCD
・ファームウェアアップデート：DMXリンクまたはUSBメモリー

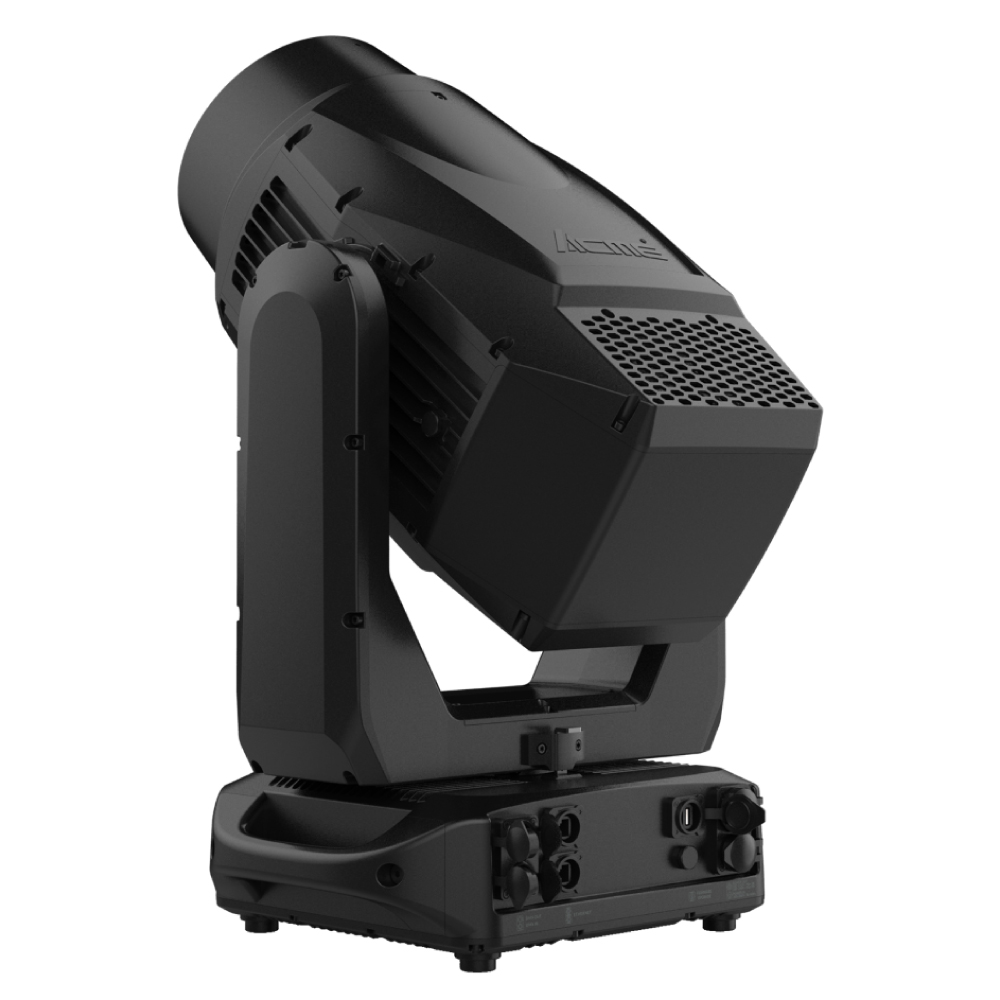

・データ入出力：防水3 pinまたは5 pin XLR、防水RJ45

■電源
・入力電圧：100〜240V AC、50/60Hz
・消費電力：660W
・電源入出力：防水電源コネクター

■環境
・IPレート：IP66
・動作環境温度：-20〜45℃
・最大表面温度：70℃
・騒音レベル：Auto Mode 51dB(A)（1m）、Quiet Mode 46dB(A)（1m）、Super Quiet Mode 41dB(A)（1m）
・認証：CE、UKCA

■筐体
・設置方向：任意

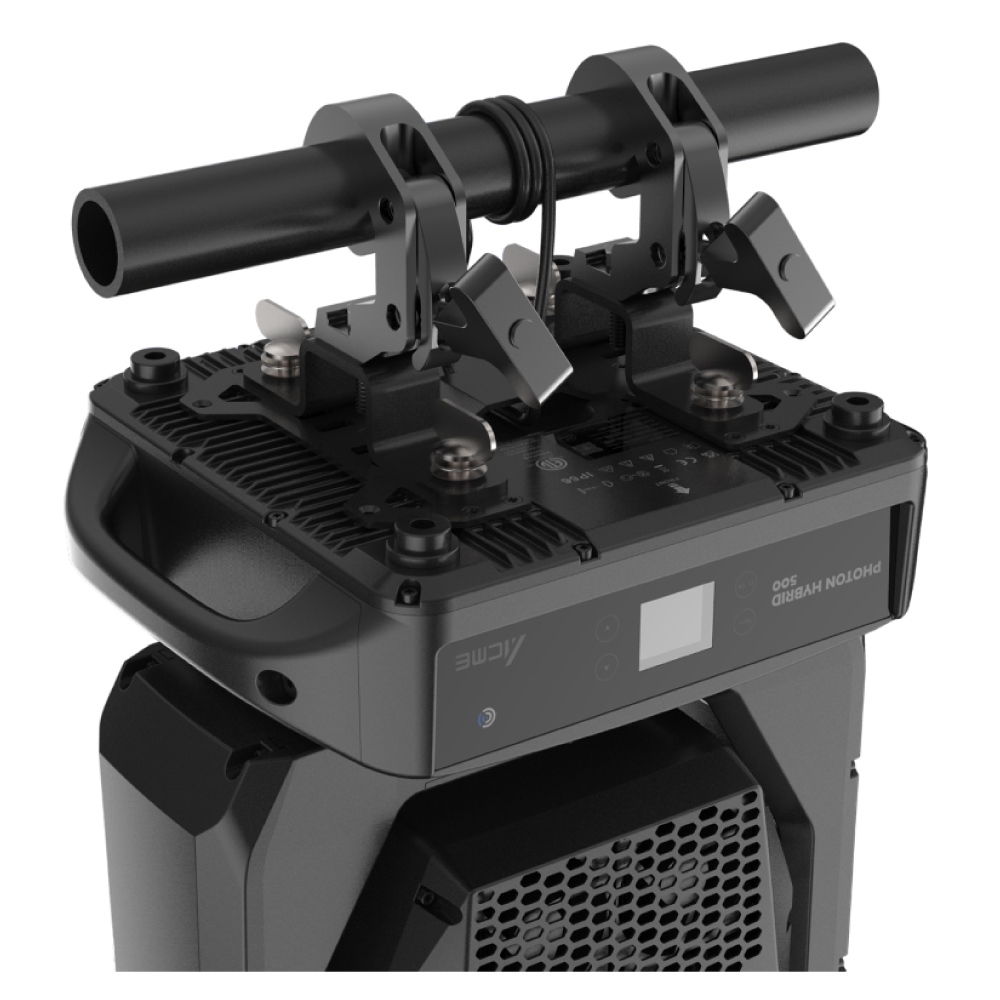

・オメガブラケット×2
・セーフティーケーブル取付ポイント
・付属品：デジタルユーザーマニュアル用QRコード、電源ケーブル、オメガブラケット×2
・オプション：フライトケース、C-250Bクランプ、SW-05セーフティーケーブル、防水XLR信号ケーブル

サイズ

・ヘッド長：500mm
・ベース長：380mm
・ヨーク幅：371mm
・高さ（ヘッド上向き）：679mm
・重量：32.5kg
・梱包寸法（幅 × 奥行 × 高さ）：640 × 490 × 715mm
・梱包重量：40kg
・フライトケース寸法（幅 × 奥行 × 高さ）：1170 × 610 × 795mm
・フライトケース梱包重量：122.5kg（2台収納）
