DFD DMX > アナログ0-10V変換器 12チャンネル (ダグフリーナ）端子コネクタDINレール式

販売価格はお問い合わせください。

返品特約に関する重要事項

商品詳細

概要

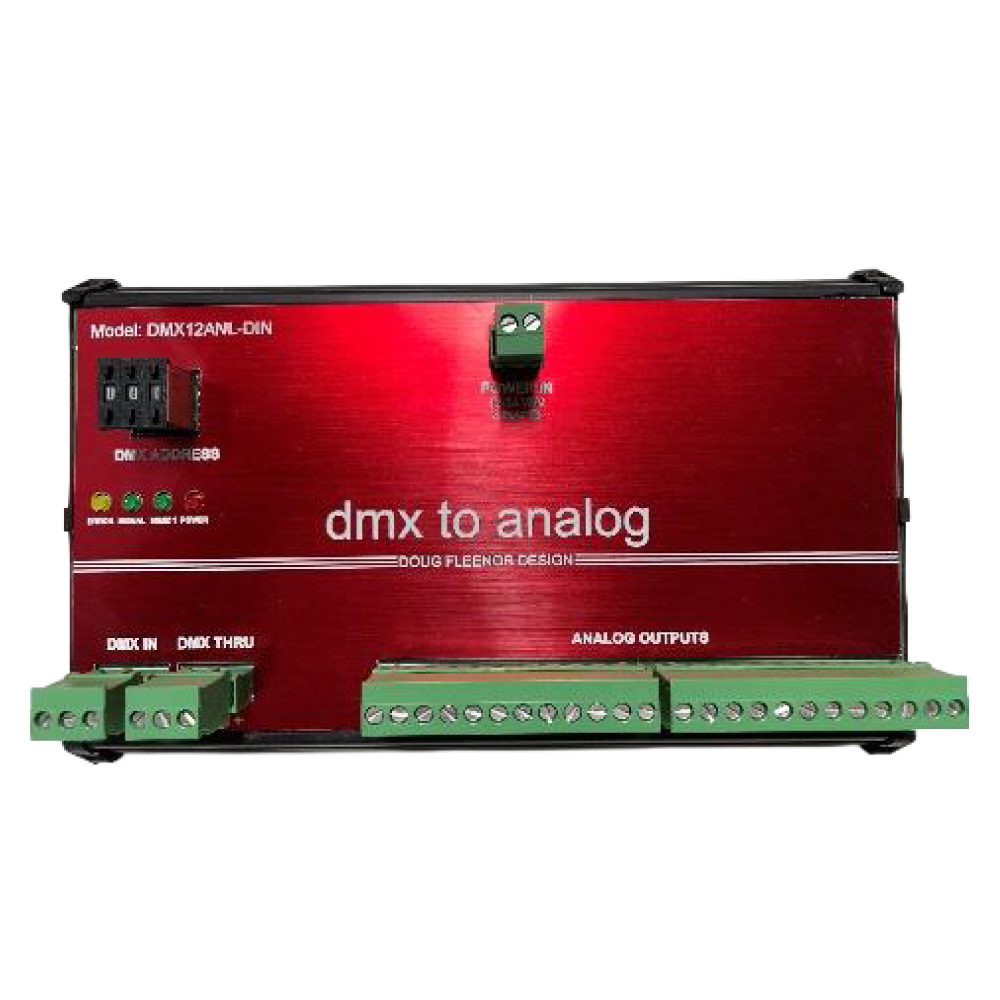

Doug Fleenor Design DMX12ANL-DINは、DMX512を12系統の0〜10Vアナログ出力に変換するインターフェースです。各アナログ出力は最大15mAのソースまたはシンクに対応し、切り替えのための調整や変更は必要ありません。各出力チャンネルには専用のコモン端子を備えています。DMX512入力はアナログ出力から光学的に絶縁されていますが、アナログ出力間は絶縁されていません。

端子の形状	仕様	型番
端子コネクタ	DINレール式	DMX12ANL-DIN
端子コネクタ	DINレール式、NEMA 1エンクロージャー入り	DMX12ANL-DIN-JBOX
端子コネクタ	DINレール式、NEMA 1エンクロージャー入り、電源付き	DMX12ANL-DIN-JBOX-PS

特徴

・DMX512から12系統の0〜10Vアナログ出力へ変換
・各アナログ出力は最大15mAのソースまたはシンクに対応
・ソース／シンク選択のためのユーザー調整や変更は不要
・各出力チャンネルに専用コモン端子を装備
・DMX512入力をアナログ出力から光学的に絶縁
・0〜12V出力は特注対応
・ANSI E1.3電流ソース方式の劇場用調光用途向け出力絶縁ダイオードを取付可能
・標準35mmトップハットDINレールに取付可能
・電源、DMX512信号、MIMIC 1、エラーの各インジケーターを装備
・MIMIC 1インジケーターでアナログ出力1のレベルを表示
・アナログ出力電圧が目標電圧を維持できない場合にエラーインジケーターが点灯

仕様

・入力回路：保護機能付きEIA-485レシーバー（LT1785）
・入力保護：連続60V、15kVの過渡電圧で損傷なし
・入力信号：DMX512、DMX512/1990、DMX512-A
・入力信号レベル：最小0.2V、最大12V
・絶縁：DMX512入力を600Vで光学的に絶縁
・DMX512入力／スルーコネクター：着脱式3極端子コネクタ
・終端：なし、未使用のスルー接続は外部終端が必要
・DMX12ANL-DIN、DMX12ANL-DIN-JBOX 電源入力：12〜24VDC、0.25A
・DMX12ANL-DIN-JBOX-PS 電源入力：100〜240VAC、50/60Hz、0.8〜0.4A
・出力コネクター：着脱式12極端子コネクタ×2、各端子コネクタに出力×6、コモン×6
・DMX使用チャンネル：選択したDMX開始アドレスから連続12チャンネル
・DMX開始アドレス：3桁サムホイールスイッチ、アドレス変更は即時反映
・ローカルコントロール：601で出力1、602で出力2をオン、以降同様
・697：いずれかのDMXレベルが0を超えると全出力をオン
・698：DMX信号が存在すると全出力をオン
・699：全出力をオン
・電源インジケーター：赤色
・MIMIC 1インジケーター：緑色、出力1のレベルを表示
・信号インジケーター：緑色、DMX512信号検出時に点灯、ローカルコントロール動作時に点滅
・エラーインジケーター：黄色、出力チャンネルの電圧が目標電圧と異なる場合に点灯
・冷却：自然空冷、ファン不要
・DMX12ANL-DIN：ブラックのDINマウントトレイ、グリーンの回路基板
・DMX12ANL-DIN-JBOX：2面にノックアウトを備えたグレーのNEMA 1電気エンクロージャー
・DMX12ANL-DIN-JBOX-PS：2面にノックアウトを備えたグレーのNEMA 1電気エンクロージャー

サイズ

・DMX12ANL-DIN 寸法（高さ × 幅 × 長さ）：205.7 × 127.0 × 55.9 mm
・DMX12ANL-DIN 重さ：約0.45 kg
・DMX12ANL-DIN-JBOX 寸法（高さ × 幅 × 長さ）：304.8 × 304.8 × 101.6 mm
・DMX12ANL-DIN-JBOX 重さ：約4.54 kg
・DMX12ANL-DIN-JBOX-PS 寸法（高さ × 幅 × 長さ）：304.8 × 304.8 × 101.6 mm
・DMX12ANL-DIN-JBOX-PS 重さ：約4.99 kg
