概要

Doug Fleenor Design Rotor-Routerは、最大12入力と無制限の出力に対応するDMX512分配システムです。通常は1台の入力モジュールと1台以上の出力モジュールで構成されます。入力モジュールから最大30台の出力モジュールへ12系統のDMX信号を送ることができ、特注では30台を超える出力モジュールにも対応します。誤ってスイッチを変更することを防ぐプレキシガラス製セキュリティカバーが付属します。

端子の形状	仕様	型番
5 pin XLR	データインプット×12	RR-I-5
端子コネクタ	データインプット×12	RR-I-TB
5 pin XLR	データアウトプット×12	RR-O-5
端子コネクタ	データアウトプット×12	RR-O-TB
5 pin XLR	データインプット×4＋データアウトプット×8	RR-4IN-8OUT-5
端子コネクタ	データインプット×4＋データアウトプット×8	RR-4IN-8OUT-TB
－	リボンデータリンクケーブル	RR-RIBBON

特徴

・最大12入力、出力数は無制限
・入力モジュールは光学的に絶縁されたDMX512入力×12を装備
・各入力に電源および信号インジケーターを装備
・入力モジュールから最大30台の出力モジュールへ12系統のDMX信号を送信可能
・出力モジュールは光学的に絶縁されたDMX512出力×12を装備
・各出力に電源および信号インジケーターを装備

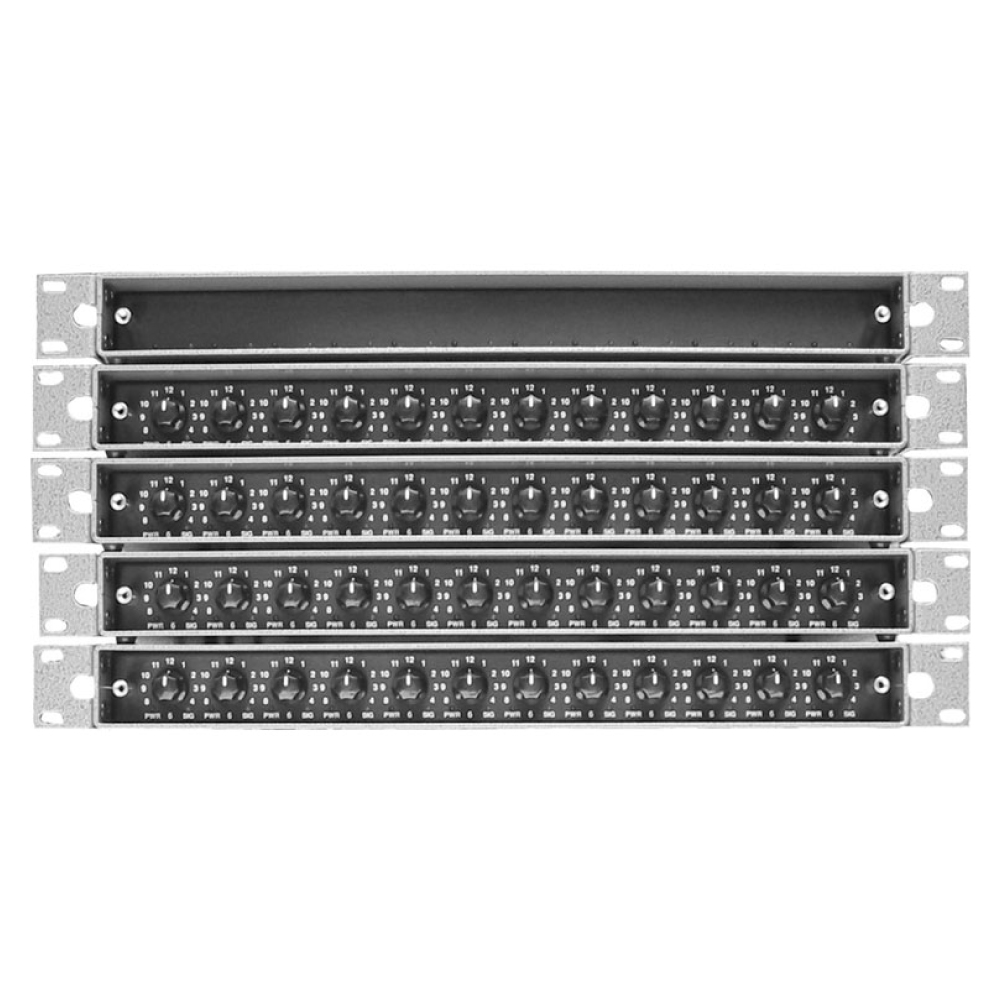

・各出力に12ポジションのロータリースイッチを装備し、12入力から1つを選択可能
・入力モジュールと出力モジュールをDB-25Pで接続

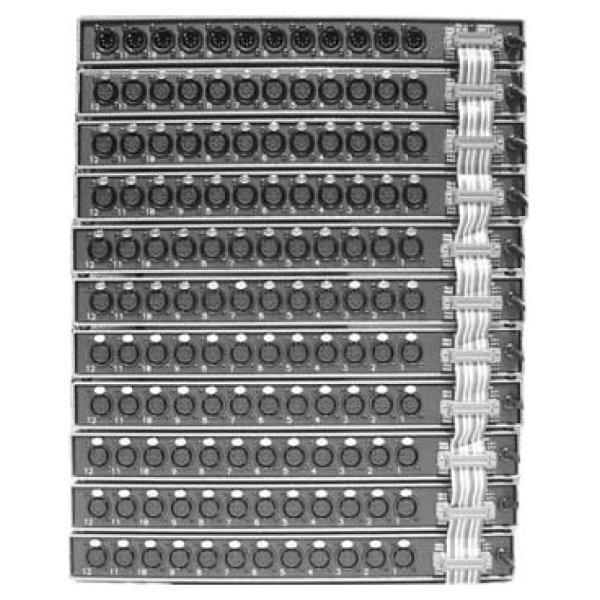

・ラックマウント時は25芯リボンワイヤーでモジュール間を接続
・入力モジュールと出力モジュールを離して設置する場合は12ペア120Ωデータケーブルで接続
・各モジュールに独立した電源コードを装備

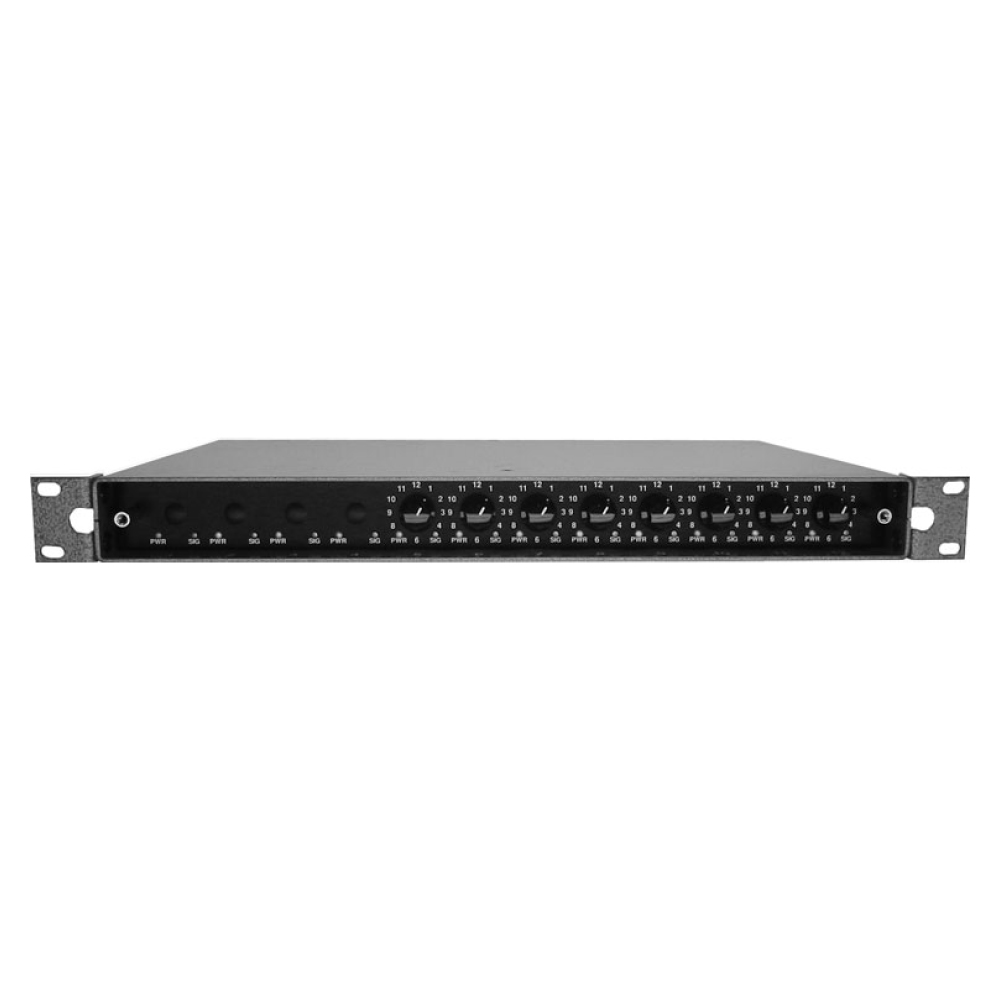

・入力と出力を1つの筐体に組み合わせた特注スプリットモジュールに対応
・スプリットモジュールは合計12までの入力／出力を任意に組み合わせ可能

仕様

・入力モジュール入力回路：EIA-485レシーバー、+Dataと-Data間に120Ω終端抵抗
・入力モジュール入力コネクター：金メッキ5 pinオス Neutrik D-1シリーズ、端子接続はオプション
・入力モジュール出力回路：EIA-485トランスミッター、60Ω直列終端
・入力モジュール出力コネクター：DB-25P オス
・出力モジュール入力回路：EIA-485レシーバー
・出力モジュールを入力モジュールから約1.83mを超えて離す場合は終端プラグが必要
・出力モジュール入力コネクター：DB-25P オス
・出力モジュール出力回路：EIA-485トランスミッター
・出力モジュール出力コネクター：金メッキ5 pinメス Neutrik D-1シリーズ、端子接続はオプション
・絶縁：2500V光カプラー、1500Vスプリットボビントランス
・電源入力：100〜120V、50/60Hz、12W
・208〜240V：オプション
