DFD sACN/ArtNet > アナログ0-10V変換器 8チャンネル (ダグフリーナ） E8ANL

概要

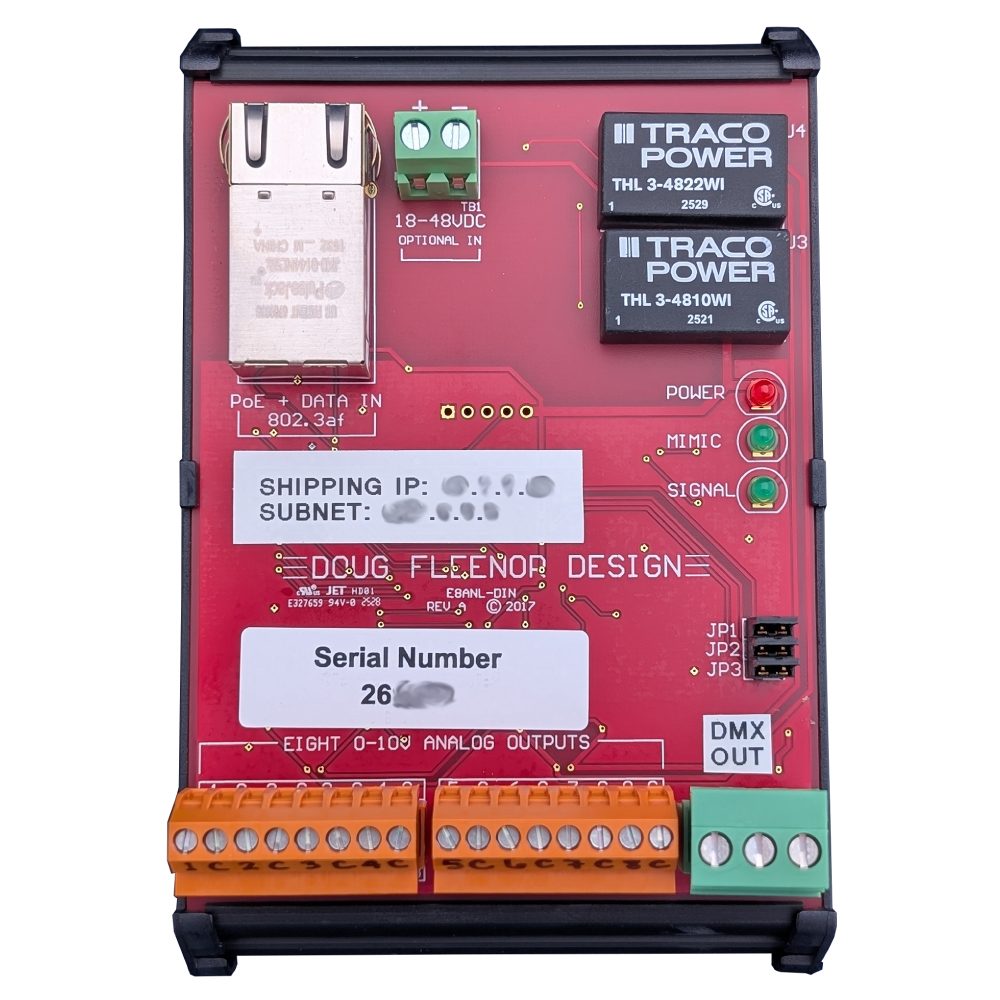

Doug Fleenor Design E8ANL-DINは、sACNまたはArt-Netを8系統の0〜10Vアナログ出力とDMX512出力に変換するEthernetインターフェースです。各アナログ出力には専用のコモン端子を備え、最大10mAのソースまたはシンクに対応します。ソース／シンクの選択にユーザーによる調整や変更は必要ありません。設定は内蔵Webサーバーから行います。アナログ出力とDMX512出力はEthernet／電源入力から絶縁されていますが、各出力間は絶縁されていません。

仕様	型番
DINレール式	E8ANL-DIN
NEMA 1エンクロージャー式	E8ANL-DIN-JBOX
NEMA 1エンクロージャー式、電源付き	E8ANL-DIN-JBOX-PS

特徴

・sACNまたはArt-Netから8系統の0〜10Vアナログ出力とDMX512出力へ変換
・各アナログ出力に専用コモン端子を装備
・各アナログ出力は最大10mAのソースまたはシンクに対応
・ソース／シンクの選択にユーザーによる調整や変更は不要
・アナログ出力とDMX512出力をEthernet／電源入力から絶縁
・PoEまたは18〜48VDC電源に対応
・内蔵Webサーバーによる設定
・標準35mmトップハットDINレールに取付可能
・電源、信号、MIMIC 1インジケーターを装備
・MIMIC 1インジケーターでアナログ出力1のレベルを表示
・自然空冷方式、ファン不要

仕様

・入力回路：802.3 Ethernet準拠入力（LAN8720）
・入力信号：Art-Net、sACN（E1.31）
・入力コネクター：Ethernet RJ-45、802.3af PoE対応
・電源入力：802.3af PoE、または18〜48VDC
・アナログ出力：0〜10V×8
・アナログ出力コネクター：着脱式8極端子コネクタ×2、各端子コネクタに出力×4、コモン×4
・DMX512出力コネクター：着脱式Phoenix 3極端子コネクタ×1
・絶縁：Ethernet／電源入力とアナログ／DMX512出力間を絶縁、出力間は非絶縁
・電源インジケーター：赤色
・MIMIC 1インジケーター：緑色、出力1の強度を表示
・信号インジケーター：緑色、入力信号検出時に点灯、テスト中は点滅
・設定：DFD Node Discoveryで検出後、内蔵Webサーバーを使用
・動作温度：0〜40℃
・湿度：10〜90％、結露なきこと
・冷却：自然空冷、ファン不要
・E8ANL-DIN：ブラックのDINマウントトレイ
・E8ANL-DIN-JBOX：2面にノックアウトを備えたグレーのNEMA 1電気エンクロージャー
・E8ANL-DIN-JBOX-PS：2面にノックアウトを備えたグレーのNEMA 1電気エンクロージャー

サイズ

・E8ANL-DIN 寸法（高さ × 幅 × 長さ）：127.0 × 88.9 × 63.5 mm
・E8ANL-DIN 重さ：約0.16 kg
・E8ANL-DIN-JBOX 寸法（高さ × 幅 × 長さ）：304.8 × 304.8 × 101.6 mm
・E8ANL-DIN-JBOX 重さ：約4.08 kg
・E8ANL-DIN-JBOX-PS 寸法（高さ × 幅 × 長さ）：304.8 × 304.8 × 101.6 mm
・E8ANL-DIN-JBOX-PS 重さ：約4.54 kg
