DFD 高性能DMX スプリッター 5口 1系統 (ダグフリーナ） 125EE

販売価格はお問い合わせください。

返品特約に関する重要事項

商品詳細

概要

Doug Fleenor Design 125EEは、過酷な使用環境に対応する保護機能を追加したDMX512絶縁スプリッターです。各出力は入力および他の出力から2500Vの光カプラーによって電気的に絶縁され、それぞれ独立した電源とラインドライバーを備えています。入力・出力・電源ラインには過渡電圧保護を備え、DMX512の入力と出力には誤配線による損傷を防ぐ自己復帰型ヒューズを搭載しています。

端子の形状	仕様	型番
5 pin XLR	標準	125EE-5
5 pin XLR	データスルー口付き	125EE-5-FT
RJ-45	標準	125EE-RJ-ESTA
端子コネクタ	標準	125EE-TB
端子コネクタ	エンクロージャー式	125EE-WALL
端子コネクタ	電源ボックス入り	125EE-WALL-JBOX

特徴

・入力と各出力、および各出力間を2500V光カプラーで電気的に絶縁
・各出力に独立した電源とラインドライバーを装備
・入力に4個、各出力に2個、電源ラインに1個の過渡電圧吸収素子を装備
・DMX512入力および出力に自己復帰型ヒューズを装備

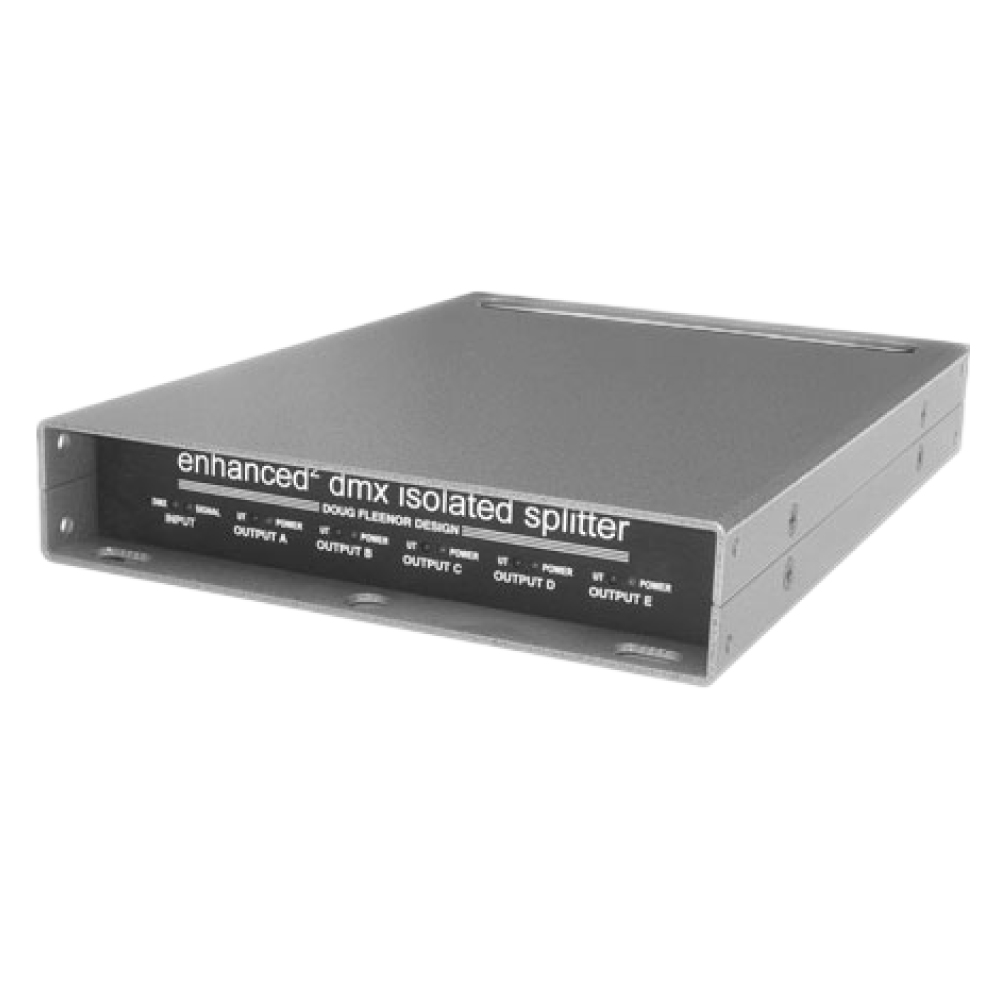

・各出力に電源および終端状態インジケーターを装備
・入力に信号検出および有効なDMXを表示するインジケーターを装備
・DMX機器をスター構成で接続可能
・1入力から5出力に分配
・1出力あたり最大32台、合計最大160台のDMX受信機を接続可能
・ユーザーによる調整不要
・DMXピン配列を本体に表示

仕様

・ボーレート：0〜250 Kilobaud
・入力回路：EIA-485レシーバー、100Ω PTC×2による保護
・入力終端：120Ω、2W
・入力過渡電圧保護：+Dataに2個、-Dataに2個の過渡電圧吸収ダイオード
・入力信号：最小0.5V、最大12V
・入力保護：最大120Vまで損傷なし、最大5kVの過渡電圧に対応
・出力回路：スルーレート制限EIA-485ドライバー、Polyswitchヒューズによる保護
・出力過渡電圧保護：+Dataに1個、-Dataに1個の過渡電圧吸収ダイオード
・出力信号：120Ω負荷時約3V
・出力保護：最大12Vまで損傷なし、最大5kVの過渡電圧に対応
・絶縁：2500V光カプラー、5000Vスプリットボビントランス
・ドライブ電流：60mA
・電源入力：90〜240V、50/60Hz、24W
・電源コネクター：IEC-320
・認証：UL Listed、CE Marked
・筐体：粉体塗装アルミニウム
・カラー：シルバーハンマートーン、前面・背面ブラック

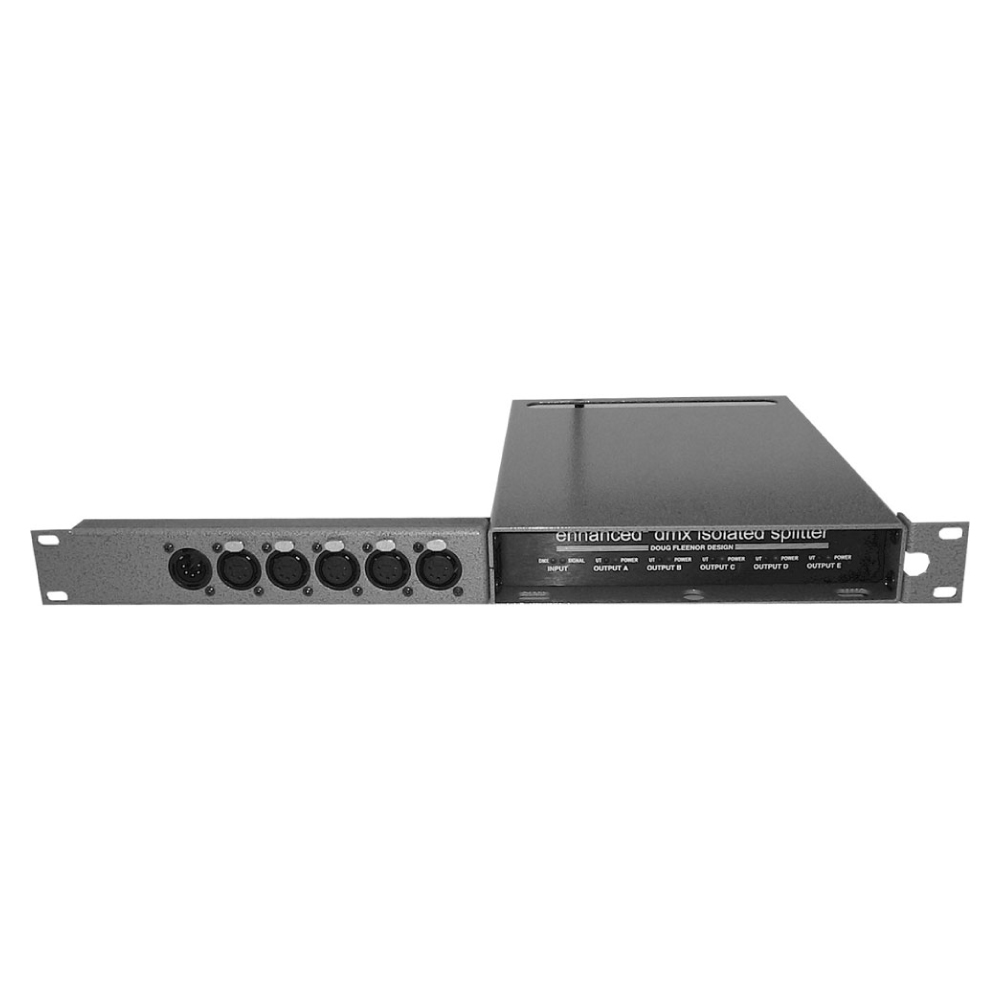

・ラックキット：RK 8-1（1台取付）、RK 8-2（2台取付）
