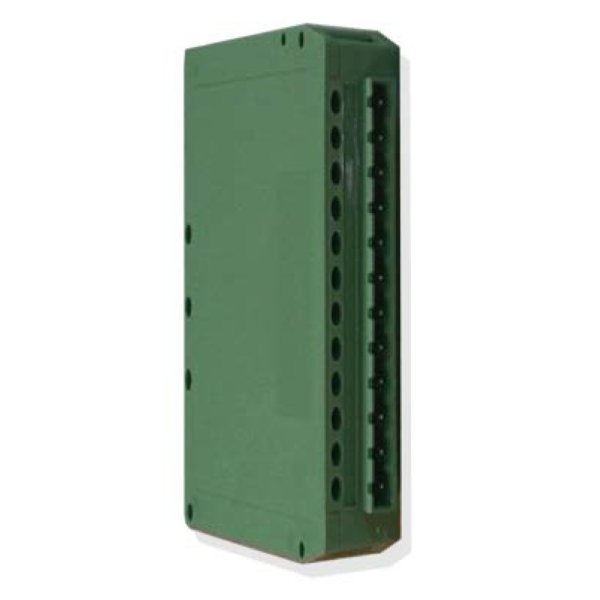

DFD DMXマージャー (ダグフリーナ）1系統端子コネクタDINレール式 [DINTAP]

販売価格はお問い合わせください。

返品特約に関する重要事項

商品詳細

概要

Doug Fleenor Design DINTAPは、DINレール取付式のDMX512光絶縁器です。出力は750V DC/DCコンバーターと2500V光カプラーによって入力から電気的に絶縁されています。DMX信号を分岐した際に、ある信号経路からの反射が別の経路に接続された機器への信号に干渉することを防ぎます。また、出力を絶縁することで、出力側の電気的ノイズや危険な電圧が入力側の機器に影響を与えたり、損傷させたりすることを防ぎます。

特徴

・DINレール取付式DMX512光絶縁器
・750V DC/DCコンバーターと2500V光カプラーによる電気的絶縁
・入力回路に自己復帰型ヒューズ（PTC）と過渡電圧吸収ダイオードを装備
・出力回路に自己復帰型ヒューズと過渡電圧吸収ダイオードを装備
・外部ジャンパーにより120Ω入力終端回路の有効／無効を切り替え可能

仕様

・入力回路：EIA-485レシーバー、直列自己復帰型ヒューズ（PTC）、過渡電圧吸収ダイオード
・入力保護：120VACの連続的な誤接続、最大15kVの過渡電圧に対して損傷なし
・入力絶縁：750V DC/DCコンバーター、2500V光カプラー
・入力終端：外部ジャンパーにより120Ω終端回路を切り替え可能
・入力信号：最小0.2V、最大12V
・出力回路：EIA-485ドライバー、自己復帰型ヒューズ、過渡電圧吸収ダイオード
・出力保護：120VACの連続的な誤接続、最大15kVの過渡電圧に対して損傷なし
・コネクター：Phoenix Contact UEGM-MSTBシリーズ 12極
・付属オスヘッダー：Phoenix UEGM-MSTB A2,5/12-G-5,08
・付属適合メスコネクター：Phoenix 1757116
・適合電線：24〜14 AWG
・ピン1：DMX512 common（ピン7に接続）
・ピン2：DMX512 data -
・ピン3：DMX512 data +
・ピン4/5：ジャンパー接続によりDMX512入力を120Ωで終端
・ピン6：未接続
・ピン7：DC電源 common、12〜24VDC（ピン1に接続）
・ピン8：DC電源 positive、12〜24VDC
・ピン9：未接続
・ピン10：絶縁DMX512 tap common
・ピン11：絶縁DMX512 tap data -
・ピン12：絶縁DMX512 tap data +
・電源入力：12〜24V DC、0.3A
・カラー：Phoenix Contact グリーン
・DINレール：15mm幅トップハットレール（EN 50045、BS 6273）
・DINレール：33mm G型レール（EN 50035、BS 5825）
・DINレール：35mm幅トップハットレール（EN 50022、BS 5584）
