TMB ProPlex DMX Relay DIN

販売価格はお問い合わせください。

返品特約に関する重要事項

商品詳細

概要

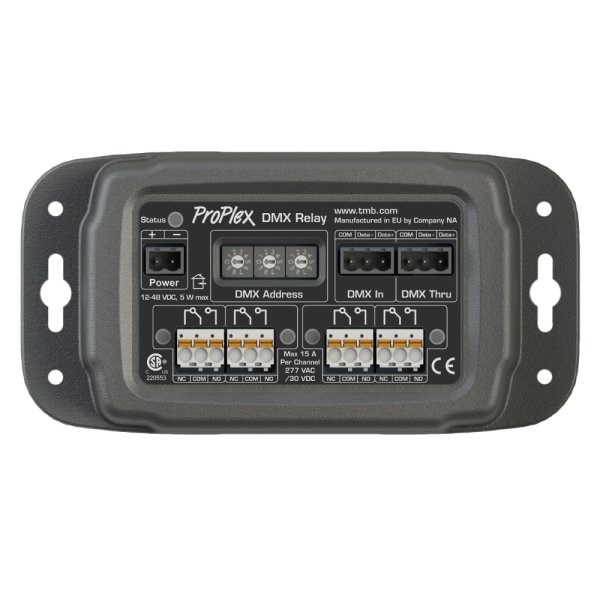

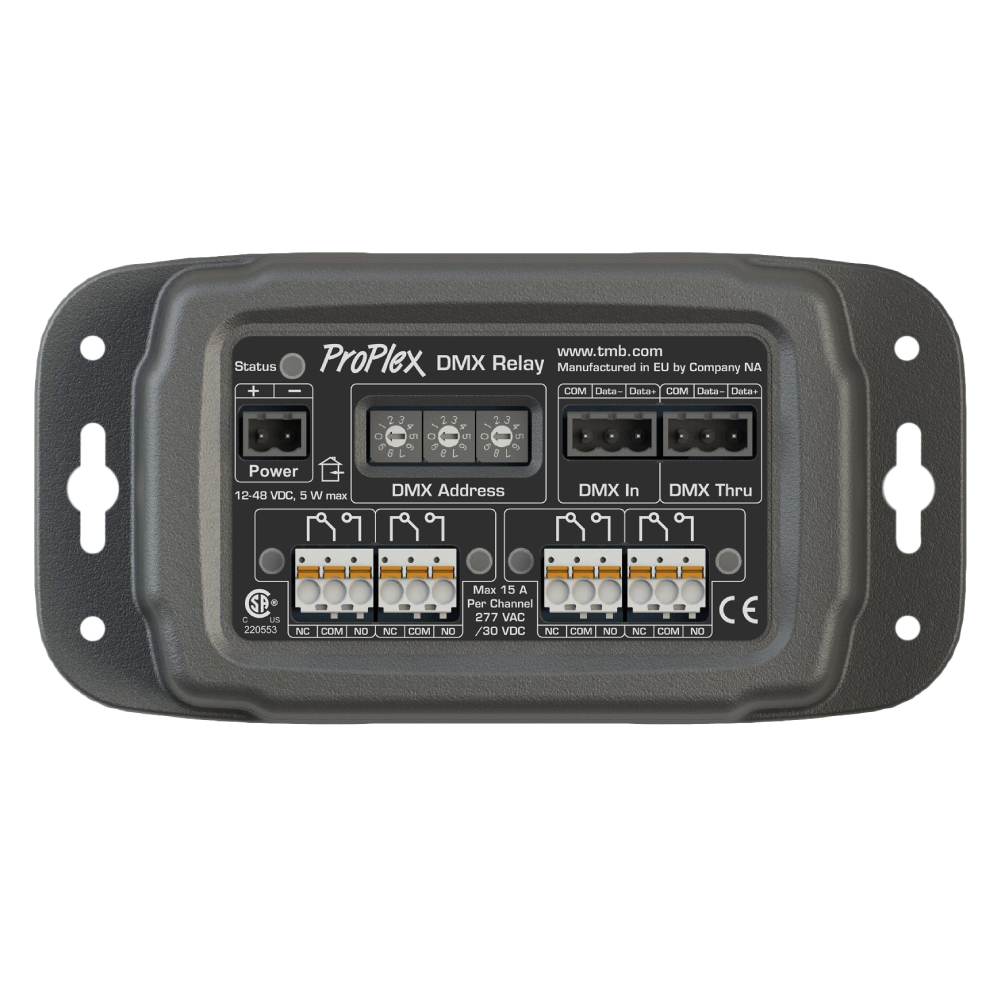

ProPlex DMX Relay DIN Rail/Wall Mountは、4つの独立したDMX制御ドライ接点リレーを搭載した、DINレールおよび壁面取り付け対応のリレーユニットです。機器の確実な起動と停止を必要とするシステム向けに設計されています。各リレーはSPDT（単極双投）方式で、デフォルトオープンまたはデフォルトクローズの2つの動作方式に対応します。最大スイッチング電流は15A、スイッチング容量は最大277VAC／300VDCです。リレー接続にはWago 2092-1173、DC電源およびDMX接続にはPluggable Terminal Blockを採用しています。付属のDINアダプタープレートによるDINレール取り付けのほか、壁面への取り付けにも対応します。

特徴

・独立したDMX制御ドライ接点リレー × 4
・SPDT（単極双投）リレー × 4
・デフォルトオープン／デフォルトクローズの2つの動作方式
・最大スイッチング電流：15A
・スイッチング容量：最大277VAC／300VDC
・リレー接続：Wago 2092-1173
・DC電源およびDMX接続：Pluggable Terminal Block
・DINレール取り付け対応
・壁面取り付け対応
・DINアダプタープレート付属

仕様

・品番：PPDMXRELAYDIN
・制御チャンネル：4
・動作電圧：12〜48V DC
・外部電源：必要
・消費電力：最大5W
・絶縁電圧：記載なし
・出力電流：各出力15A
・出力設定時間：5msec
・入力インピーダンス（Theatre mode）：1MΩ
・入力シンクモード電流：1mA
・リレー接続：Wago 2092-1173 × 4
・出力短絡電流：60mA
・出力短絡復帰時間：6秒
・スイッチング容量：15A、277VAC／300VDC
・DMX単位：40mV／DMX step
・電源入力：Pluggable Terminal Block 2端子
・データ入力：Pluggable Terminal Block 3端子
・データThru：Pluggable Terminal Block 3端子
・動作環境温度：-30〜+50℃
