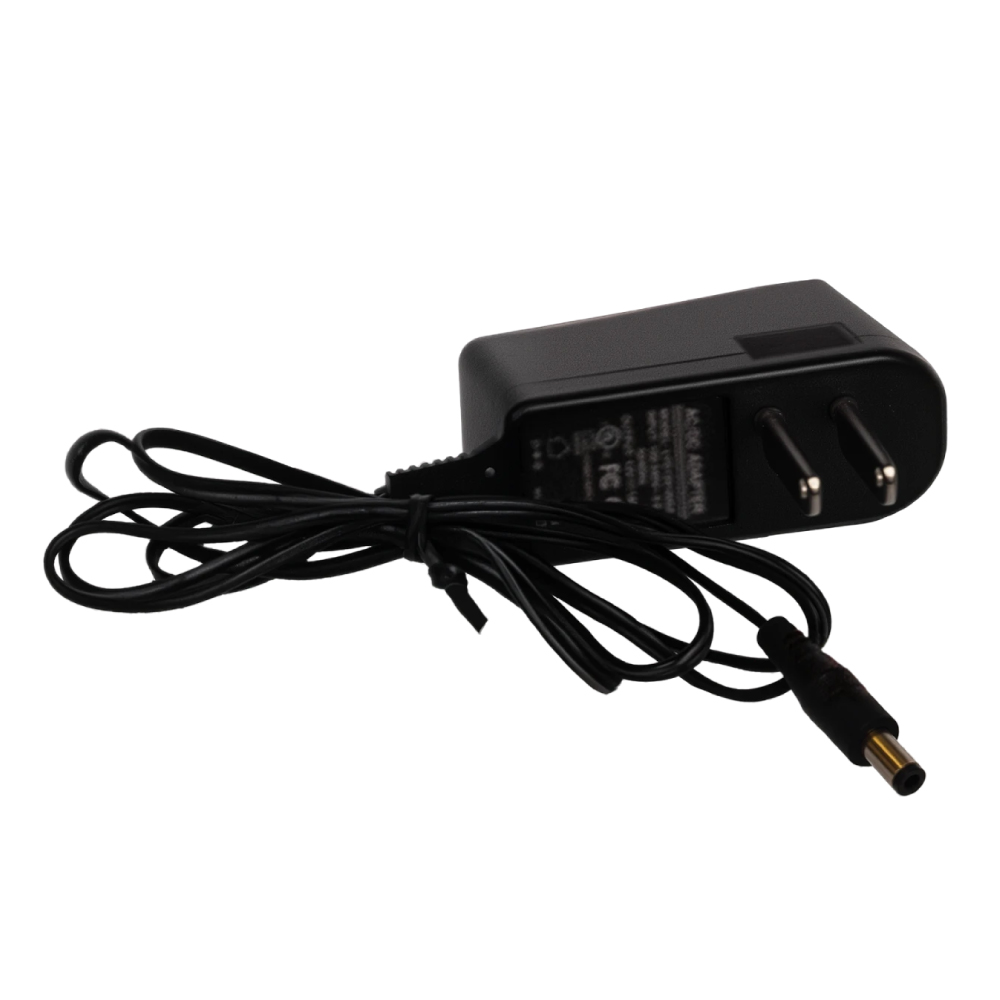

Gantom POWERPAK MINI

概要

POWERPAK MINIは、GantomのLED照明器具に対応する12V DC、1A、12Wのスイッチング電源です。定格入力電圧100〜240V AC、50/60Hzに対応し、Gantom照明器具へ電源を供給できます。

最大負荷は1A（12W）で、Precision ZまたはPrecision Alphaは最大6台、Precision DMXは最大2台、Gantom DMXは最大2台、Gantom Oneは最大2台へ電源を供給できます。電源の出力電圧は11.4〜12.6Vで、定格負荷時の効率は230V AC入力の場合80%超です。短絡保護機能を備え、障害解消後は自動復帰します。

特徴

・12V DC、1A、12W出力
・定格入力電圧100〜240V AC
・動作入力範囲90〜264V AC
・50/60Hz対応
・Precision ZまたはPrecision Alphaを最大6台まで電源供給可能
・Precision DMXを最大2台まで電源供給可能
・Gantom DMXを最大2台まで電源供給可能
・Gantom Oneを最大2台まで電源供給可能
・230V AC入力、定格負荷の場合、効率80%超
・短絡保護
・短絡障害解消後の自動復帰
・自然対流冷却
・スクリューターミナルアダプター付属

仕様

・電源方式：スイッチング電源
・モデル：SMT-012-012VP
・内部モデル：SMT015-755
・出力：12V DC、1A
・定格出力：12W
・動作入力範囲：90〜264V AC
・定格入力電圧：100〜240V AC
・入力周波数：50/60Hz ±3Hz
・最大入力電流：500mA
・無負荷出力電流：0A
・連続出力電流：1.0A
・出力電圧範囲：11.4〜12.6V
・出力電圧変動：±5%
・リップルおよびノイズ：200mV未満（0〜1.0A）
・効率：80%超（230V AC入力、定格負荷の場合）
・耐電圧：一次－二次間 AC3000Vrms、50Hz、最大5mA
・耐電圧試験時間：型式試験1分間、製造試験1秒間
・絶縁抵抗：一次－二次間 10MΩ以上（500V DC）
・短絡保護：あり
・短絡復帰：障害解消後に自動復帰
・起動時オーバーシュート：通常電圧値の10%以下
・起動時間：2秒未満
・動作温度：0〜40℃
・保管温度：-20〜60℃
・相対湿度：95%以下
・動作高度：0〜3000m
・冷却方式：自然対流
・バーンイン試験：全負荷条件で4時間以上
・EMI参照規格：EN50082-1、EN55022-B、GB-17625.1-2003、GB-9254-1998
・安全参照規格：UL60950-1、EN60950-1、GB4943-2001
・AC入力コネクター：2Pin
・DC出力ケーブル：UL2468 24AWG×2C、1200mm、ブラック
・DC出力プラグ：外径5.5mm × 内径2.1mm × 長さ10mm
・振動試験周波数：10〜55Hz
・振動試験方向：X、Y、Z各軸
・振動変位：0.15mm
・振動周期：10
・落下試験：高さ1000mmから木製床へ6面落下
・付属品：スクリューターミナルアダプター

サイズ

・寸法（高さ × 幅 × 長さ）：30 × 42 × 75 mm
・重さ：0.079 ± 0.010kg
