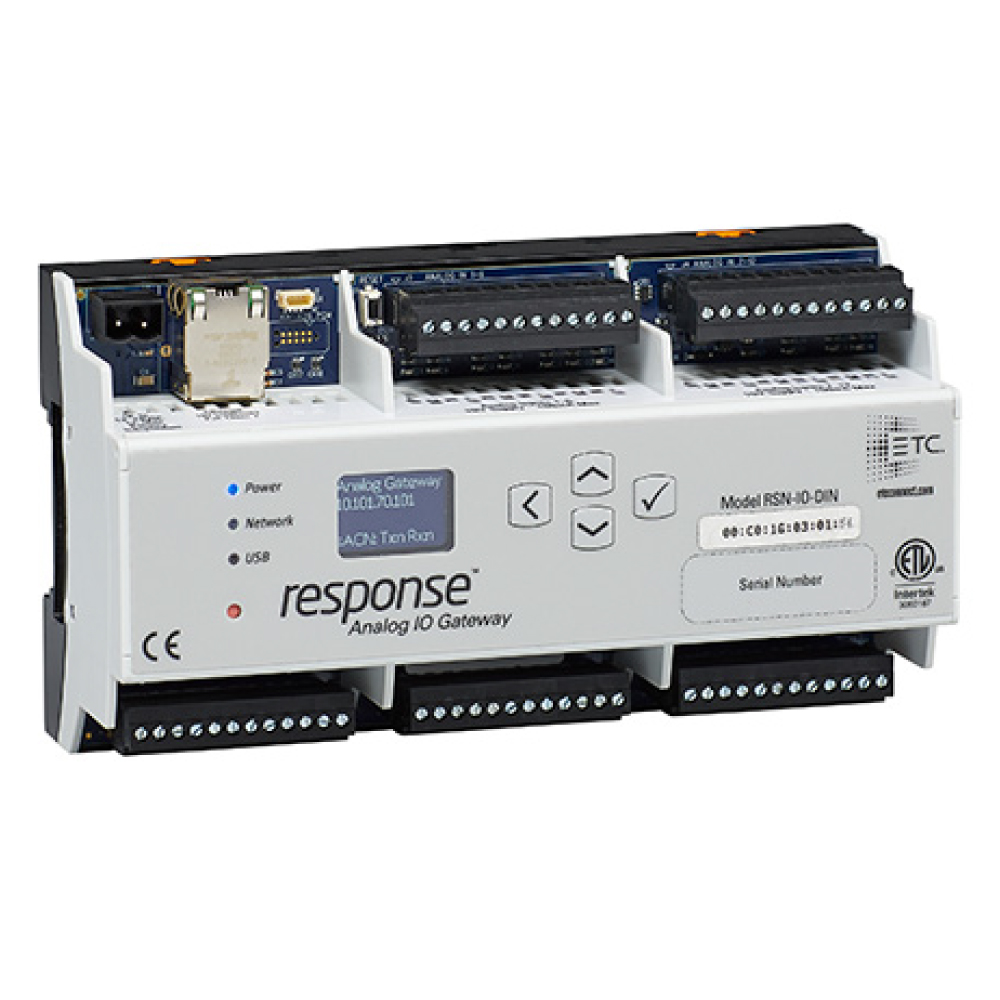

ETC Response Analog IO Gateway

販売価格はお問い合わせください。

返品特約に関する重要事項

商品詳細

概要

Response Analog IO Gatewayは、ETCシステムと外部AVシステムやビル管理システムを統合するためのゲートウェイです。12系統のアナログ入力と12系統のリレー出力を搭載し、UDP、ACN、sACNを使用してさまざまな機器との統合に対応します。

Eosコンソール、Unison Paradigm、Unison Mosaicコントロールシステムとの接続に対応しています。アナログ入力は接点入力または0〜10Vに対応し、リレー出力はノーマルオープンおよびノーマルクローズに対応します。各入出力のパラメーターはNet3 Concertソフトウェアから設定できます。

特徴

・アナログ入力×12
・リレー出力×12
・Eos、Paradigm、Mosaicシステムとの接続に対応
・UDP、ACN、sACNに対応
・接点入力または0〜10Vのアナログ入力に対応
・ウェット接点およびドライ接点入力に対応
・ノーマルオープンおよびノーマルクローズのリレー出力
・リレー出力はパイロットデューティ定格に対応
・各入出力のパラメーターをNet3 Concertソフトウェアから設定可能
・本体ディスプレイで全入出力の状態を表示
・複数のゲートウェイを接続し、追加コントローラーを使用せずに統合ネットワークのトンネリングが可能
・4ボタンインターフェース
・ネットワークおよび電源アクティビティインジケーター
・DINレール取付
・PoEまたは12〜24V DC電源入力に対応

仕様

・製品名：Response Analog IO Gateway
・モデル：RSN-IO-DIN
・アナログ入力：12系統
・アナログ入力方式：接点入力または0〜10V
・アナログ入力端子：着脱式ライジングクランプスクリューターミナル×2、各端子6入力
・アナログ入力：各入力に入力およびコモン端子
・アナログ入力電圧：0〜10V
・補助電源：10V、100mA／ゲートウェイ
・接点入力：ウェット接点、ドライ接点
・アナログ入力によるACNメッセージ：接点状態またはアナログ制御
・アナログ入力によるUDPメッセージ：0〜10V入力のHighからLow、またはLowからHighへの変化時にユーザー定義メッセージを送信
・アナログ入力によるsACN制御：0〜10V入力からマッピングしたsACNレベル
・リレー出力：12系統
・リレー出力端子：着脱式ライジングクランプスクリューターミナル×3、各端子4出力
・リレー接点：N.O.、N.C.、COM
・リレー形式：単極双投
・リレー出力定格：0.5A、30V DC/AC
・リレー制御：ACN、UDP、sACN
・リレー出力：パイロットデューティ定格
・設定：Net3 Concertソフトウェア
・ディスプレイ：識別、状態表示、設定用オンボードディスプレイ
・操作部：4ボタン
・ネットワーク接続：メスRJ45×1
・ネットワーク：10BASE-T、100BASE-TX
・PoE：IEEE 802.3af
・PoE Class：Class 2
・外部電源入力：12〜24V DC
・外部電源使用時の最大消費電力：12W
・外部電源最大入力電流：1A
・本体：成形プラスチック筐体
・DINサイズ：9ユニット
・取付：DIN43880準拠、35/7.5レール
・電源インジケーター：青
・ネットワークアクティビティインジケーター：緑
・使用周囲温度：0〜40℃
・使用周囲湿度：5〜95%（結露なきこと）
・適合規格：cETLus、CE、RoHS、WEEE
