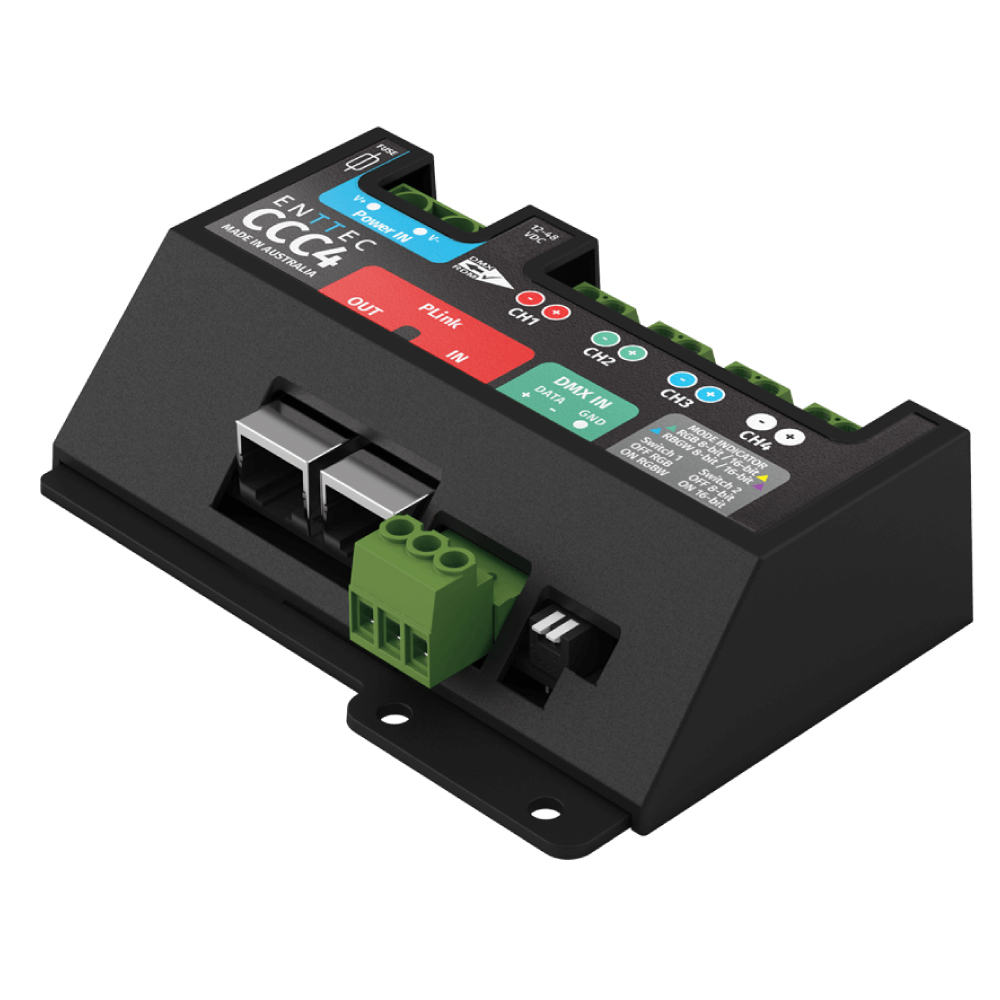

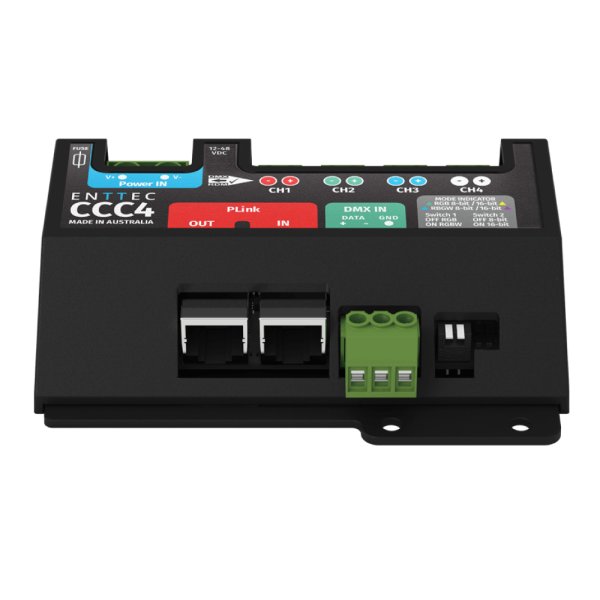

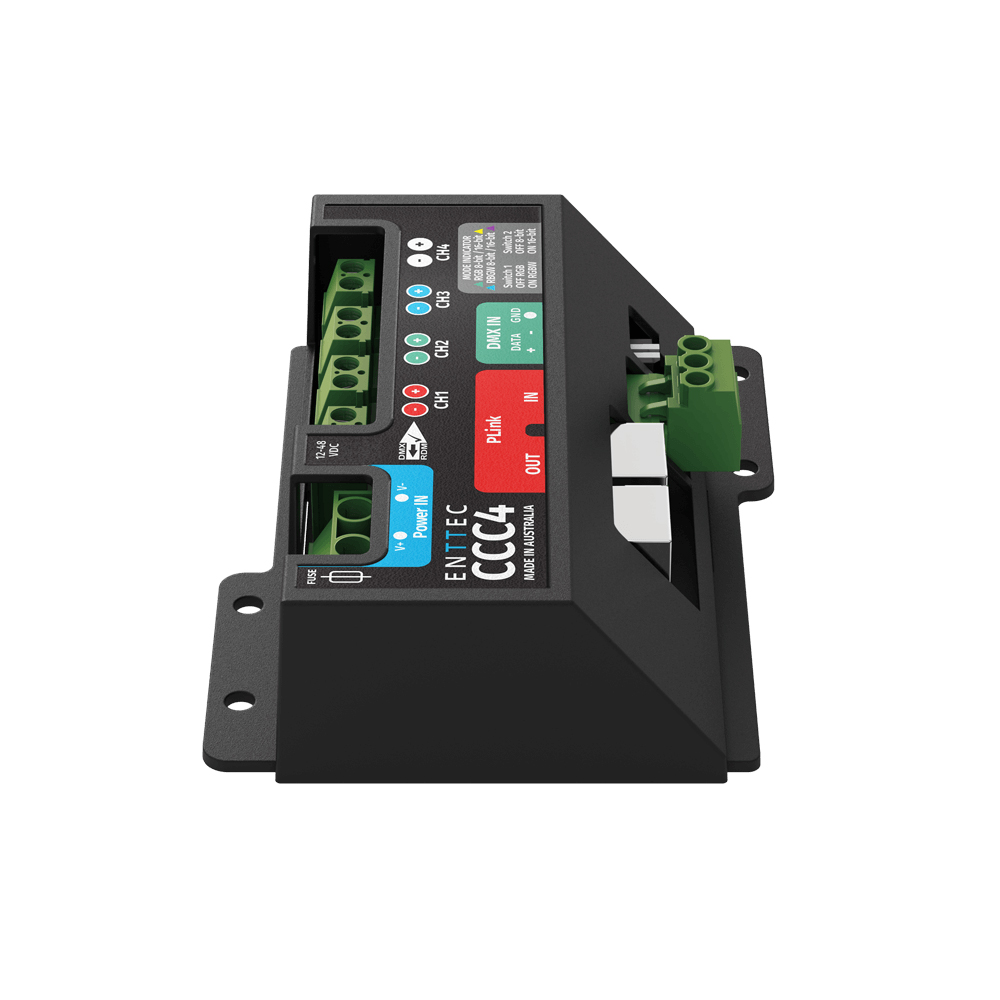

ENTTEC CCC4 [73927]

販売価格はお問い合わせください。

返品特約に関する重要事項

商品詳細

概要

CCC4は、PLINKまたはDMX/RDMに対応した4チャンネルの自動アドレス設定対応定電流LEDディマーです。12〜48V DCの対応フィクスチャーに対し、1チャンネルあたり最大1Aの定電流出力に対応し、定電流出力値は仕様に合わせて工場設定できます。

安定化された電流出力により、特に高出力LEDでの焼損や熱暴走を抑え、安定した明るさを実現します。ENTTEC PIXELATORシリーズコントローラーとは、自動アドレス設定に対応した長距離PLINKプロトコルで接続でき、Cat6ケーブルを使用して最大300mのデイジーチェーン接続が可能です。DMX接続ではRDMによる開始アドレス設定に対応し、DMXからPLINKへの変換も行えます。

特徴

・1チャンネルあたり最大1Aの調光対応定電流出力
・12〜48V DC電源入力
・1KHz PWMリフレッシュレート
・PLINKによる自動アドレス設定およびデイジーチェーン接続
・DMX/RDMによる最大300mのデイジーチェーン接続
・RDMによる識別およびアドレス設定
・DMXからPLINKへの変換
・RGB/RGBWおよび8-bit/16-bit動作モードをDIPスイッチで切り替え可能
・ステータスLED搭載
・短絡保護用のユーザー交換可能なブレードヒューズ
・内部過熱保護
・自然対流冷却

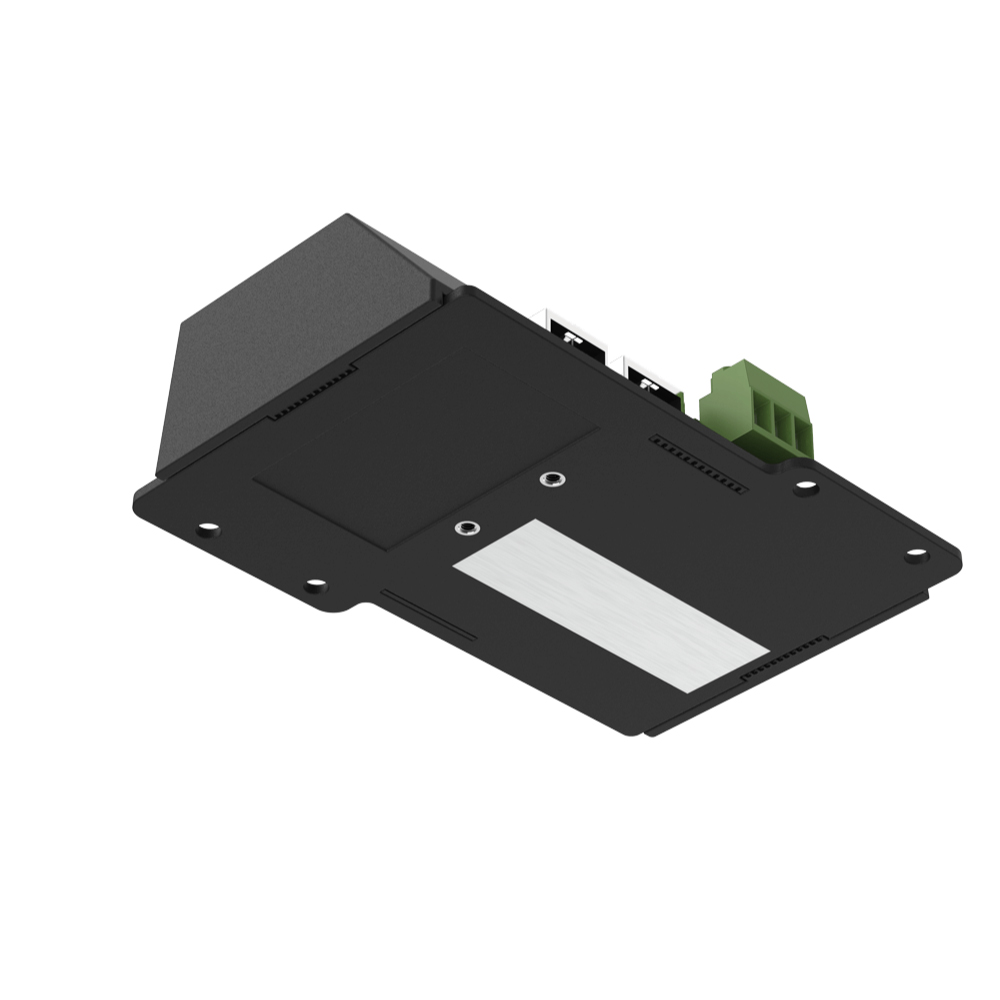

・表面取付対応

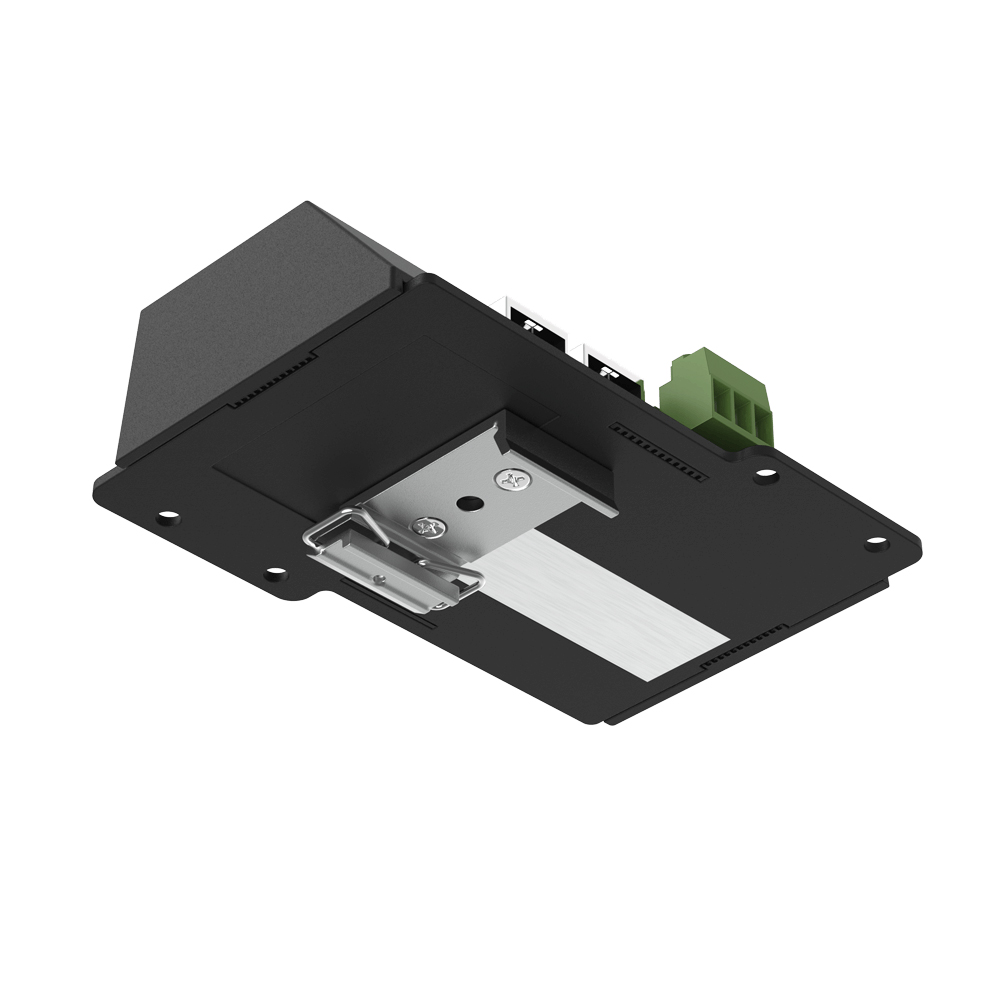

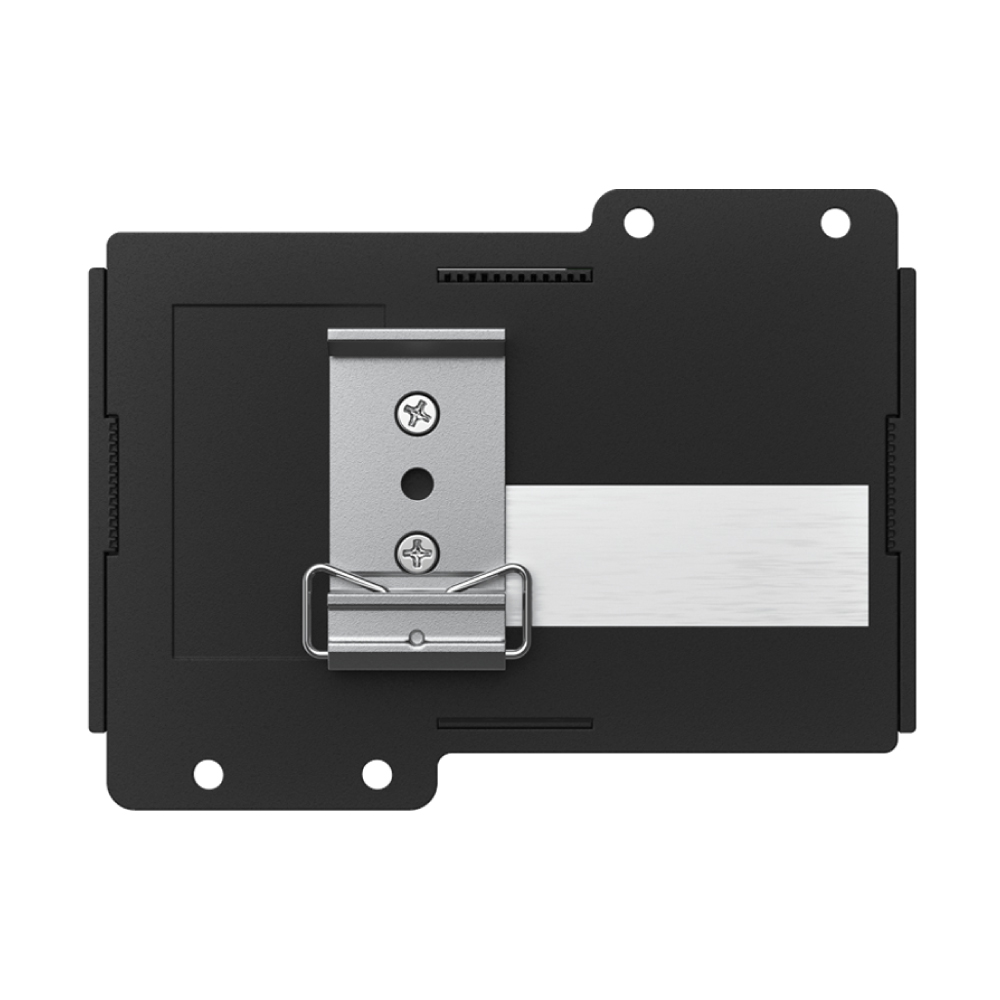

・TS35 DINレール取付対応

仕様

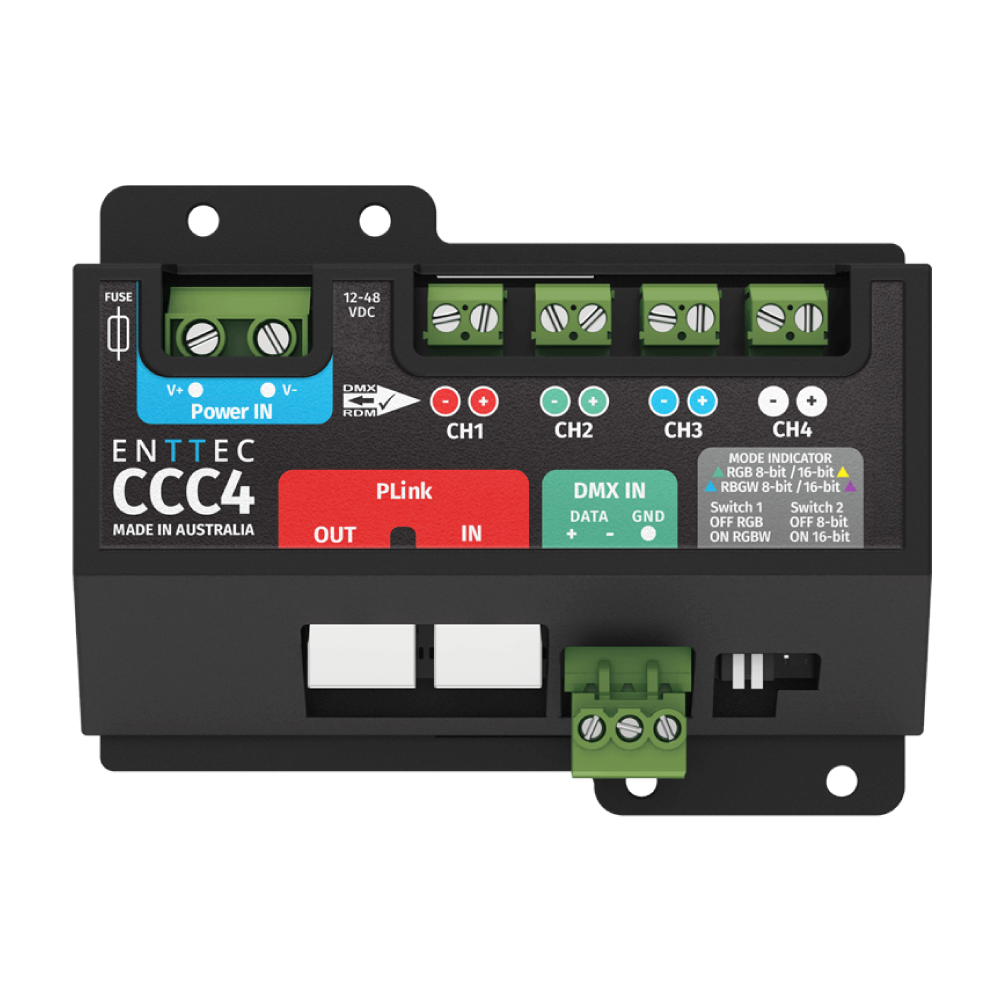

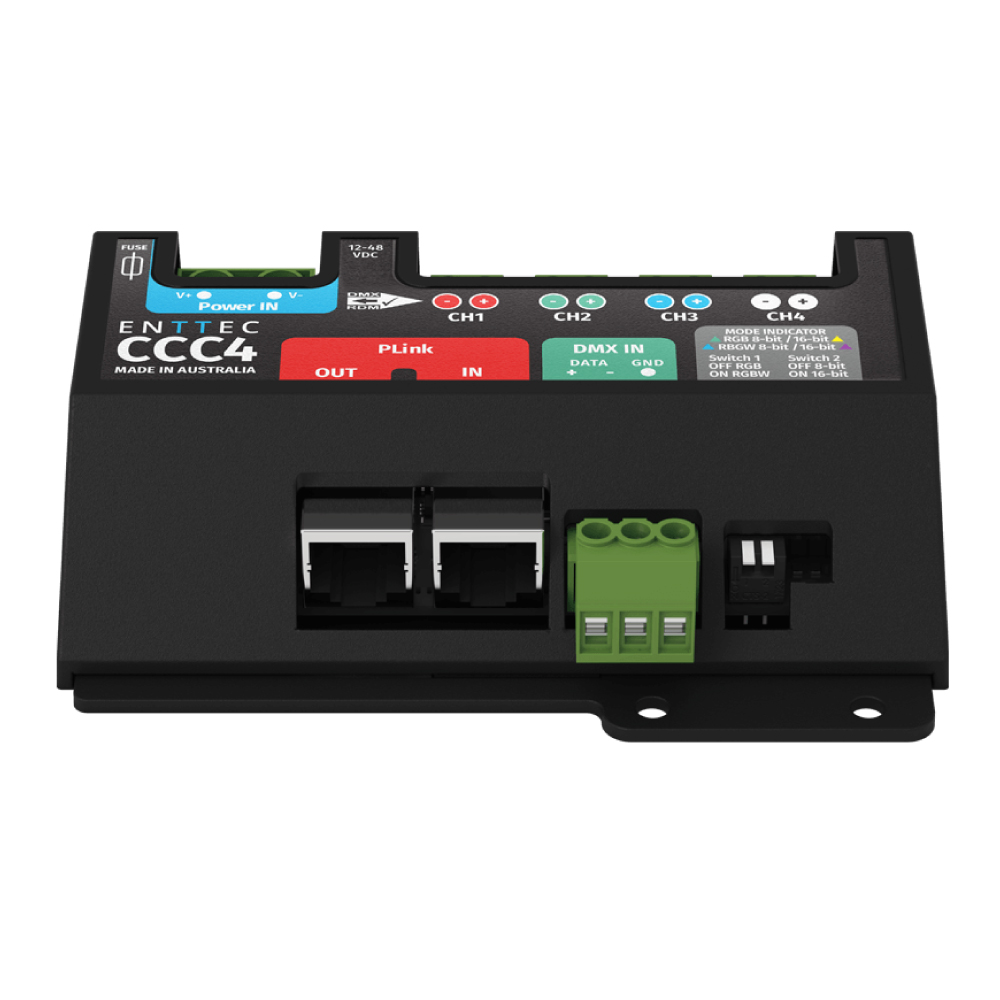

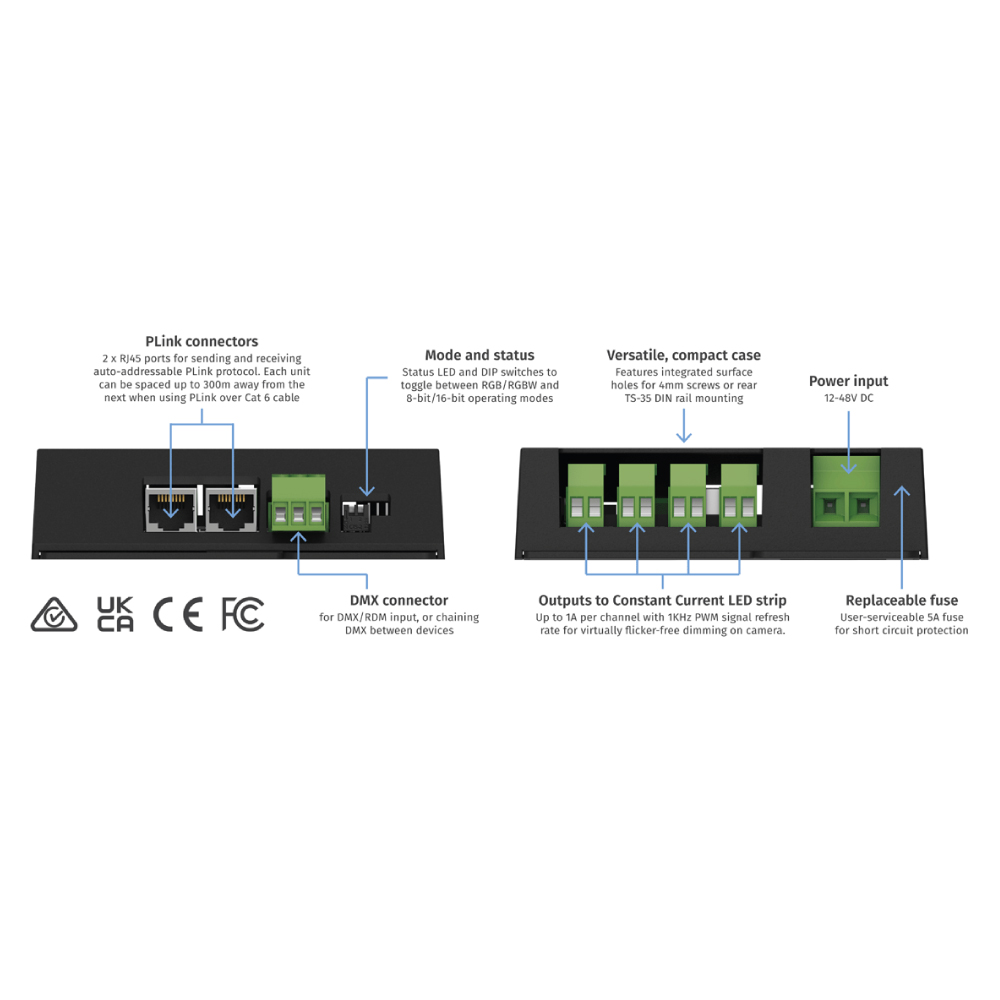

・電源入力：スクリューターミナル×1
・DMX入力：スクリューターミナル×1

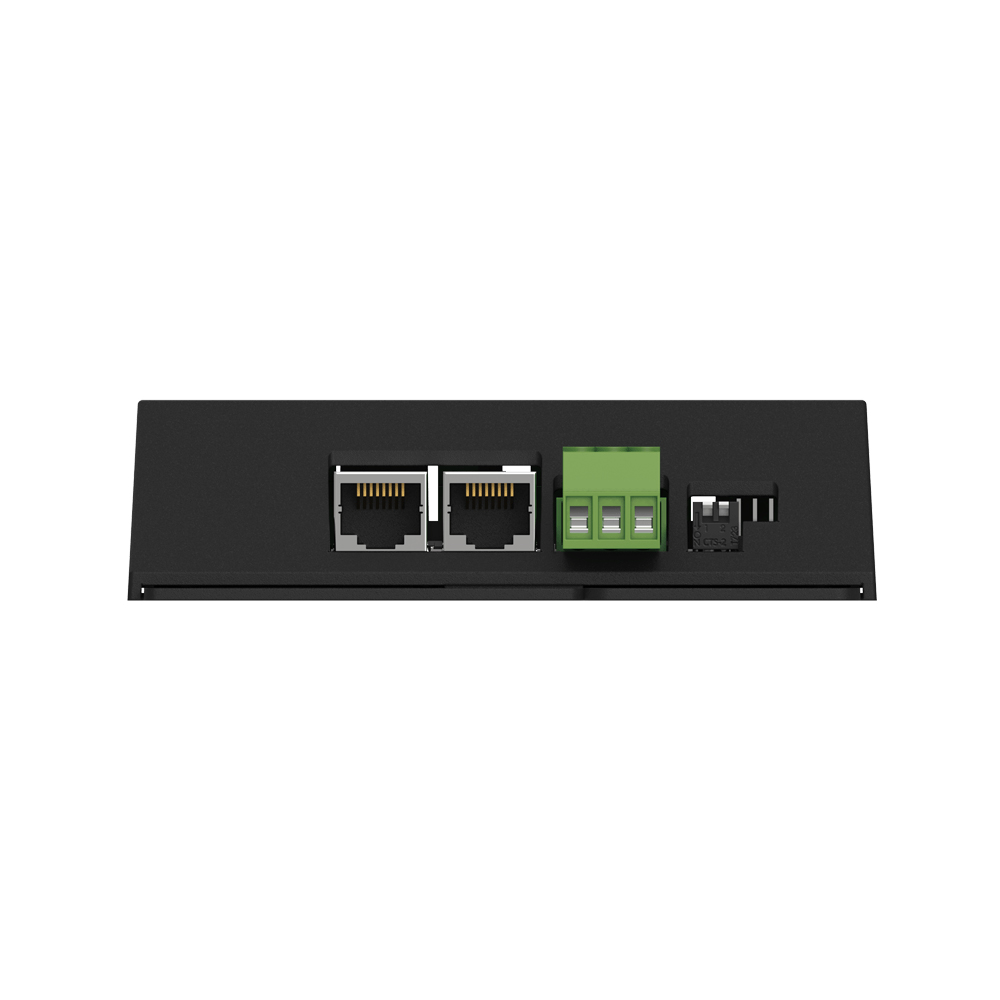

・PLINK入力：RJ45×1
・PLINK出力：RJ45×1

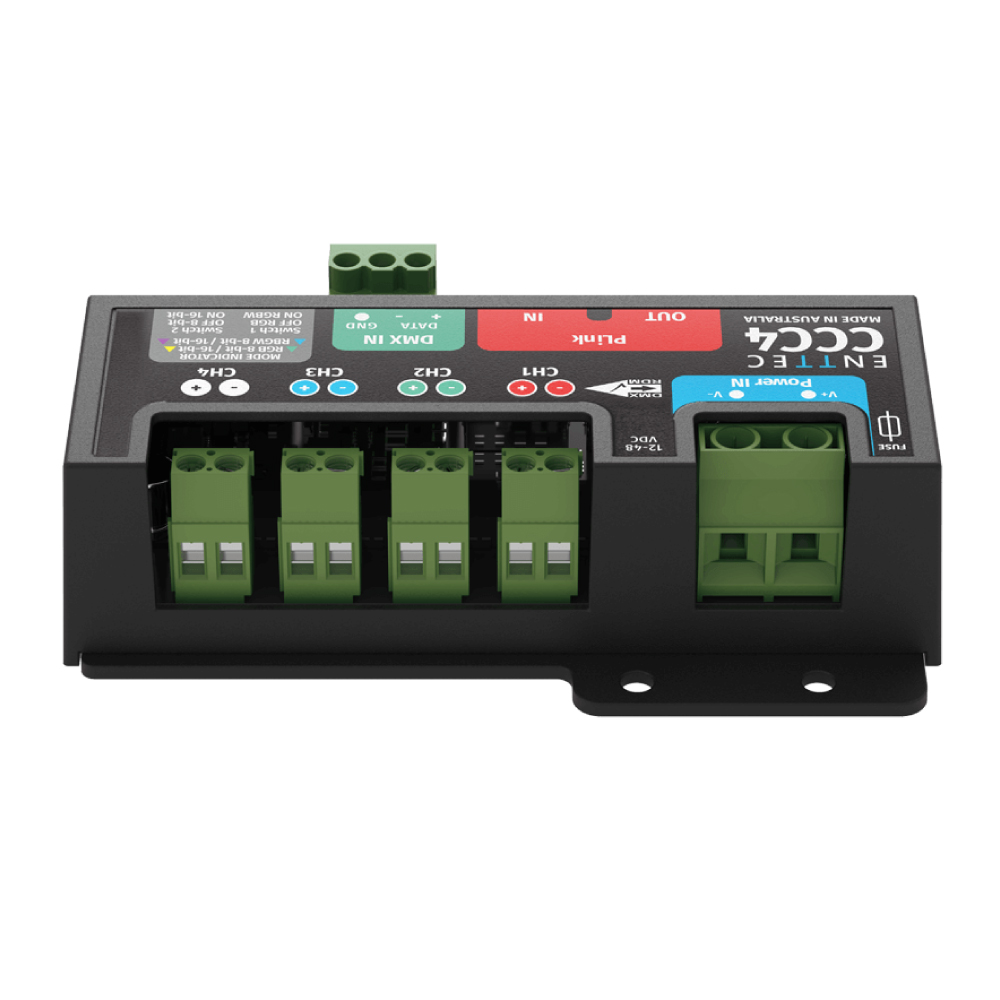

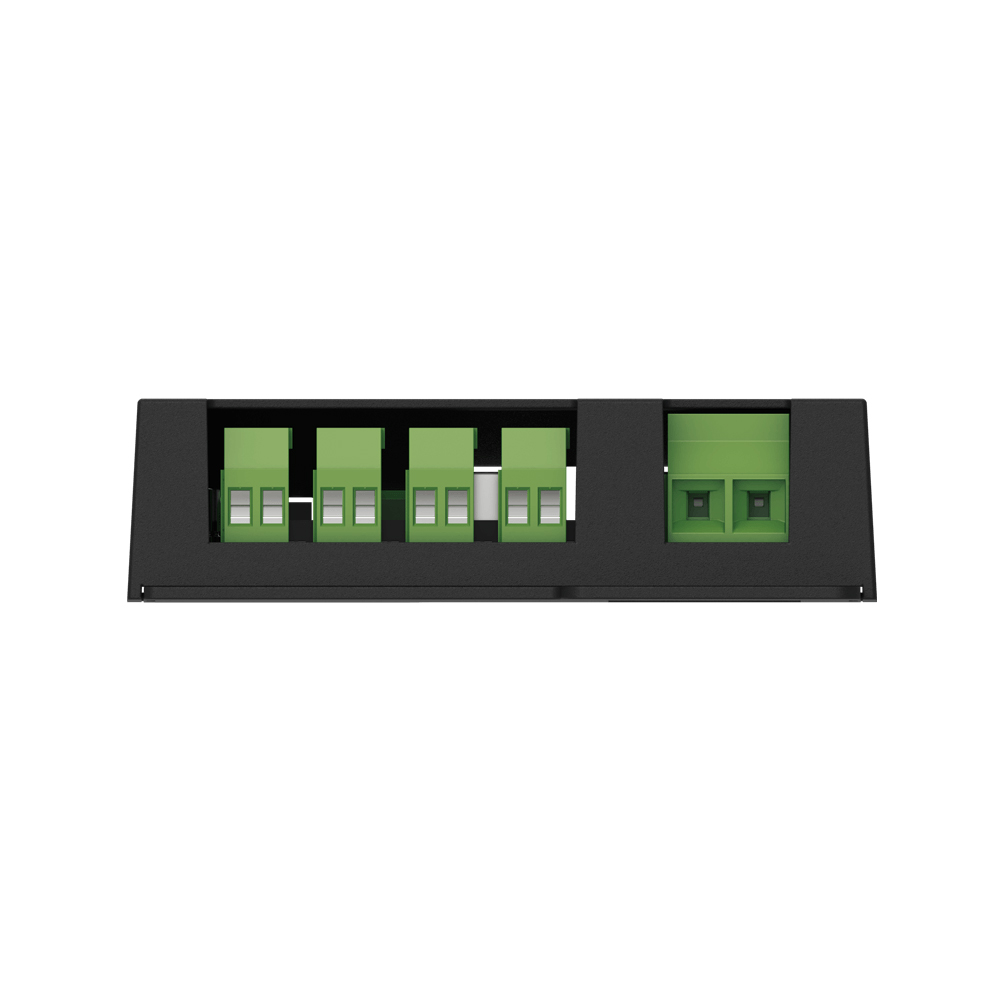

・定電流出力：スクリューターミナル×4
・保護等級：IP20
・データ入力プロトコル：DMX512、PLINK
・データ出力プロトコル：PLINK
・RDM機能：開始アドレス設定、温度監視、ファームウェア更新
・開始アドレス設定：PIXELATORシリーズコントローラーを使用したPLINK、DMX/RDM
・DMX/RDM初期開始チャンネル：1
・調光解像度：8-bit／16-bit
・8-bit RGBモード：3チャンネル
・8-bit RGBWモード：4チャンネル
・16-bit RGBモード：6チャンネル
・16-bit RGBWモード：8チャンネル
・チェーンあたりのDMX入力容量：最大1ユニバース
・チェーンあたりのPLINK入力容量：最大8ユニバース
・DMX最大チェーン長：300m／チェーン
・PLINK最大チェーン長：CCC4間300m
・入力電圧：12〜48V DC
・最大電流定格：4.5A（4チャンネルモード）
・最大出力電力：48W（12Vの場合）
・最大出力電力：96W（24Vの場合）
・最大出力電力：192W（48Vの場合）
・本体最大消費電力：1.5W
・1チャンネルあたりの最大電流：1A
・逆極性保護：あり（電源ポートのみ）
・過熱保護：あり
・過熱時動作：出力強度を3秒かけて消灯し、温度低下後に受信値まで復帰
・PWM周波数：1KHz固定
・ユーザー交換可能ヒューズ：ATO 5Aブレードヒューズ
・冷却方式：自然対流
・使用温度：0〜50℃
・使用湿度：5〜95%（結露なきこと）
・取付方法：表面取付、TS35 DINレール取付
・本体材質：ABS樹脂
・保証：3年間メーカー返送保証
・付属品：CCC4
・付属品：TS35 DINクリップ
・付属品：DINクリップ取付ネジ×2
