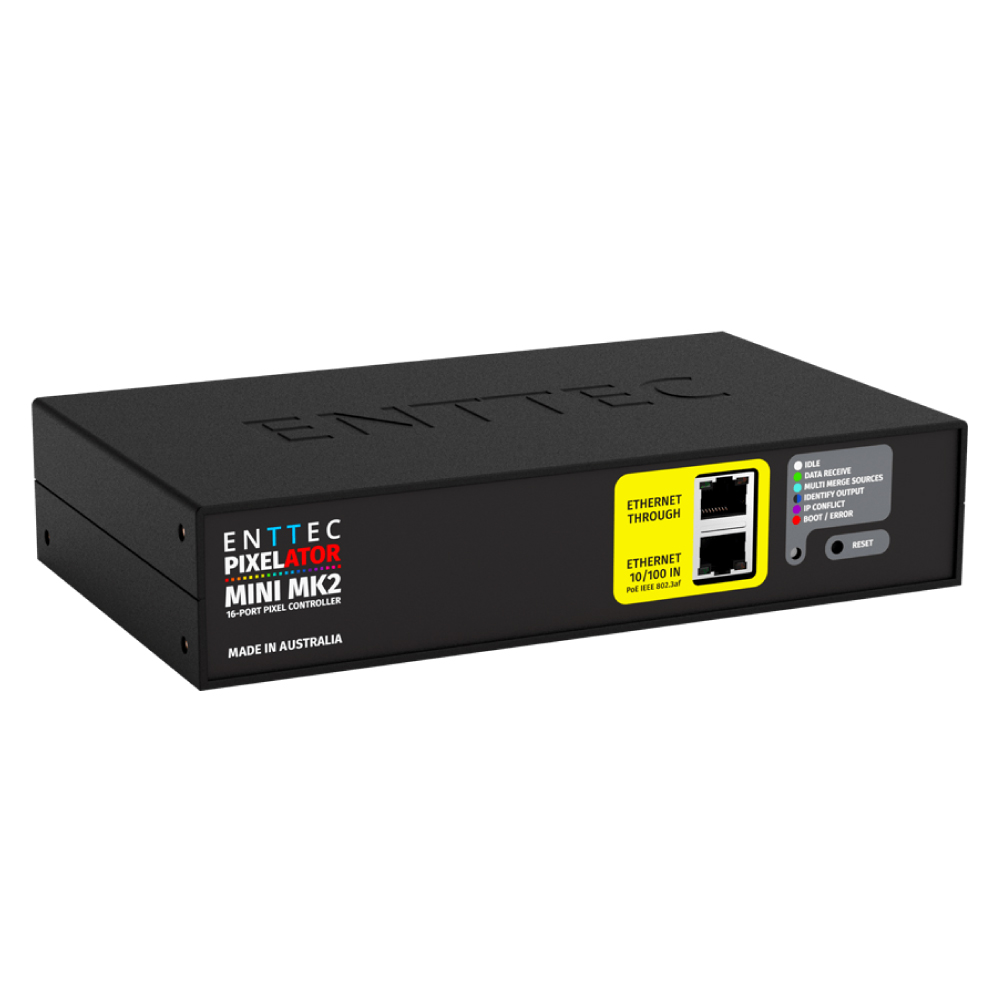

ENTTEC PIXELATOR MINI MK2

販売価格はお問い合わせください。

返品特約に関する重要事項

商品詳細

概要

PIXELATOR MINI MK2は、スマートで費用対効果に優れた照明制御ソリューションです。ラック、平面、DINレールに取り付け可能なコンパクト設計で、eDMXをLEDピクセルプロトコルへ変換し、最大128ユニバースのデータを出力できます。

大規模LED設備向けに、PLink Injectorを介してイーサネットをSPIピクセル信号へ変換する、128ユニバース対応コンバーターです。

Pixelator Mini Mk2は、LEDピクセルドットおよびLEDストリップの制御を簡素化する設備向けハブです。ENTTECのPLinkシステムの一部として、PLink Injectorを使用したSPIピクセル変換用の16系統のイーサネットポートを備え、Art-Net、sACN、ESPによる最大128ユニバースのデータを、最大300mまで信号品質を維持して伝送します。

デイジーチェーン接続に対応する2系統のイーサネットポートとPoE給電に対応し、複雑な設備におけるネットワーク構築と電源供給を効率化します。

各ポートにPLink Injectorを接続することで、制御データをSPIプロトコルへ変換し、LEDピクセル機器へ信号を伝送します。20種類を超えるLEDプロトコルに対応し、プロトコルのカスタマイズも可能です。ファームウェアの更新と設定は、ローカルホストのWebインターフェースから行えます。屋外で使用する場合は、屋外用PLink InjectorまたはCVC4調光器と組み合わせることで、最小限の設定で幅広い制御が可能です。

OCTOは、選択したSPIプロトコルを出力し、各ポートを照明機器へ直接接続するコンパクトなピクセルコントローラーです。一方、PIXELATOR MINIおよびPIXELATOR MINI MK2はSPIプロトコルを直接出力せず、長距離伝送時にも信号品質を維持するよう設計されたENTTEC独自のPLinkプロトコルを送信します。

Pixelatorの出力ポートには、本体から最大300m離れた位置までPLink Injectorを接続できます。PLink Injectorは照明機器の近くに設置し、PLinkデータを必要なSPIプロトコルへ変換します。厳しい環境条件の設備向けには、IP66対応のPLink Injectorも用意されています。

OCTOが変換できるデータは最大16ユニバース、PIXELATOR MINIは最大32ユニバース、PIXELATOR MINI MK2は最大128ユニバースです。長距離伝送に加えて多数の制御チャンネルを利用できるため、高密度の配列や複雑な高解像度設備に対応します。

OCTOとPIXELATORはいずれもSPI入力方式のLEDピクセル機器を制御できますが、PIXELATORシリーズは定電圧および定電流機器の制御にも対応します。PLink Injectorの代わりに、定電圧照明にはCVC4定電圧調光器、定電流照明にはCCC4定電流調光器を使用します。

特徴

・最大128ユニバースのDMX over EthernetデータをPLinkピクセルデータへ変換
・16系統のPLink出力ポートを搭載
・各出力ポートから最大8ユニバースを出力
・1ポートあたり6ユニバースを超える設定時にオーバードライブモードを自動有効化
・Art-Net、sACN、ESP入力に対応
・PLink Injectorを使用して最大300mまでデータを伝送
・2系統のイーサネットポートによるデイジーチェーン接続
・PoE IEEE 802.3afによる給電に対応
・同一ネットワーク上のWebブラウザーから設定、管理、更新が可能
・任意の入力ユニバース番号を任意の出力ポートへ割り当て可能
・ピクセルグループの作成によりDMX入力制御チャンネル数を削減可能
・固定IPおよびDHCPによるネットワーク設定に対応
・ピクセル配列を設定し、標準的な照明機器の配列を照明コントローラー上で構成可能
・内部バッファーと同期ロジックにより、16系統のPLink出力ポートを同期
・ArtSyncにより複数の本体を同期
・最大128ユニバースのピクセルを制御
・最大16,384 RGBWピクセル、21,840 RGBピクセル、65,536 Wピクセルを制御
・20種類を超える内蔵ピクセルプロトコルを出力可能
・ポート1〜4、5〜8、9〜12、13〜16のグループごとに、最大4種類の異なるプロトコルを同時出力可能
・カスタム機能により、ファームウェアの追加を依頼せずに任意のピクセル機器用プロトコルを作成可能
・24時間365日の運用を想定したサージ保護設計
・データ配線の電圧スパイク、静電気、電気的ノイズによる影響を自動抑制
・ラック、平面、TS35 DINレールへの取り付けに対応
・EMUアプリケーションおよびArtPollによるネットワーク上での検出に対応
・対応プロトコル：APA 104、GS8208B、SPXL（16-bit）、SK6812、SJ1221（16-bitおよび8-bit）、TM1804、TM1812、TM1814、TLC5973（16-bitおよび8-bit）、UCS1903、UCS2903、UCS2904、UCS8903（16-bitおよび8-bit）、UCS8904（16-bitおよび8-bit）、WS2811、WS2812、WS2812B、WS2813、WS2815、WS2818、9PDOT（16-bitおよび8-bit）
・製品バージョンのファームウェア画面にWS2818の選択肢がない場合は、WS2811またはWS2812Bを選択

仕様

・型番：PIXELATOR MINI MK2
・SKU：70068

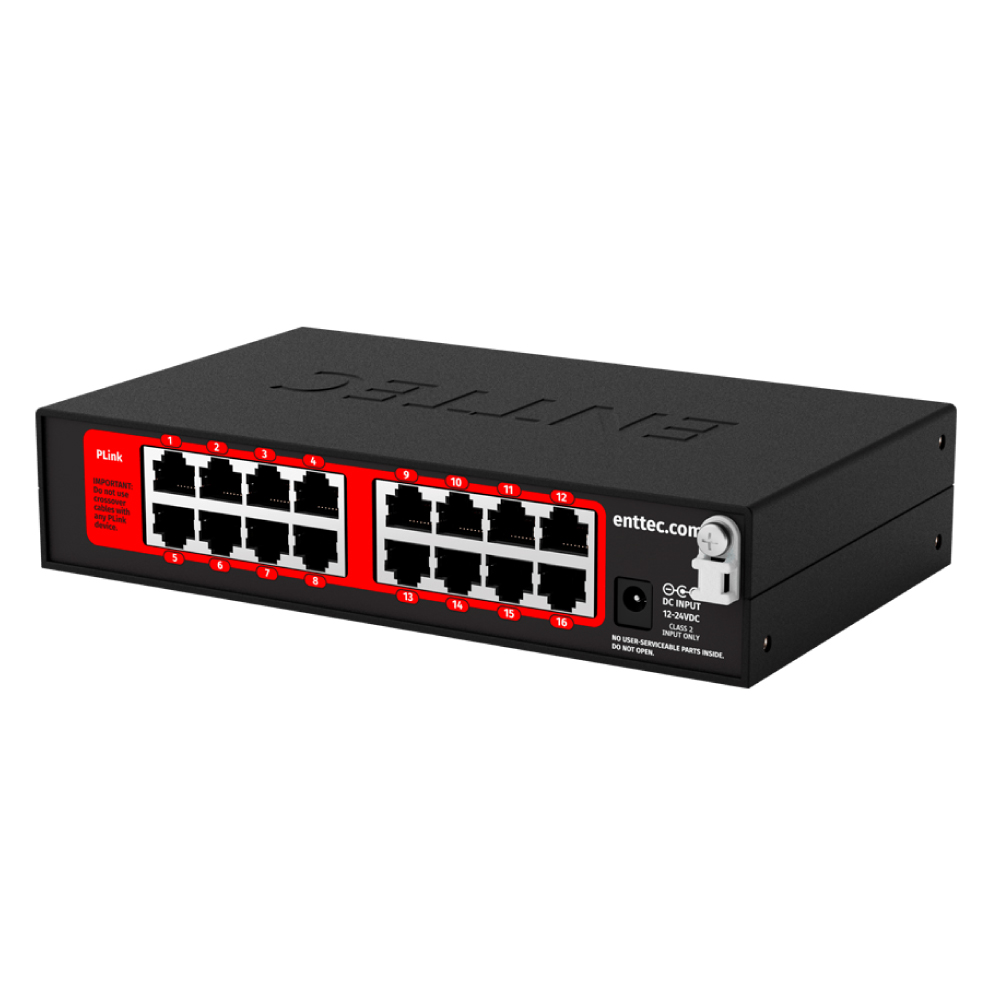

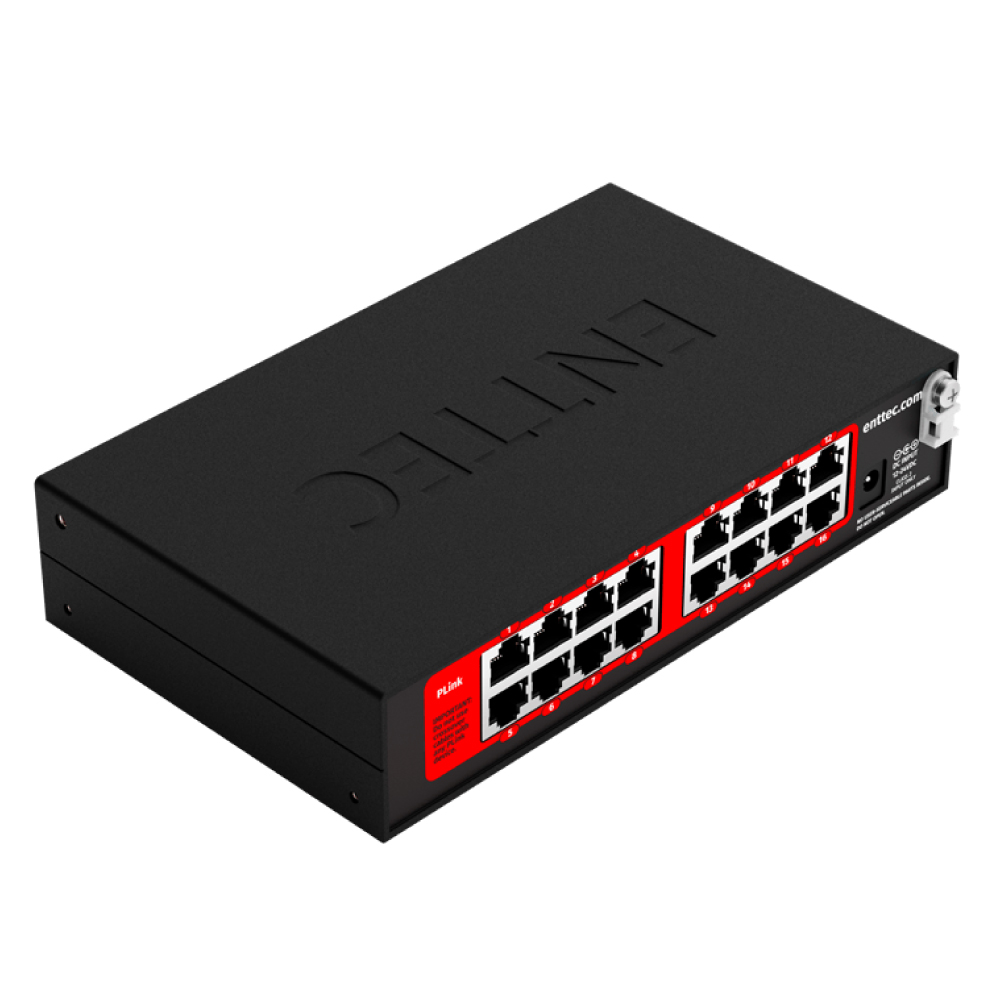

・コネクター：電源入力×1（DCジャック）、イーサネット×2（RJ45）、PLink出力×16（RJ45）
・入力電圧：12〜24V DC／PoE IEEE 802.3af
・電源入力：DCジャック
・付属電源：12V電源および各国対応プラグ
・最大消費電力：3.2W
・入力ポート：RJ45イーサネット×1／PoE IEEE 802.3af
・スルーポート：RJ45イーサネット×1
・スルーポート用途：本体のデイジーチェーン接続
・入力プロトコル：Art-Net、sACN、ESP

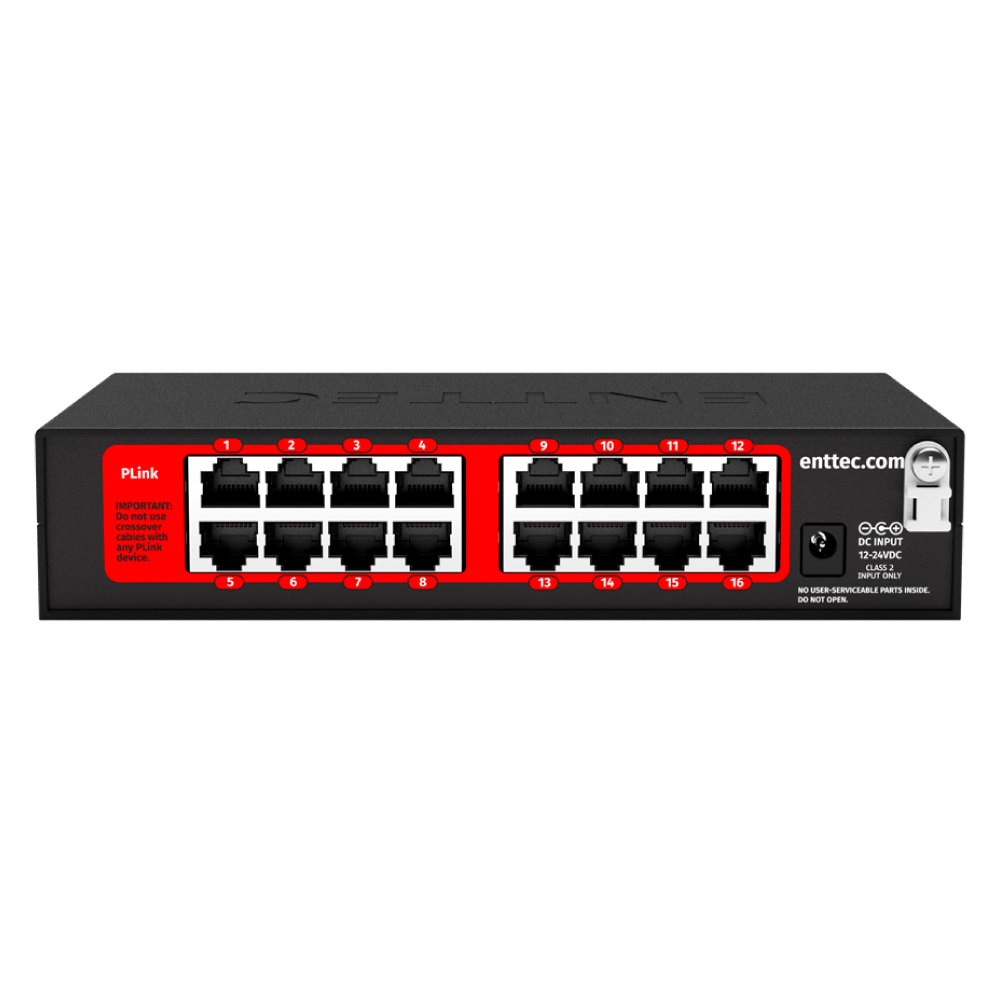

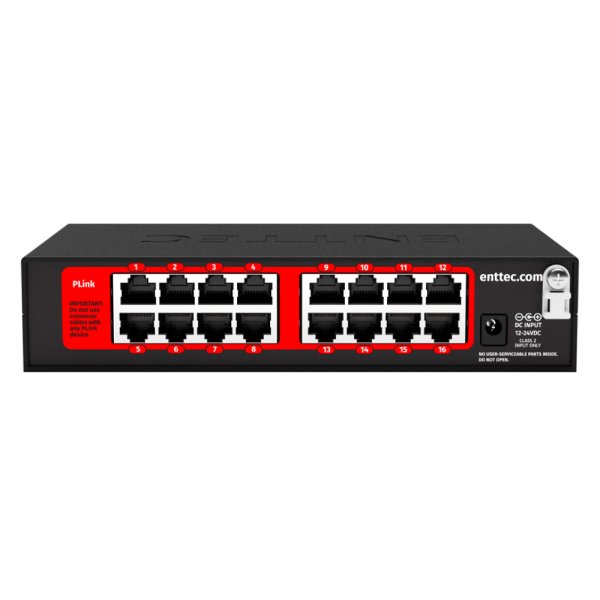

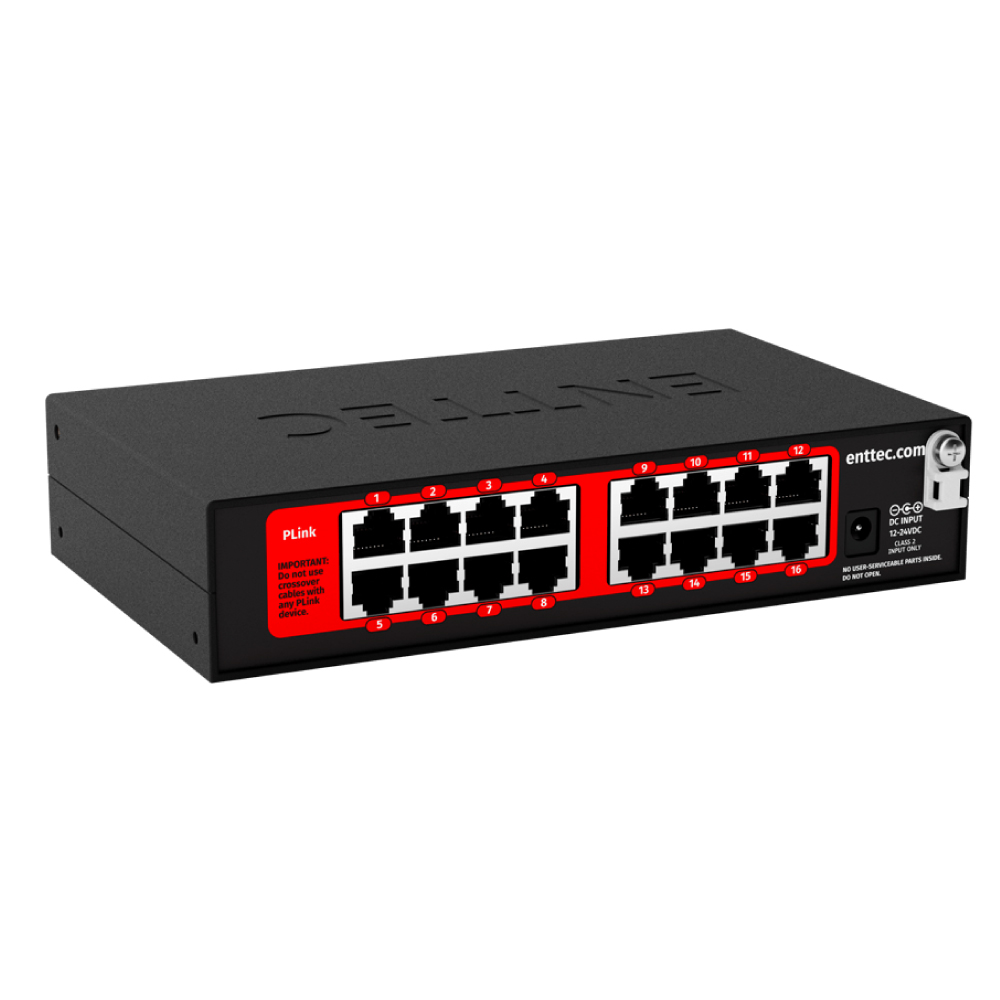

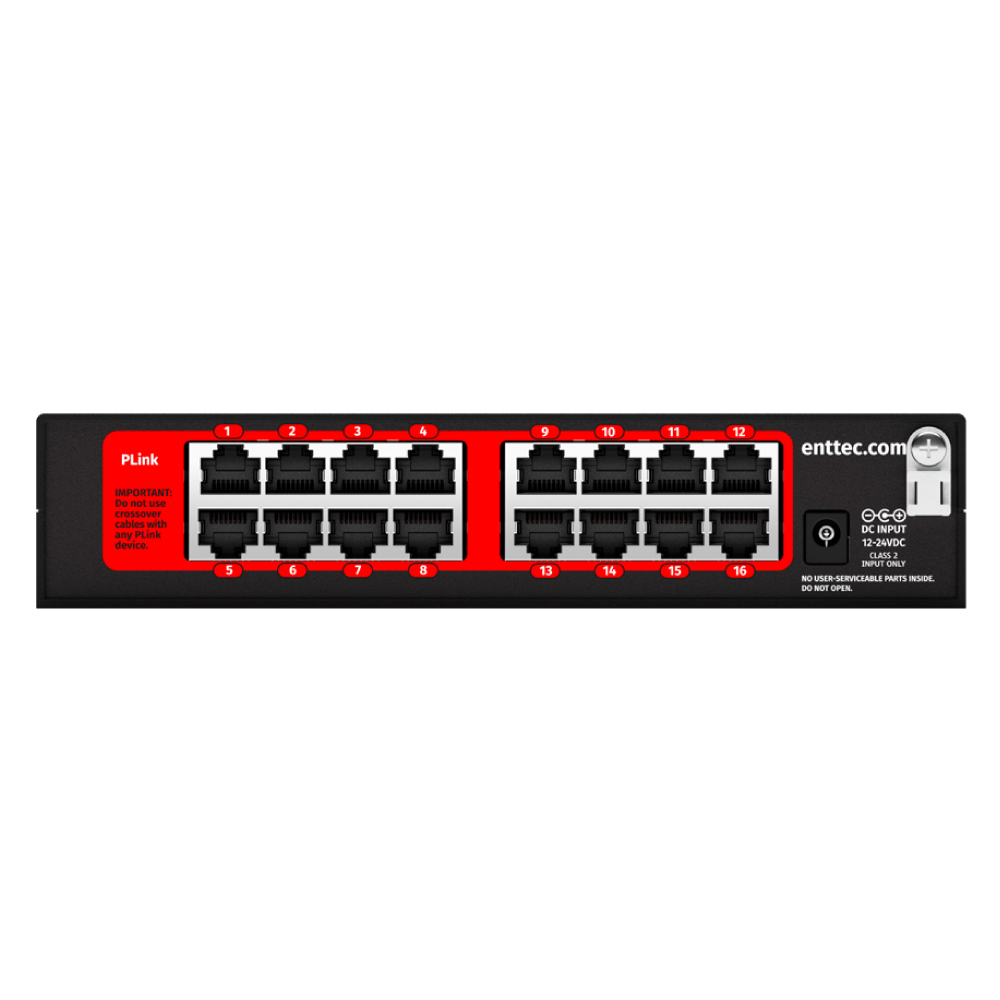

・出力ポート：RJ45 PLink出力×16
・出力プロトコル：PLinkデータ内のSPI
・最大出力ユニバース数：128ユニバース

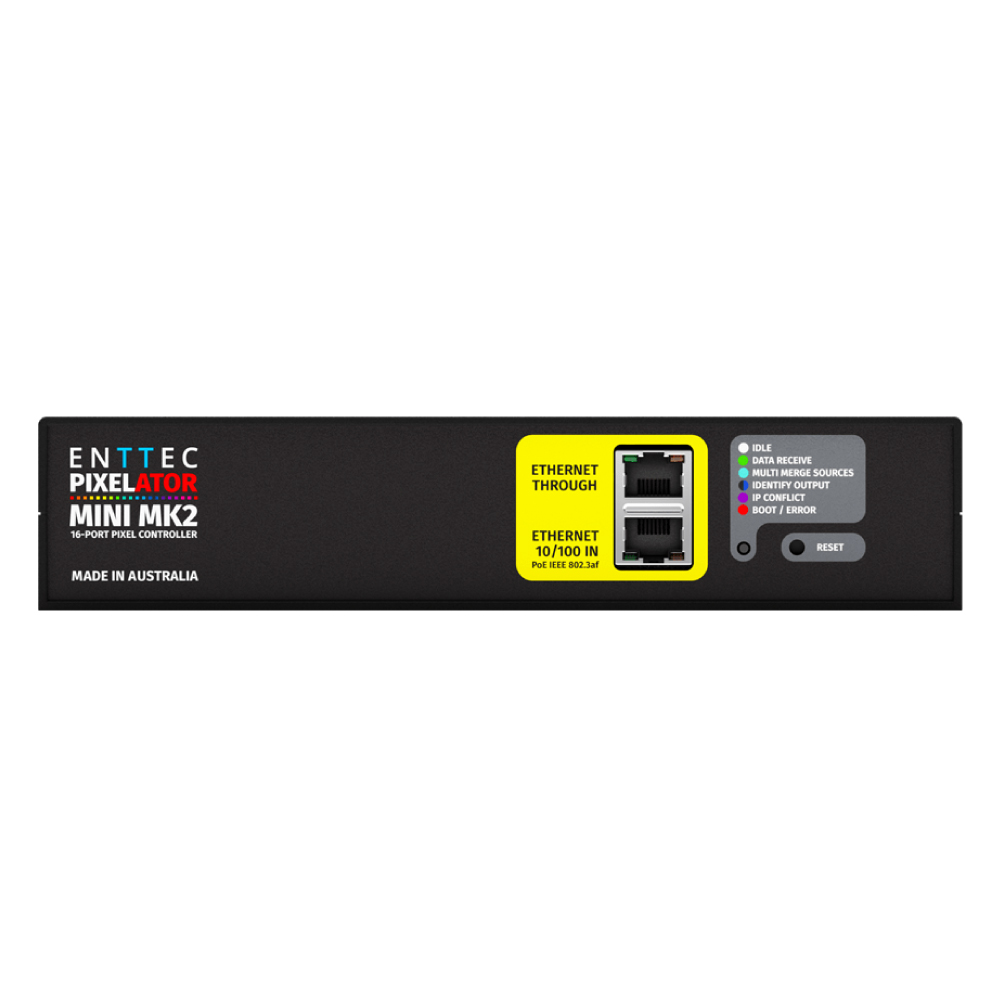

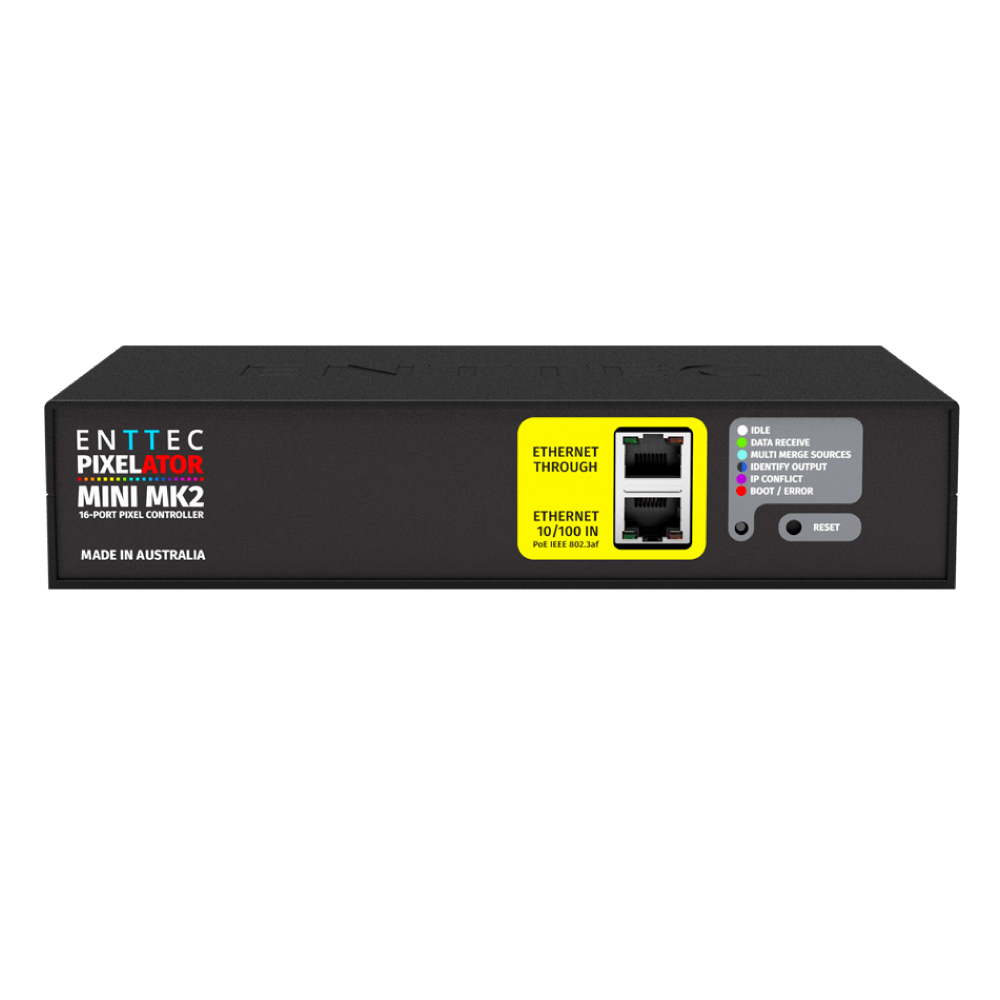

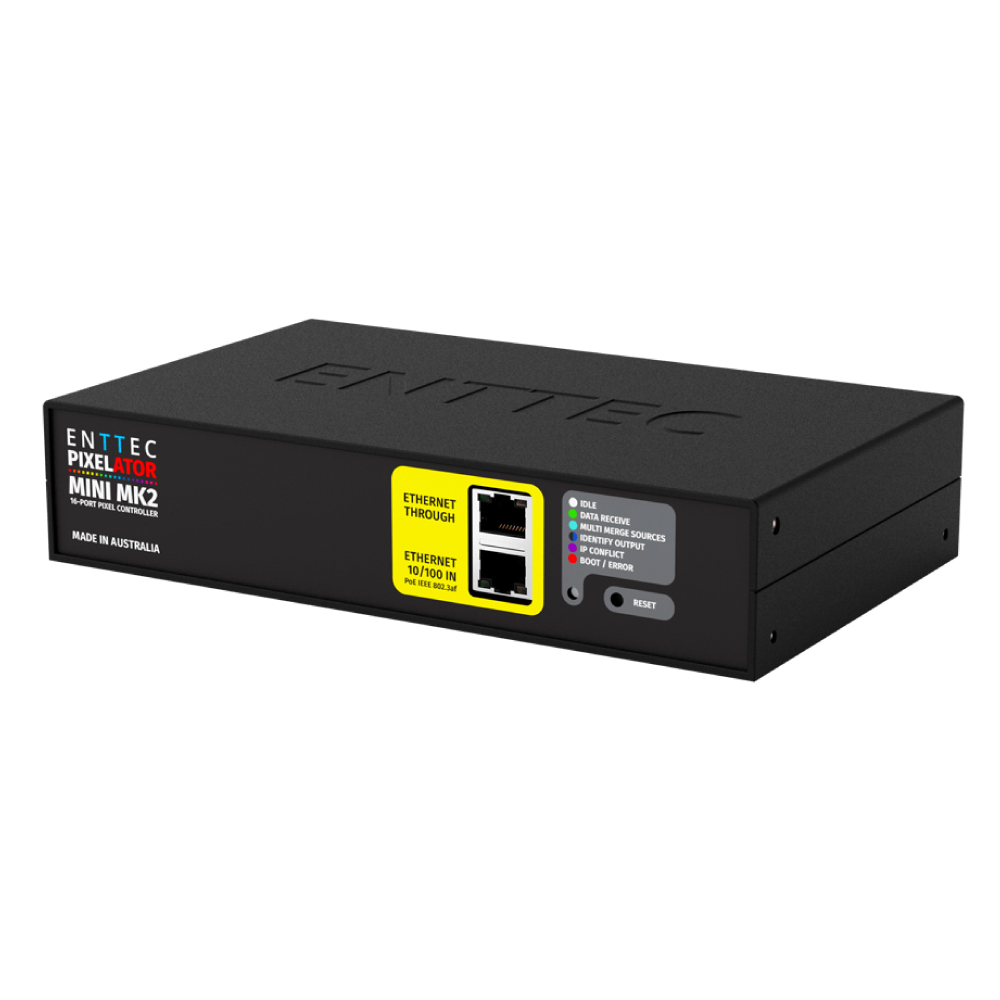

・LEDインジケーター：前面ステータスLED、ネットワークリンクおよび通信状態表示
・ネットワークリンクおよび通信状態表示：RJ45ポートに内蔵
・ネットワーク速度：10/100Base-T
・ネットワーク設定：固定IP／DHCP
・設定および更新：Webインターフェース
・ESD保護：各ポートに復帰型ヒューズおよびTVS抑制回路
・サージ保護：全ポート対応
・本体材質：ABSおよびアルマイト処理アルミニウム
・IP等級：IP20
・動作温度：0〜50℃
・動作湿度：5〜95％、結露しないこと
・冷却方式：自然対流

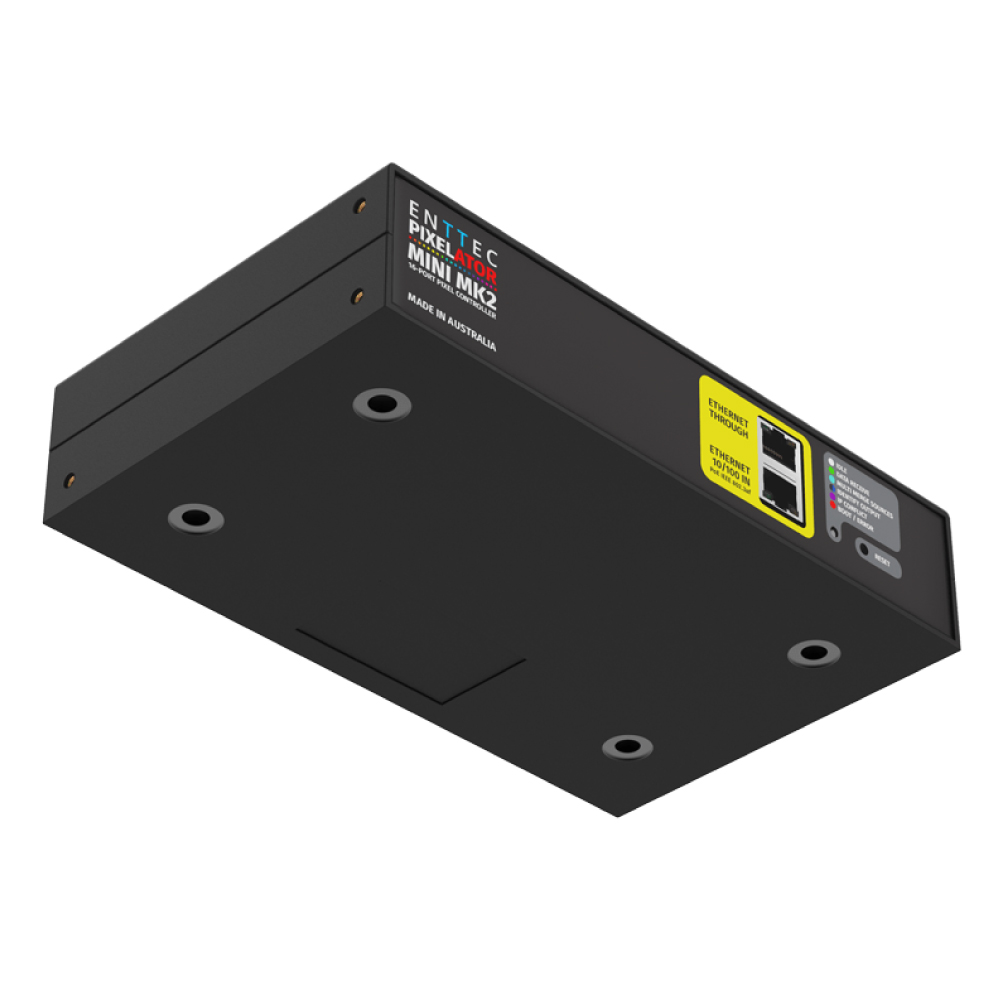

・取り付け方法：ラック、平面、TS35 DINレール
・取り付け用クリップ、ネジ、粉体塗装アルミニウム製取付金具付属
・保証：メーカーへの返送を条件とする3年間保証
・適合規格：RCM（オーストラリア／ニュージーランド）、CE／WEEE（EU）、UKCA（英国）、FCC（米国）
