DFD DMXバックアップスイッチ 1系統 A/B Switch Box／5 pin XLR仕様 [SW1-5]

概要

DMXバックアップスイッチ 1系統 A/B Switch Boxは、DMX512信号を2つの入力ソースから選択するための手動切替スイッチです。SW1は1系統のDMX512ユニバースに対応し、A入力×1、B入力×1、出力×1を切り替えます。標準仕様ではData+とData-を切り替えます。

特徴

・1系統のDMX512ユニバースに対応
・A入力×1、B入力×1、出力×1

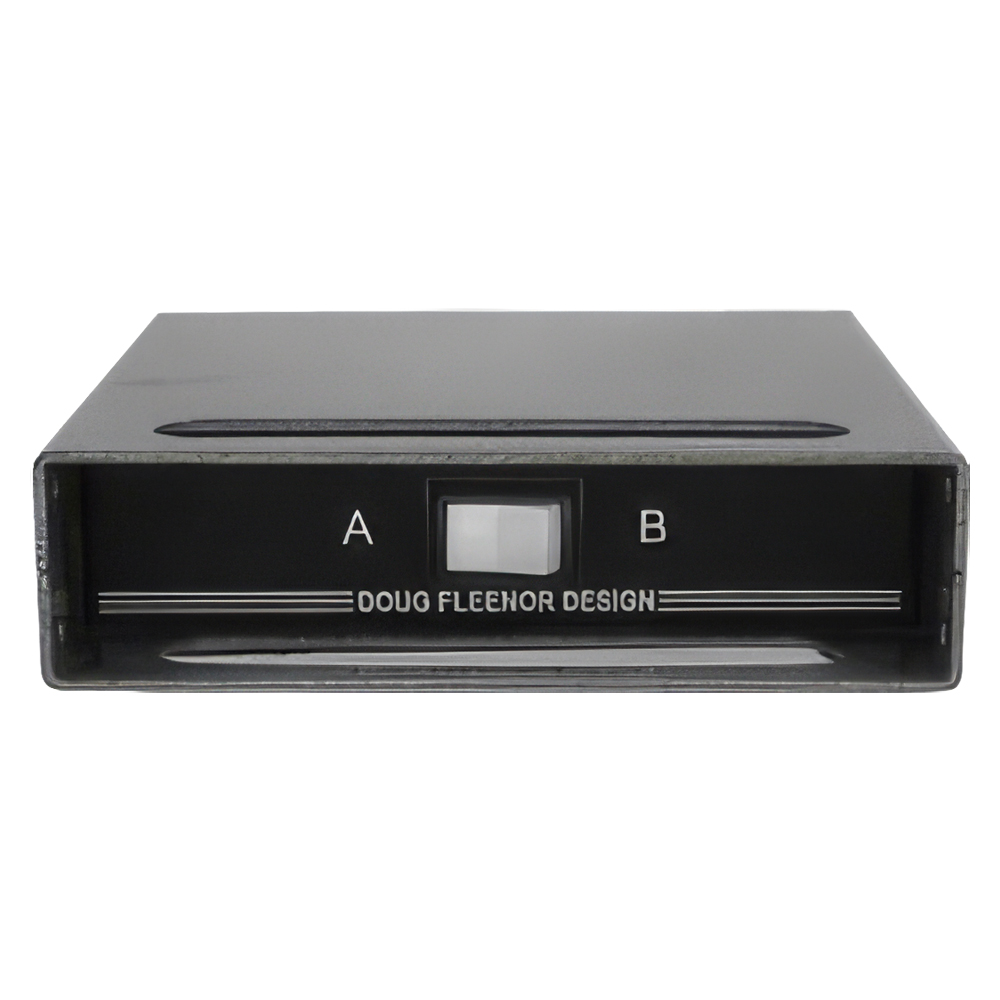

・2ポジションロッカースイッチ
・Data+およびData-を切替
・手動スイッチのため電源不要
・金メッキNeutrik 5 pin XLRコネクター
・メタル筐体
・オプションのラックイヤーによりラックマウント可能

仕様

・モデル：SW1

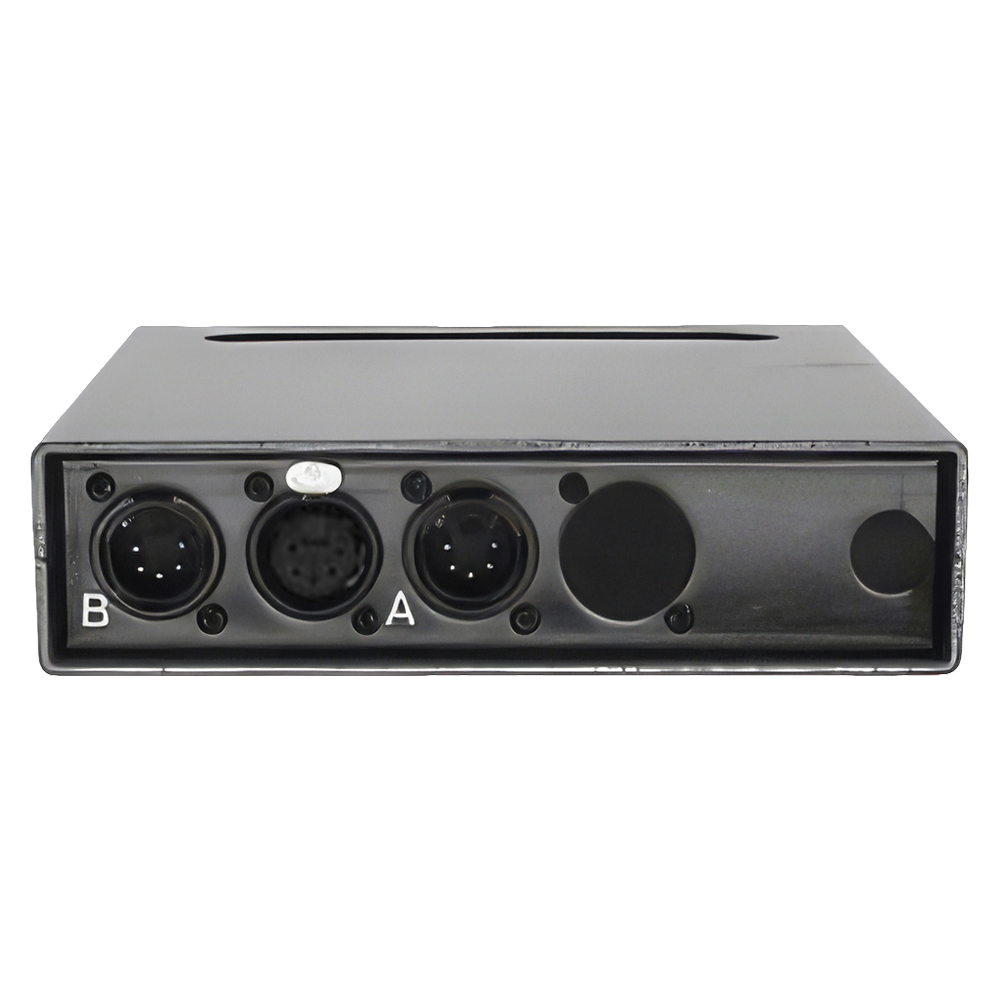

・入力コネクター：金メッキ5 pin XLRオス（Neutrik D-1シリーズ）
・出力コネクター：金メッキ5 pin XLRメス（Neutrik D-1シリーズ）
・切替接点：Pin 2（Data-）、Pin 3（Data+）
・スイッチ：2ポジションロッカースイッチ
・電源入力：不要
・カラー：上面、底面、側面 シルバーハンマートーン／前面、背面 ブラック
・ラックマウント：オプションのラックアダプターに対応

サイズ

・寸法（高さ × 幅 × 長さ）：43.18 × 165.1 × 165.1 mm
・重さ：約0.64 kg

参照

■メーカーサイト
https://www.dfd.com/pdf/sw-data.pdf
