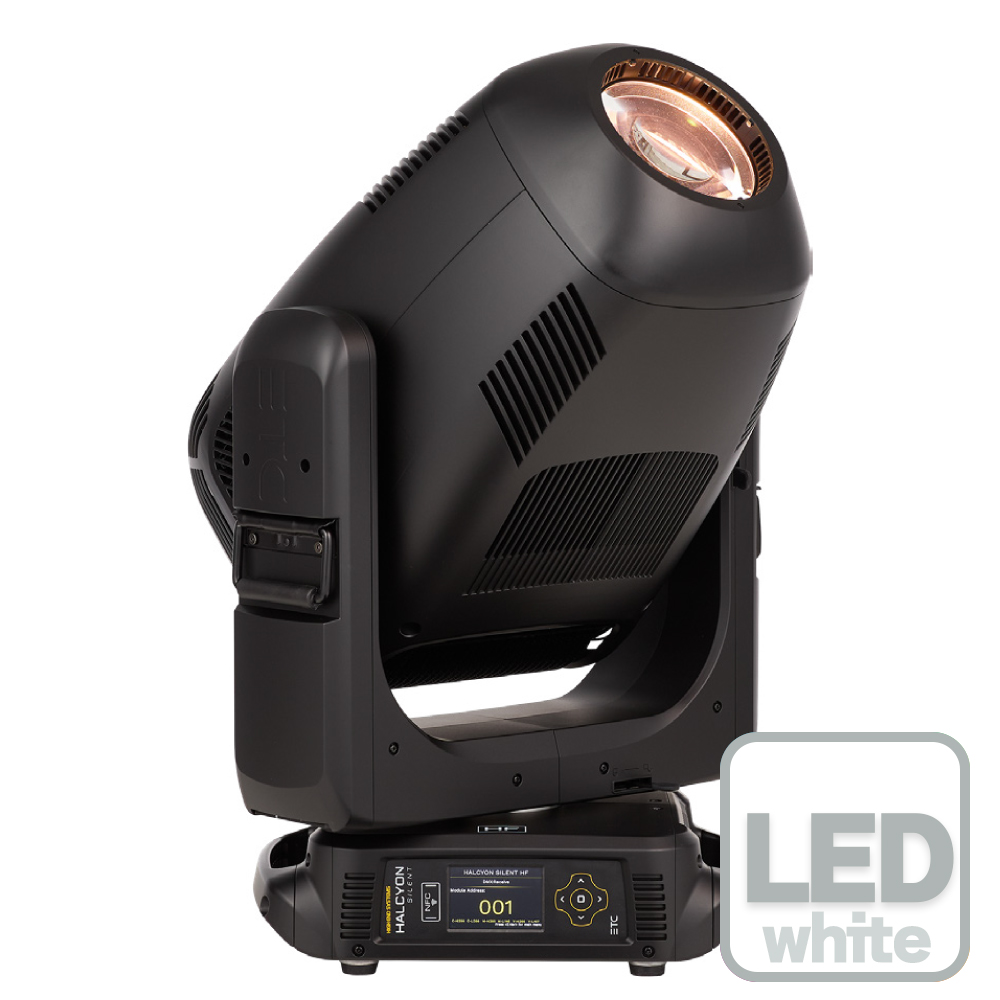

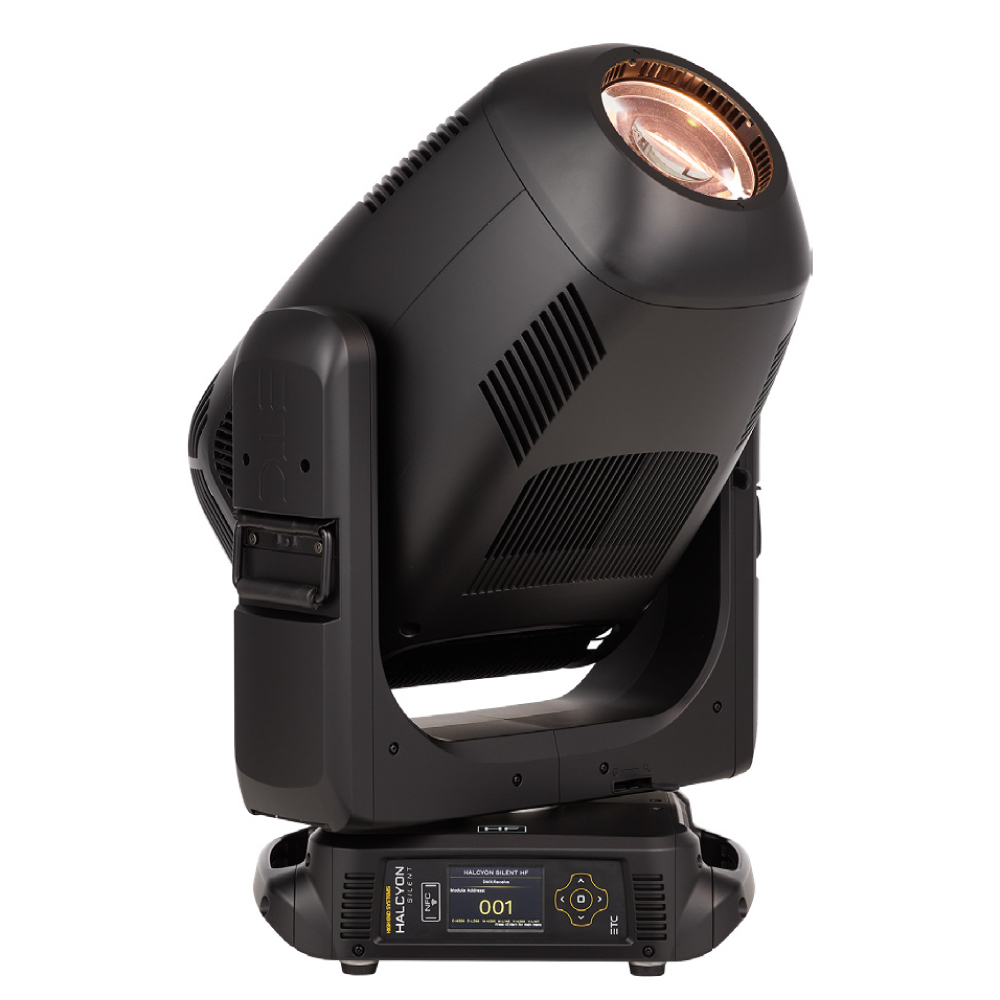

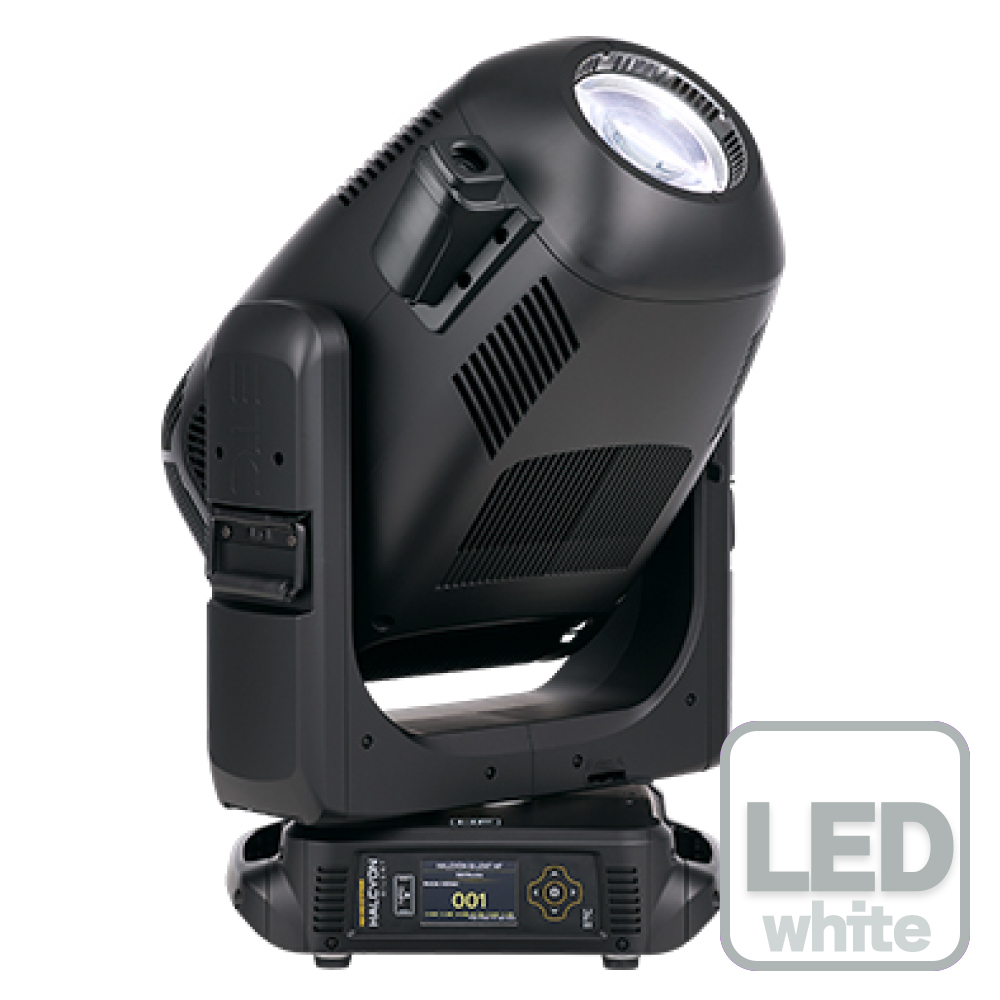

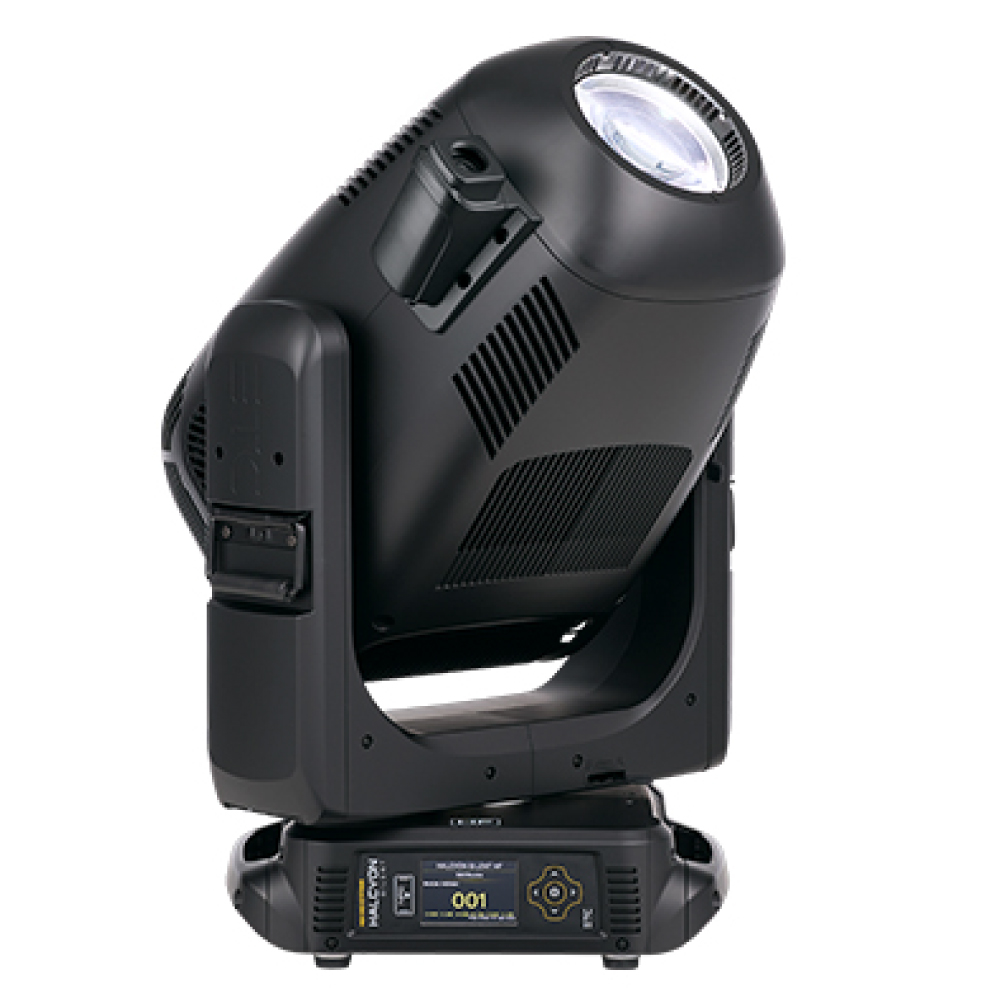

ETC/HES Halcyon Silent HF with RiGPOV

概要

High End Systems Halcyon Silentは、ファンレスの自動照明器具に期待できる性能の基準を高める製品です。劇場やコンサートホールのような音響に敏感な会場向けに、出力や機能を損なうことなくファンレス動作を提供します。自然対流冷却の器具で、41.3 kgのフレームに18,400ルーメンの出力を備えています。特許取得済みのADMシステムは12枚のカラーフラッグを備え、色ずれを抑えながら色の明るさと彩度を高めます。フルカーテンフレーミング、多数のゴボ、均一なフロスト分布のためのTrifusionシステム、連続回転アニメーションホイールにより、幅広いデザイン表現に対応します。

特徴

・明るいホワイトLEDエンジン
・580 W High Fidelityエンジン
・器具出力18,400ルーメン超
・高品質13レンズ光学システム
・5.5°〜60°の強力なズーム
・12枚のカラーフラッグを使用するAdvanced Dichroic Mixing System
・6ポジション＋オープンのカラーホイール
・ビームシェーピングを完全に制御するフルカーテンフレーミングシステム
・非常にタイトなビームエフェクト用16ブレードアイリス
・ライトからヘビーまでリニア挿入で制御するTrifusionフロストシステム
・7ポジション＋オープンの回転ゴボホイール×2
・ビームおよびプロジェクションエフェクト用のデュアルプリズム
・リニアポジショニングと角度制御に対応する回転アニメーションホイール
・起動時のPan/Tiltキャリブレーションを静かに最小限の動きで行うWhisper Home技術
・オプションのRigPOVカメラキットにより、器具視点からのNDIライブストリームフィードを提供
・Halcyon共通機能として、滑らかで均一なカラー、フルカーテンフレーミング、Trifusion、連続回転アニメーションホイール、Whisper Homeに対応

仕様

■光源
・エンジン：Custom High Fidelity White LED Engine
・LED詳細：580 W
・最大積分球ルーメン：18,400
・効率：37 ルーメン/W
・LED寿命：50000時間
・Native CCT：5800 K
・CRI Ra（R9）：93（64）
・TLCI：93
・TM-30：Rf 91、Rg 98、CCT 5851 K、Duv 0.0021

■光学
・ズーム範囲：5.5°〜60°
・ゲートサイズ：26 mm
・アパーチャーサイズ：144 mm
・13レンズ光学システム
・パターン投影：7枚の交換式パターン＋オープンを備えた回転およびインデックス対応ホイール×2
・回転ゴボ外径：29.9 mm
・回転ゴボイメージ径：21 mm
・ビーム角別フィールドルーメン：5.5°は6,236、26°は18,364、60°は17,304
・ビーム角別カンデラ：5.5°は724,199、26°は114,035、60°は20,556

■色
・カラーミキシング：特許取得済み12フラッグAdvanced Dichroic Mixing System、統合CMYおよび個別モード
・色温度：CCTチャンネルにより2200 K〜10000 Kで可変
・カラーホイール：6色のダイクロイックカラー＋オープン
・カラーホイール色：Red、Blue、Green、Orange、Dark Blue、CTB
・カラーホイール形状：交換式ウェッジ
・カラーホイール材質：1.1 mmガラスBorofloat

■エフェクト
・アニメーション：双方向回転アニメーションホイール、リニア挿入、可変角度、LED Animation
・アニメーションホイール動作：双方向連続回転、80°角度パス範囲でのリニア挿入
・アニメーションホイール材質：0.8 mmアルミニウム
・プリズム：5ファセットスタープリズムおよび4ファセットリニア回転プリズム、個別挿入
・プリズム動作：2枚のプリズムフラッグを個別挿入
・プリズム材質：成形光学ガラス
・フロスト：Light、Medium、HeavyをTrifusion制御でシームレスに制御
・アイリス：16ブレードアイリス
・フレーミング：4プレーン、フルカーテンフレーミングシステム、180°モジュール回転
・フリッカー制御/Hz範囲：2.4 kHzおよび16 kHz
・Rotating Gobo Wheel 1：Wiggle Lines、Mycelium、Bob’s Brush、The Claw、Cut Cone、Split-S、Ice
・Rotating Gobo Wheel 2：Texture Drops、Lovely Bubbly、Art Ducko、Window Matrix、Swirly Gig、Fenced In、The Only Way Is Up

■ムービング
・Pan：540°
・Tilt：260°
・最大Pan/Tilt速度：360° in 2.15 s / 180° in 1.74 s
・エンコーダー：Whisper Home、absolute encoders

■制御
・入力方式：DMX（5ピン）またはEthernet
・対応プロトコル：DMX via RS-485、Art-Net、sACN
・Ethernet Pass-Thru：電源有無にかかわらずパッシブEthernet in and thru
・データ変換：EthernetからDMXへの特許取得済みデータ変換システム
・モード：StandardまたはCombined（61チャンネル）
・RDM機能：対応
・UIタイプ：タッチスクリーンと5ボタンナビゲーション制御を備えたフルカラーグラフィカルUI
・NFC Configuration
・ローカル制御：対応
・ディミング性能：16-bit、DMX制御
・RigPOVカメラタイプ：1080p低遅延カメラ、リモートズームおよびフォーカス対応
・RigPOV通信：NDI HX
・RigPOV接続：器具ベースのRJ45ポート、Ethernet thru接続を置換

■電源
・電圧範囲：100–240 V 50–60 Hz
・入力方式：powerCON TRUE1 TOP
・消費電力：931 W
・最大電流：9.35 A @ 100 V、3.69 A @ 240 V
・突入電流：120 Vは88 A、230 Vは94 A
・1回路あたり器具数：1台（R20 moduleまたは同等）
・TRUE1 TOPコネクター定格：20 A（120 V/60 Hz）、16 A（240 V/50 Hz）
・Power Table：100 Vacは9.4 A / 50 Hz / 931 W / 942 VA / PF 0.99
・Power Table：120 Vacは7.5 A / 60 Hz / 904 W / 907 VA / PF 0.99
・Power Table：200 Vacは4.4 A / 50 Hz / 870 W / 887 VA / PF 0.98
・Power Table：208 Vacは4.2 A / 60 Hz / 864 W / 876 VA / PF 0.97
・Power Table：220 Vacは3.9 A / 50 Hz / 851 W / 876 VA / PF 0.97
・Power Table：230 Vacは3.9 A / 50 Hz / 867 W / 873 VA / PF 0.97
・Power Table：240 Vacは3.7 A / 60 Hz / 858 W / 890 VA / PF 0.96

■環境
・IP20
・周囲動作温度：-10°〜35°C
・ファンモード：ファンなし、自然対流冷却
・最小照射面距離：2.0 m
・器具ヘッドから可燃物までの最小距離：0.1 m

■筐体
・材質：スチールおよびアルミニウムフレーム、成形プラスチックカバー
・カラーオプション：ブラック、ホワイトはリクエスト対応
・取り付けオプション：任意の向き
・重量：41.3 kg
・同梱アクセサリー：powerCON TRUE1 TOP to bare end fixture tail、180 mm 3穴Omegaブラケット×2、安全ケーブル
・保証：ライトエンジン5年、器具全体2年
・承認規格：cETLus Listed、UL 1573 listed、CSA STD. C22.2 No: 166認証、CE Compliant、UKCA Compliant
・ROHS directive準拠：対応

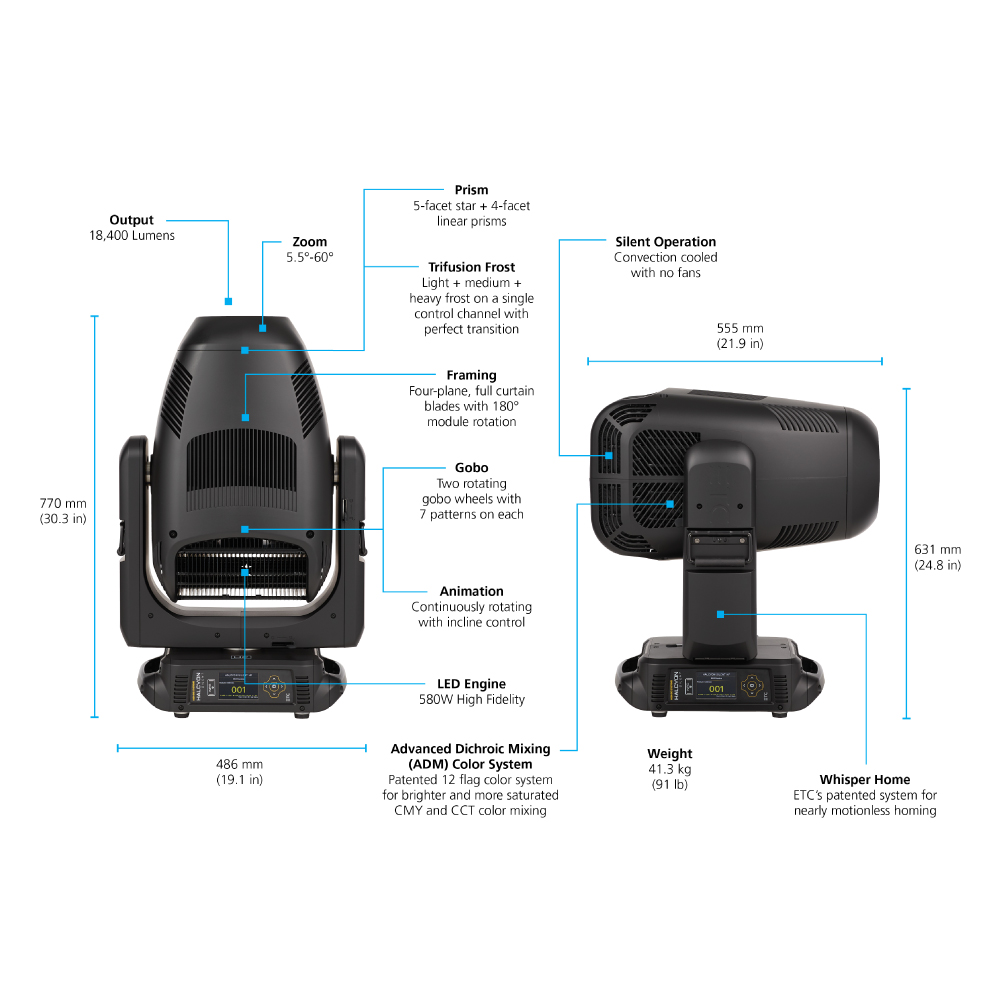

サイズ

・寸法（高さ × 幅 × 長さ）：770 × 486 × 294 mm
・重さ：41.3 kg

参照

■メーカーサイト
https://www.etcconnect.com/Halcyon/
