ETC Source Four Mini LED

概要

Source Four Mini LED Plusは、伝説的なSource FourおよびSource Four Mini器具と同じクリスプな光学系、使いやすい機能、洗練された外観を備えながら、標準のSource Four Mini LEDよりも高い出力を持つコンパクトな器具です。建築用途や小規模な設備用途に適しており、DMX、F-Drive、DALIでの使用に対応します。Source Four Mini Plusは、優れた出力を備え、フレーミングとゴボ投影に対応する器具です。

特徴

・従来のSource Four Mini LEDより高出力、最大フィールドルーメン900超
・19°、26°、36°、50°の交換式レンズチューブ
・長寿命で調光可能なホワイトLED光源
・複数の色温度および演色レベルを選択可能
・Three-plane shutters
・カラー、パターン、フィルター用の複数アクセサリーに対応

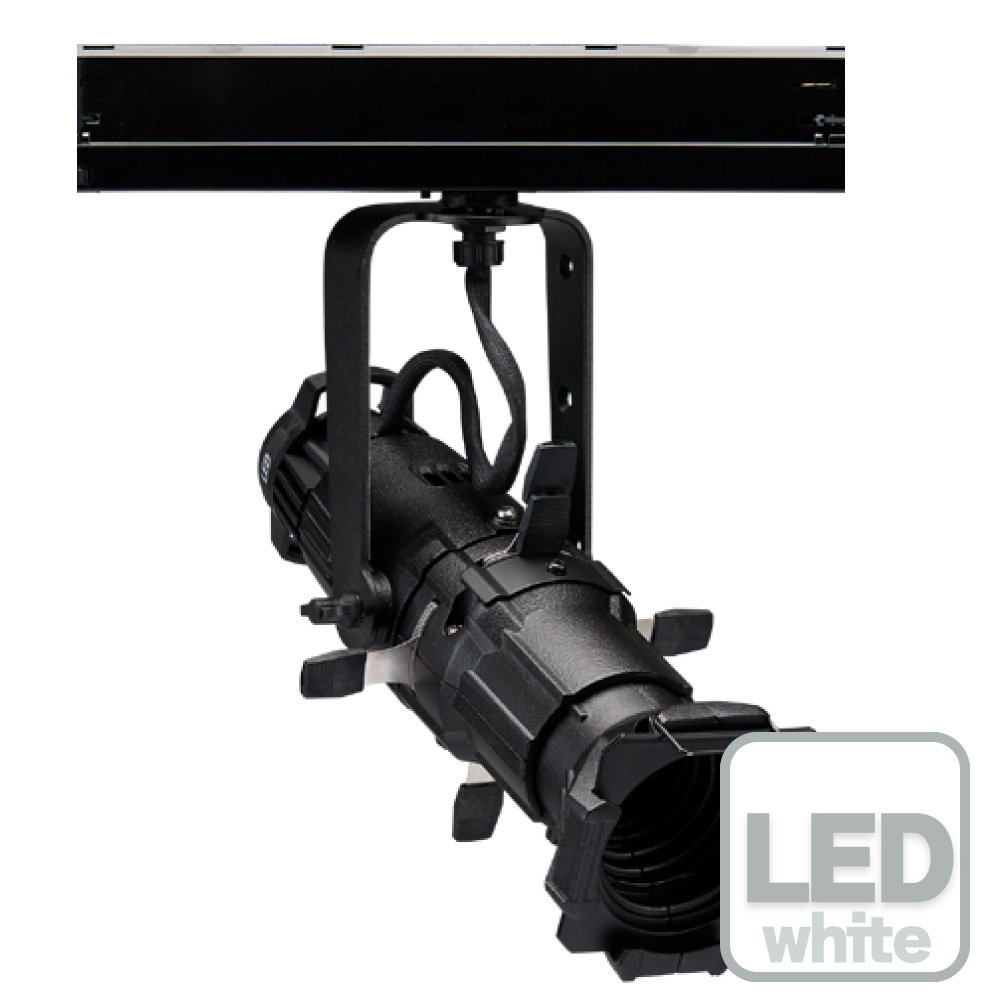

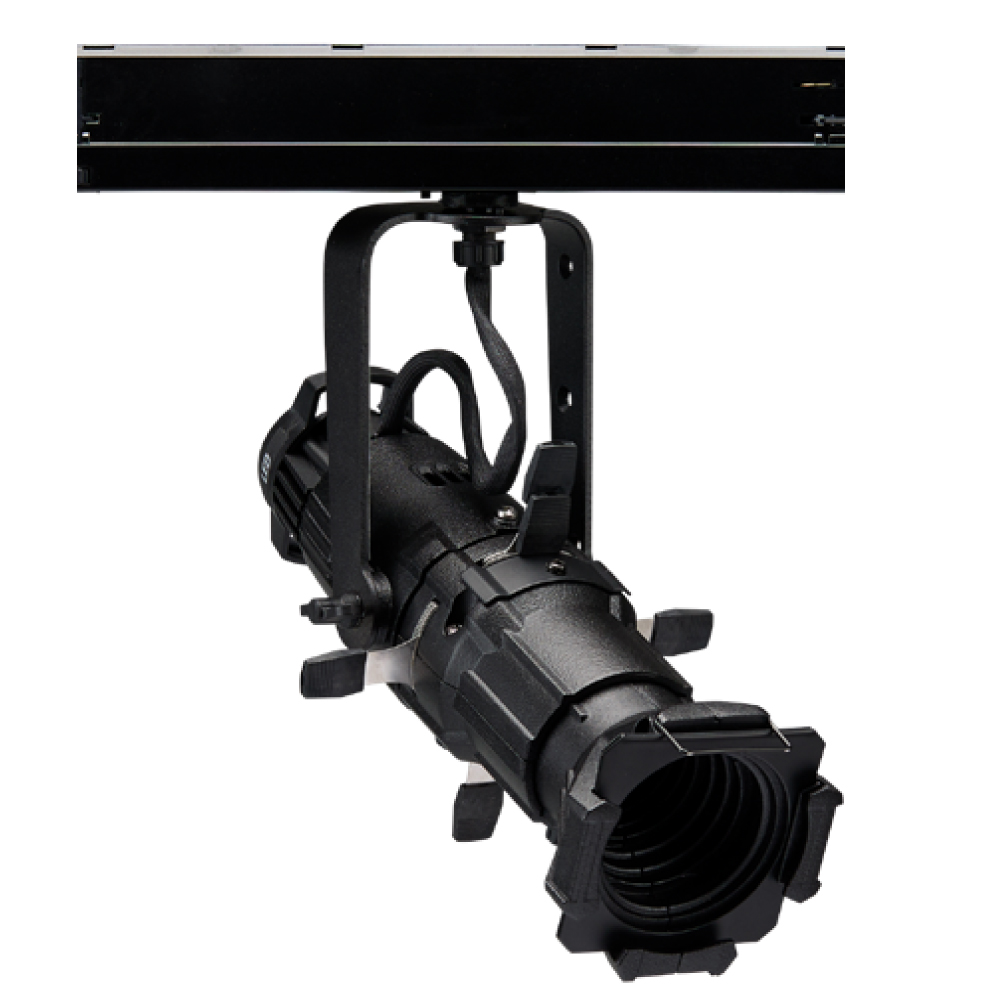

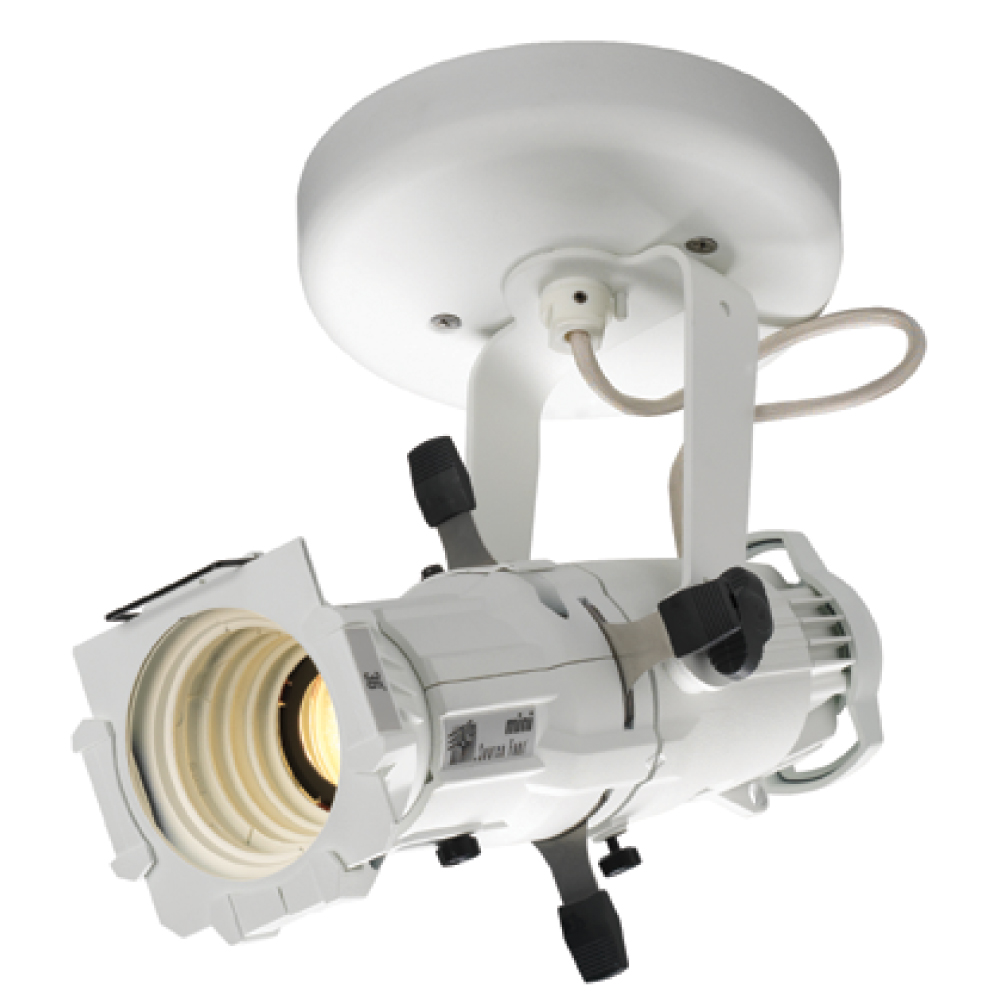

・Portable、Canopy、OneTrackの取り付けオプションを用意
・F-Drive対応バージョンを用意
・OneTrack取り付けでDALI制御に対応
・ブラック、ホワイト、カスタムカラーを用意
・E-size pattern holder
・Magnetic media holder
・工具不要のビーム調整
・Locking, full hard shutters in a tri-plane assembly
・断熱されたノブおよびシャッターハンドル

仕様

■光源
・LED詳細：20W Lumileds 1204HD
・最大フィールドルーメン：931（4000 K、50°）
・効率：49.9 ルーメン/W
・L70定格：50000時間
・色温度オプション：2700 K / 3000 K / 4000 K / 5000 K
・CRIオプション：90 CRI（2700 K、3000 K）、80 CRI（3000 K、4000 K、5000 K）
・Red shift：なし

■光学
・フィールド角オプション：19° / 26° / 36° / 50°
・パターン投影：対応
・パターンサイズ：E（37.5 mm、25.4 mmイメージエリア）、ホルダー付属
・フロントアクセサリースロット：デュアル、固定式アクセサリースロット、70 mmメディアフレーム付属

■色
・色温度オプション：2700 K / 3000 K / 4000 K / 5000 K
・90 CRI：2700 K、3000 K
・80 CRI：3000 K、4000 K、5000 K
・カラーオプション：ブラック、ホワイト、カスタムカラー

■エフェクト
・Three-plane shutters
・Pattern projection対応
・E-size pattern holder
・Magnetic media holder
・カラー、パターン、フィルター用アクセサリー対応

■ムービング
・記載なし

■制御
・対応プロトコル：DMX（OneTrack、Portable）、DALI（OneTrack）
・RDM設定：対応（DMXバージョンのみ）
・UIタイプ：Rotary pots（DMXバージョンのみ）
・ローカル制御：DMX OneTrackおよびDMX Portableのみ
・F-Drive対応ドライバー：F-Drive R12 CC150 Output Card、F-Drive W1 CC Wall Mount、F-Drive CC 8 Card
・承認済みドライバーあたりの最大ユニット数：FD-ROC-CC150は4台、FD-W1-CCDは4台、FD-W1E-CCDは4台、FD-RX-OC-CC8は8台
・Luminaire operating current：450 mA
・入力タイプ：RJ45 in and thru connectors
・最小導体ゲージ：23 AWG / 0.25 mm²
・F-Drive互換モデルのDMX制御：R12 CC150、W1 CC、RX CC8ドライバー経由のみ
・DALI制御：230 V CE OneTrackのみ
・DMXチャンネル：記載なし

■電源
・電圧範囲：100–120 V 50/60 Hz（Portable、Track）
・電圧範囲：230–240 V 50/60 Hz（Portable）
・電圧範囲：230–277 V 50/60 Hz（Track）
・電圧範囲：24 VDC 700 mA（F-Drive）
・電源コード長：190 cm（AC Portableバリアントのみ）
・制御入力オプション：DMX（OneTrack、Portable）、DALI（OneTrack 3-Circuit）、F-Drive（Canopy、Portableのみ）
・Track adapter：120 V OneTrack、230 V OneTrack 3-Circuit + DALI、277 V OneTrack
・消費電力：16 W typical、20 W max
・DMXバリアントの突入電流：115 Vは25 A、230 Vは45 A
・DALI OneTrackバリアントの突入電流：120 Vは2 A、277 Vは6 A
・DMXバリアントの1回路あたり器具数：45台（R20 moduleまたは同等）
・DALI OneTrackバリアントの1回路あたり器具数：90台（R20 moduleまたは同等）
・調光互換性：DMXまたはDALI制御のみ

■環境
・IP20
・周囲動作温度：0°C〜40°C
・ファン：なし
・BTUs/hour：54.59 typical / 68.24 max

■筐体
・材質：ダイキャストアルミニウム（A380 grade）
・カラーオプション：ブラック、ホワイト、カスタムカラー
・取り付けオプション：OneTrack、Portable、Canopy
・付属アクセサリー（Portableのみ）：E-size pattern holder、Magnetic media holder
・保証：器具5年、LED array10年
・承認規格：cETLus Listed、CE Compliant、UKCA Compliant
・Portableバージョン：ANSI/UL STD.1598準拠、CSA STD. C22.2 No: 250認証
・OneTrackバージョン：ANSI/UL STD.1574準拠、CSA STD. C22.2 No: 9.0認証
・F-Drive Canopyバージョン：ANSI/UL STD.2108準拠、CSA STD. C22.2 No. 250.2認証

サイズ

・寸法（高さ × 幅 × 長さ）：OneTrack DMX：253 × 133 × 246 mm
・重さ：OneTrack DMX：1.3 kg
・寸法（高さ × 幅 × 長さ）：OneTrack DALI：225 × 133 × 246 mm
・重さ：OneTrack DALI：0.8 kg
・寸法（高さ × 幅 × 長さ）：Portable DMX：198 × 133 × 246 mm
・重さ：Portable DMX：1.2 kg
・寸法（高さ × 幅 × 長さ）：F-Drive Portable：251 × 133 × 246 mm
・重さ：F-Drive Portable：0.8 kg
・寸法（高さ × 幅 × 長さ）：F-Drive Canopy：208 × 133 × 246 mm
・重さ：F-Drive Canopy：1.0 kg
