Martin P3-275 System Controller（ P3-275 システムコントローラー）

概要

Martin P3-275 システムコントローラーは、最大 DCI 4K (4,096x2,160) のビデオ入力をサポートし、大規模なステージや多数の灯体を使用する大規模なショーに最適です。また、広い作業スペースを必要とする橋梁や大規模ビルにも最適です。このコントローラーを使用すると、Martin の灯体を照明卓、ビデオソース、またはその両方から簡単に制御できます。業界標準の MVR ファイルのインポートとエクスポートにより、サードパーティ製ソフトウェアと統合できるため、重複した操作がなくなり、デザインの共有が容易になります。

ビデオコンテンツ、従来の DMX 制御、Art-Net / sACN ピクセルマッピング、または複数の制御方法を組み合わせて使用する場合でも、アプリケーションごとに独創的なルックを作成できます。

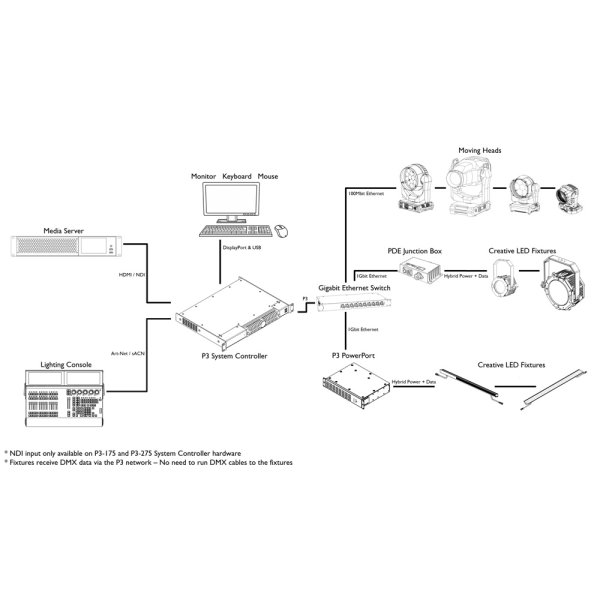

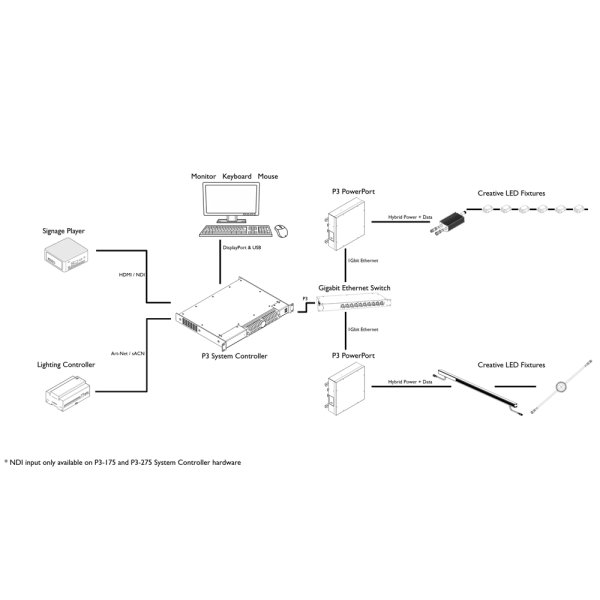

システム全体は完全に同期されており、すべての要素が目に見える遅延なく連携して動作します。HDMI および NDI 入力を介して DCI 4K ビデオ入力をサポートし、最大 6,000 台の灯体に最大 1,040,000 ピクセルを出力します。リアルタイム プレビューでは、DMX コントロールとビデオがフィクスチャ上でどのようにレンダリングされるかが表示されます。

特徴

・DCI 4Kビデオ入力対応（HDMI & NDI）
・HDMI/NDI入力解像度：最大4,096 x 2,160
・Art-Net / sACN入力：1,024ユニバース
・6,000台の照明器具に最大1,040,000ピクセルを出力

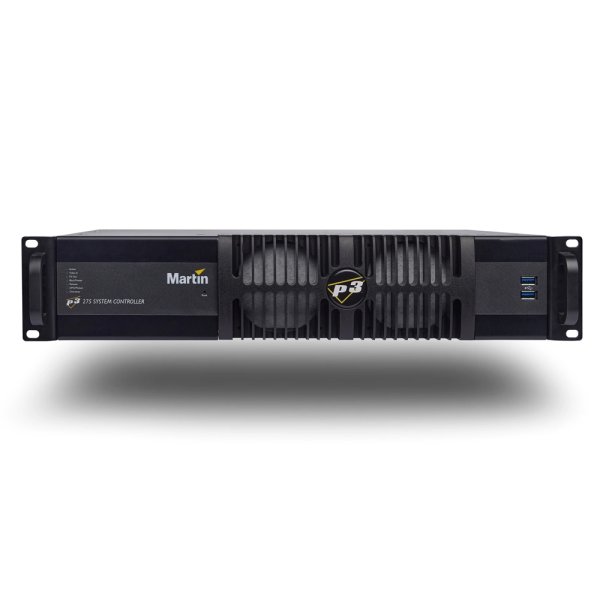

・2Uラックマウント

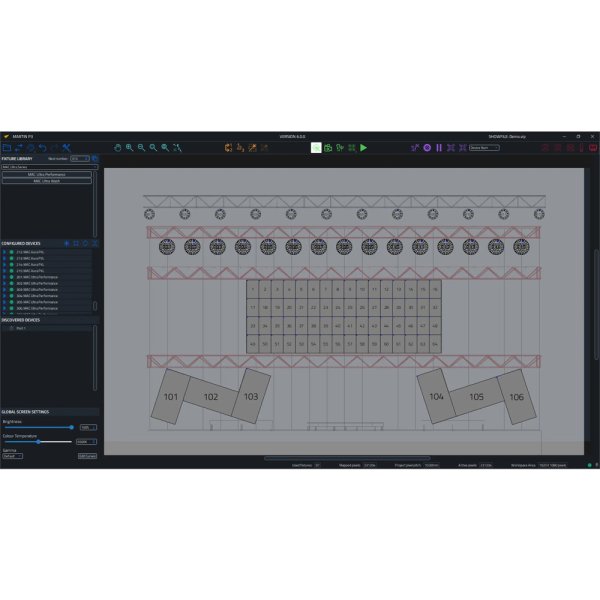

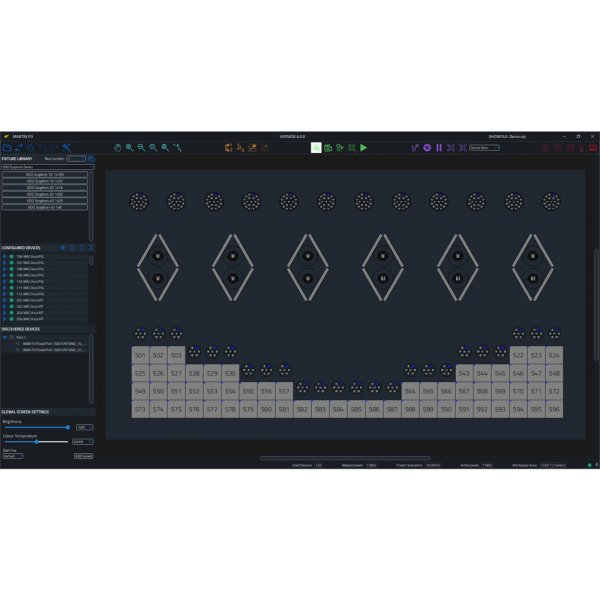

・Martin照明器具を1つのビジュアルキャンバスにマッピング

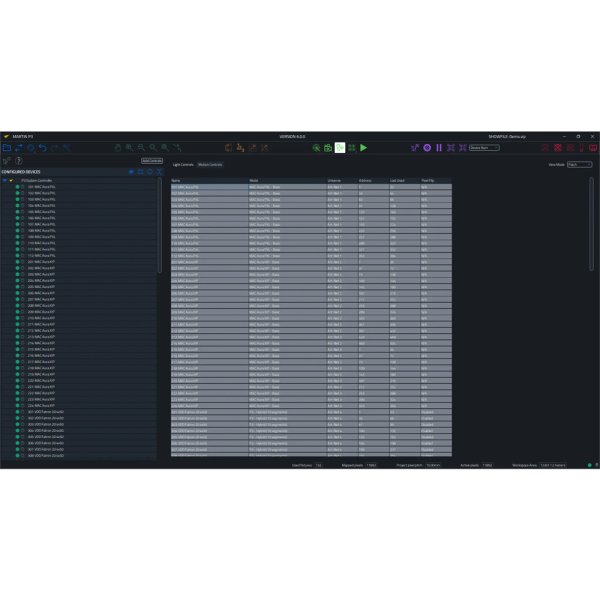

・Martin照明器具のパッチ、アドレス指定、設定を、各照明器具を直接アドレス指定して設定することなく実行

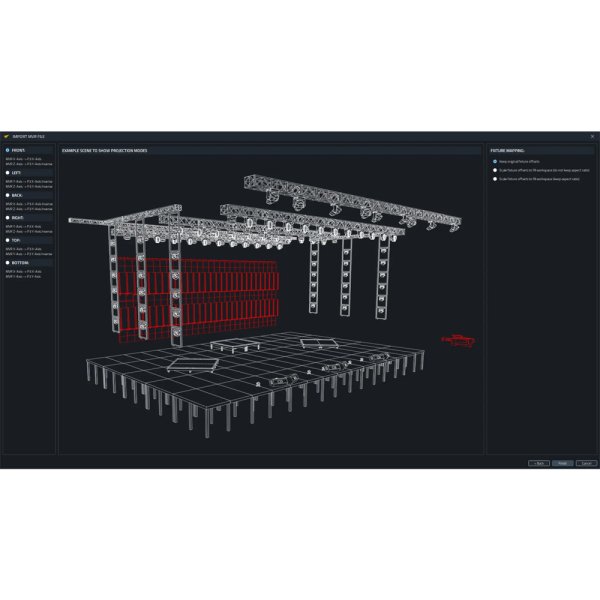

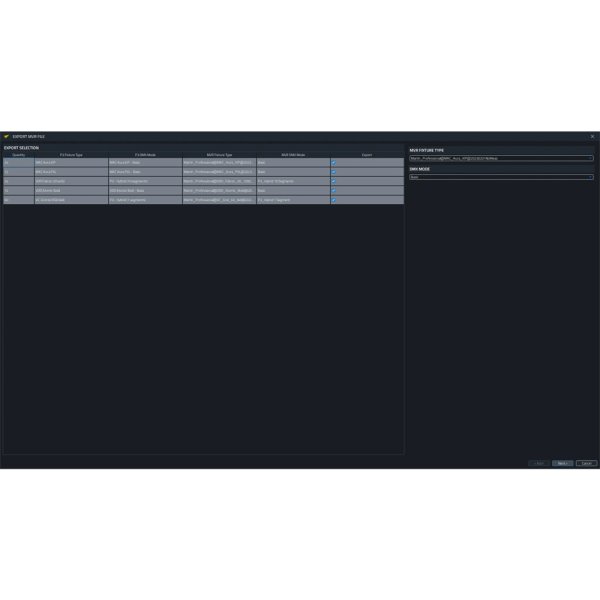

・MVR経由で、サードパーティ製の照明コントローラー、CADプログラム、ビジュアライザーにマッピングとパッチをエクスポート

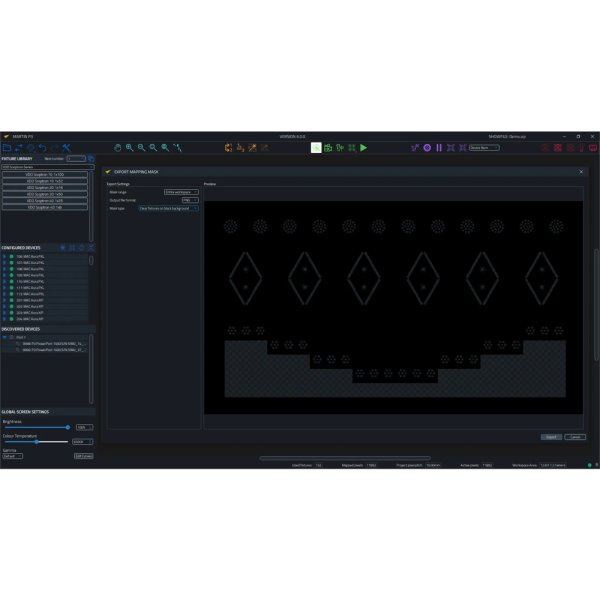

・マッピングマスクをサードパーティ製のメディアサーバーにエクスポート
・Martin照明器具のリアルタイムフィードバックとモニタリングを提供
・P3システムコントローラーと接続されたすべての照明器具を、現場に行かなくてもリモートモニタリング

仕様

■コントロール/ユーザーインターフェース
・ユーザーインターフェース：フルHD（1920x1080）以上のモニター（VGA、DVI、HDMI、またはDP）、USBキーボード、USBマウス
・デバイスステータス：ステータス表示LED

■HDMIビデオ入力
・規格：HDMI 2.0
・解像度：最大4,096x2,160（DCI 4K）までのすべての標準解像度をサポート
・フレームレート：最大75fpsのフレームレートをサポート
・スキャン：プログレッシブおよびインターレース
・EDID：ユーザーインターフェースでカスタマイズ可能
・色深度：8/10/12ビット
・カラーサンプリング：RGB 4:4:4、YCbCr 4:4:4、YCbCr 4:2:2
・カラーフォーマット：RGB、YCbCr 601、YCbCr 709、YCbCr 2020

■NDIビデオ入力
・規格：NDI
・解像度：最大4,096x2,160（DCI 4K）までのすべての標準解像度をサポート4,096x2,160 (DCI 4K)
・フレームレート：最大75fpsのフレームレートに対応

■ビデオ処理
・コントローラーのピクセル処理能力：1,040,000ピクセル（P3-275を追加することで拡張可能）*
・コントローラーのフィクスチャー処理能力：6,000フィクスチャー（P3-275を追加することで拡張可能）*
・最大ワークスペース領域：8,847,360ピクセル
・最大アクティブキャプチャー領域：8,847,360ピクセル
・システム処理深度：16ビット/色（48ビット/ピクセル）
・システム遅延：2フレーム
・先頭フィクスチャーと最終フィクスチャー間の遅延：なし
・スケーリング：あり（グローバルおよび混合ピクセルピッチ）
・ガンマカーブ制御：あり（調整可能）
・画像制御パラメーター：色相、彩度、明度、コントラスト、ローライト、ゲイン
・マッピング：リアルタイム
・色温度制御：リアルタイム

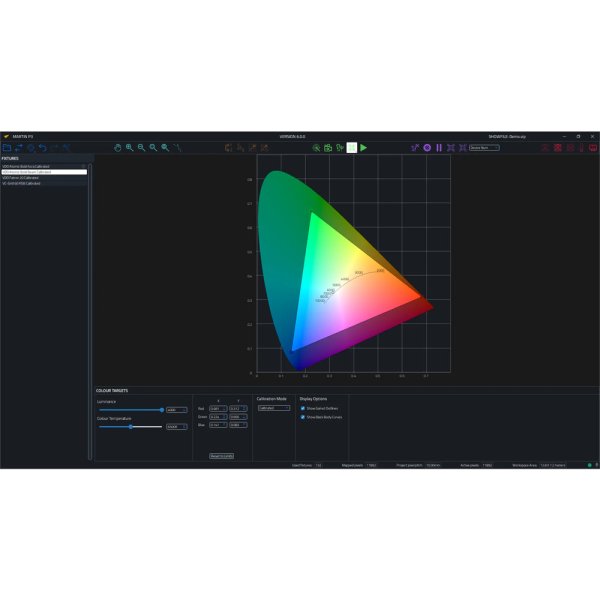

・色空間制御：リアルタイム

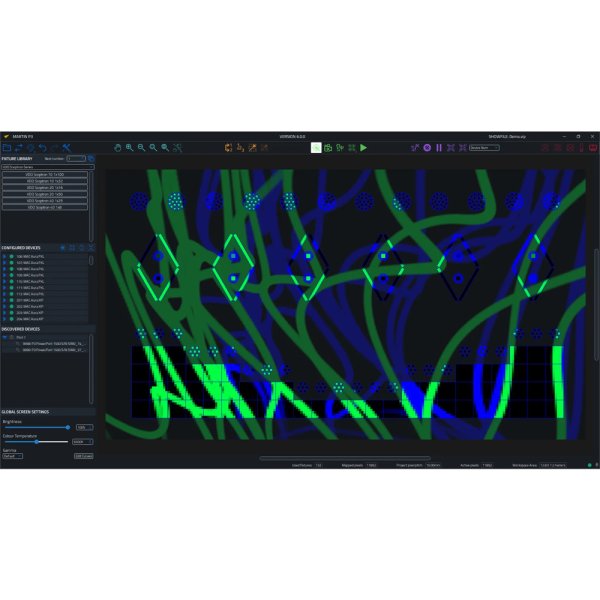

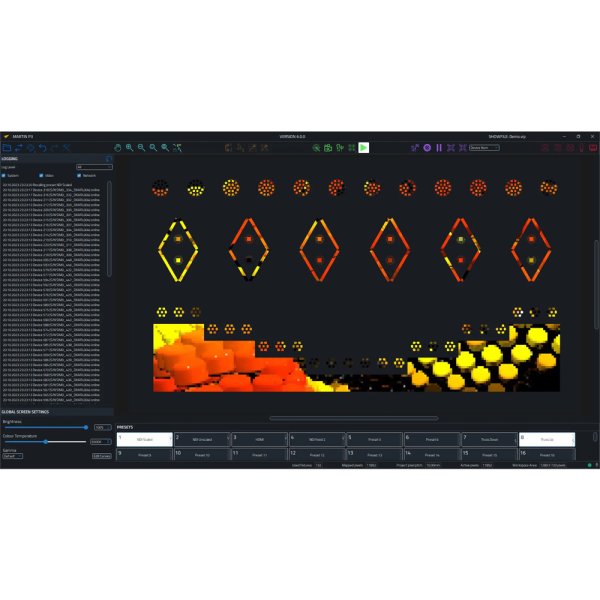

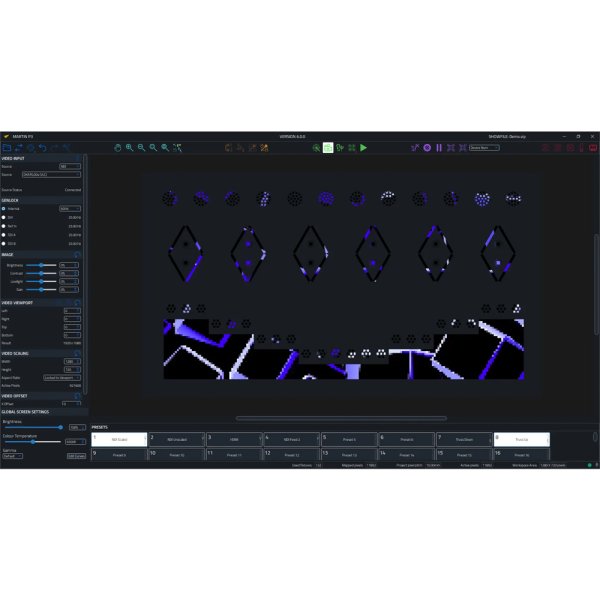

・プレビュー：リアルタイム（入力ビデオとフィクスチャーへのマッピング）
*ダウンロードページのP3システムコントローラー容量情報も参照してください

■DMXコントロール
・最大1,024ユニバースのArt-NetまたはsACN入力*
・輝度と色のコントロール
・色温度のコントロール
・ビデオ入力とDMXコントロールをフィクスチャーにマージ
・ビデオとDMXコントロールのクロスフェードまたはトグル
・ビデオエンジンでテストパターンのフリーズ、ブラックアウト、またはアクティブ化
・ビデオプリセット（ビデオ設定、フィクスチャー位置など）の呼び出し
*ダウンロードページのP3システムコントローラー容量情報も参照してください

■モーションコントロール
・1ユニバースのArt-Net、sACN、またはKinesys K2入力*
・Kinesys K2/Vector、Tait Navigatorなどに対応
・ビデオキャンバス上でフィクスチャーまたはグループの位置をコントロール
・ビデオキャンバス上でフィクスチャーまたはグループの回転をコントロール
*ダウンロードページのP3システムコントローラー容量情報も参照してください

■P3信号プロトコル
・信号タイプ：ギガビットEthernet
・プロトコル：Martin社独自のP3
・ホットプラグ対応：対応、すべての接続部は電気的に絶縁
・ケーブルタイプ：Ethernet、シールド付き、Cat 5e以上
・ケーブル長：任意の2つのデバイス間で最大100m、Ethernetスイッチで延長可能
・デイジーチェーン接続台数：最大50台、Ethernetスイッチで延長可能

■構造
・筐体：スチールおよびアルミニウム
・色：マットブラック
・保護等級：IP20

■設置
・取り付け：19インチラックマウント（2U）または自立型
・設置場所：屋内または屋外（風雨から保護）
・設置方向：水平のみ

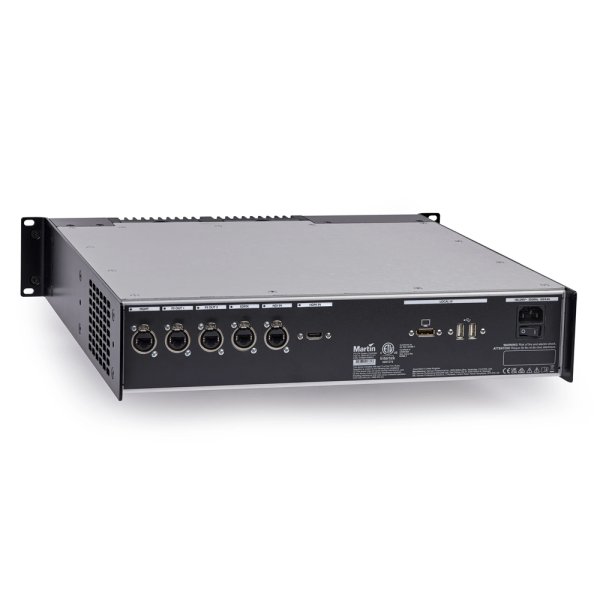

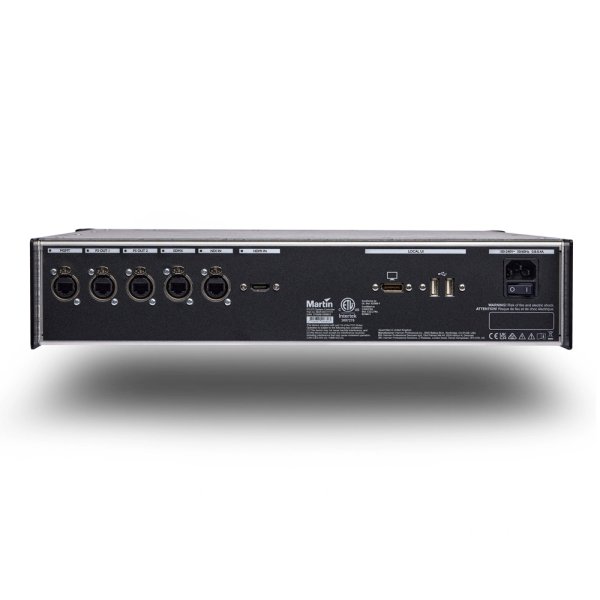

■接続部
・電源入力：電源スイッチ内蔵のIECソケット
・P3データ入出力：etherCONソケット x 2（100/1000Mbit）
・EtherDMXネットワーク（Art-Net、sACN、Kinesys K2/Vector）：etherCONソケット x 1 (100/1000Mbit)
・管理ネットワーク（リモート管理、Syslog、Webサーバー）：etherCONソケット x 1 (100/1000Mbit)
・NDIビデオ入力：etherCONソケット x 1 (100/1000Mbit)
・HDMIビデオ入力：HDMI 2.0
・周辺機器およびUSBメモリデバイス：USB 2.0ポート x 2、USB 3.0ポート x 2
・ユーザーインターフェースモニター：DisplayPort++（DVI、HDMI、VGAへのアダプターと互換性あり、付属していません）

■電源
・AC電源：100〜240V AC（公称）、50/60Hz
・電源ユニット：オートレンジ電子スイッチモード
・230V、50Hzにおける標準半サイクルRMS突入電流：28A
・標準漏洩電流：0.50mA
・力率：0.98 @ 100 V / 120 V、208 V / 230 V / 240 Vで0.93 A
・最大消費電流：1.90 A @ 100 V / 120 V、0.95 A @ 208 V / 230 V / 240 V
・標準消費電流：0.46 A @ 100 V / 120 V、0.23 A @ 208 V / 230 V / 240 V *

■消費電力
・最大：190 W
・標準：46 W *
・アイドル時：30 W *
* 公称電圧での測定値です。+/- 10%の誤差が生じる場合があります。
・標準：マシンがP3、Art-Net/sACN、およびビデオ入力を最大容量で動作している状態。
・アイドル時：ショーファイルがロードされていない状態。

■熱
・冷却：フィルター付き強制空冷（温度制御ファン）
・最大周囲温度（Ta max.）：50°C（122°F）
・最小周囲温度（Ta min.）：5°C（41°F）
・標準発熱量（計算値、+/- 10%）：157 BTU/時

■環境
・RoHS：準拠
・REACH：準拠
・WEEE：準拠
・Proposition 65：準拠

■認証
・EU安全性：EN 62368-1
・EU EMC：EN 55032、EN 55035、EN 61000-3-2、EN 61000-3-3
・米国安全性：UL 62368-1
・カナダ安全性：CSA C22.2 No. 62368-1
・オーストラリア/ニュージーランド：RCM
・英国：UKCA
・インド：BIS (保留中)

■同梱物
・セーフティーガイド
・クイックスタートガイド
・Schukoコネクタ付きEUタイプ電源ケーブル
・米国タイプ電源ケーブル
・英国タイプ電源ケーブル

■関連商品
・Martin P3-175 システムコントローラー：P/N MAR-90721100
・Martin P3-PC システムコントローラー：www.martin.com から無料でダウンロードできます

■モデル番号
・Martin P3-275 システムコントローラー：P/N MAR-90721101

サイズ

・幅：482.6 mm
・高さ：88.90 mm (ラックマウント 2U)
・奥行き：407.0 mm
・重量：7.0 kg
