DFD RS-232 to DMX コンバーター (ダグフリーナ) [新品]

DFD RS-232 to DMX コンバーター (ダグフリーナ) [新品]

販売価格はお問い合わせください。

商品詳細

DFD RS-232 to DMX コンバーター (ダグフリーナ)
Doug Fleenor Design RS-232 to DMX converter #2322DMX-5 /#2322DMX-TB(ダグフリーナ)

■バリエーション
・5 pin XLR 2322DMX-5 : 2322DMX-5(RS-232 to DMX converter, 5pin XLR NOTE: SEE WEB SITE FOR RS-232 PROTOCOL)
・端子コネクタ 2322DMX-TB:2322DMX-TB(RS-232 to DMX converter, terminal block NOTE: SEE WEB SITE FOR RS-232 PROTOCOL)

RS-232〜DMXへのインターフェースは、高度なA/V制御システムやコンピュータで調光器やムービングライトなどの標準的なDMX512機器を操作することができます。


■特徴

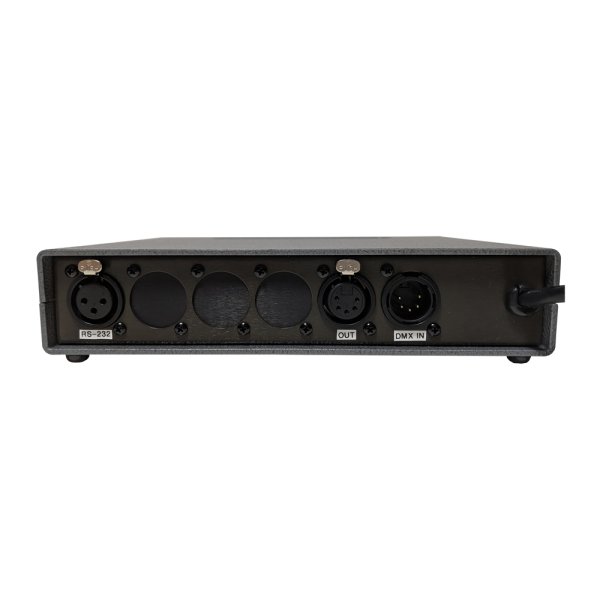

・RS-232ベースの制御システムでDMX512データを受信することも可能です。この通信に使用されるRS-232プロトコルは、9600ボーで送受信されるシンプルなASCII文字列で構成されています。DMXチャンネルを特定のレベルに設定してフェードすることができます。また、20個のプリセットを記録・再生し、それぞれのフェードタイムを設定することができます。外部のDMX源から生成される受信レベルをキャプチャするために使用することができます。RS-232ポートがフロントパネルにスタンダートなDB-9コネクターとして表示されます。もう1つのRS-232ポートは、後ろのパネルの3ピンメスXLRコネクターにも搭載されています。一度に使用できるのは、これらの接続のうち1つだけです。簡単な操作には、Windowsのハイパーターミナルプログラムを使ってインターフェイスと通信することができます。

使用可能なコネクタータイプ:5ピンXLR、3ピンXLR、RJ-45(ESTAまたはColor Kineticsのピンアウト)、またはJBOX筐体に搭載。

■データシート(英語)
http://www.dfd.com/pdf/2322dmx-data.pdf

■マニュアル(英語)
http://www.dfd.com/pdf/2322dmx-manv2.pdf

■メーカーサイト
http://www.dfd.com/2322dmx.html
