DFD DMX > アナログ0-10V変換器 96チャンネル (ダグフリーナ) [新品]

DFD DMX > アナログ0-10V変換器 96チャンネル (ダグフリーナ) [新品]

販売価格はお問い合わせください。

商品詳細

Doug Fleenor Design DMX to analog converter, 96 channel, 0-10V outputs #DMX96ANL(ダグフリーナ)

0〜10Vのアナログ制御は、現代の照明制御の世界でまだ存在しています。旧式の調光器への接続、カスタム操作、アニマトロニクス、モーション操作など、DMX512-0-10Vアナログ変換器の用途は様々です。現在、私たちは96チャンネルのバージョンを製造しています。また、2チャンネルのOEMボード(model GPI)も用意しており、カスタムユニットも可能です。

ご注意:DMX24ANLは生産中止となり、DMX12ANLに切り替わりました。

使用可能なコネクタータイプ:端子台、またはJBOXの筐体に取り付けられています。

■バリエーション
・端子コネクタ DMX96ANL
・端子コネクタ電源ボックス入り DMX96ANL-JBOX

■仕様
・入力ボー:DMX512:250 Kb/秒、CMX:152.6 Kb/秒。
・入力回線:4個の低容量トランソルブ・ダイオードで+/-7ボルトにクランプされるシリーズ100Ω PTC 自己リセットするヒューズ付きのEIA-485受信機
・入力信号:最小0.5 V、最大12 V。
・入力は120Vまでダメージなし、5KVまでの過渡に耐えられます。
・出力回線:LM6134クワッドオペアンプは、電流のソースまたはシンクに構成されています。
・オプションの1N4004シリーズのダイオードは、電流源のみのものです。
・出力信号:0〜10.1Vの陽性DCを2000Ω負荷に。
・出力が高い負の電圧に耐えられません。
・最大出力電流:1出力あたり10mA、全出力合計120mA(96出力バージョンでは合計360mA)。
・入力/出力のアイソレーション:500V以上。
・スループットの遅延:0.005秒以下(DMX入力変化からアナログ出力変化)。

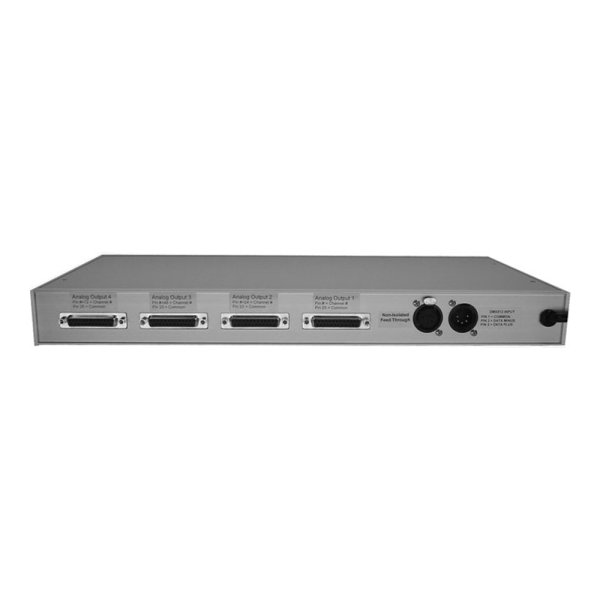

・DMX512コネクター:金メッキ5ピンノイトリックD-1シリーズ(オス入力、メス通過)2個(5ピン全てが通過に配線されています)。
・アナログコネクター:金メッキピン付きのメスDB-25
・ピン番号は出力番号と同じ、ピン25は出力コモン
・2〜4つの出力コネクターの場合、ピン番号に24、48、または72を加えてください。
・入力電源:90〜125V、50/60ハーツ、10ワット(180〜250Vはオプション)
・色:銀アルマイトアルミニウム

■サイズと重量
・43.18 mm (高さ) × 203.2 mm (奥行) × 424.18 mm (横幅)
・2kg (48.26cmのアダプターもあります)

■データシート(英語)
http://www.dfd.com/pdf/96anl-data.pdf

■メーカーサイト
http://www.dfd.com/24anl.html
