DFD DMXバックアップスイッチ (ダグフリーナ）
商品詳細
Doug Fleenor Design A/B Switch #SW1 / SW2 / SW3 / SW4（ダグ・フリーナー）
セレクタースイッチシリーズは、DMX信号の切り替え専用に設計されたスイッチです。
本来はメイン卓とバックアップ卓を切り替える用途で設計されていますが、実際には2台もしくは２台以上の調光卓の入力切り替え用途として多く使用されています。
例えばフェスやイベント会場で、ステージ照明機材はそのままに、アーティストごとに異なる照明オペレーターが操作を行う場合、DMXケーブルを抜き差しすることなく、スイッチ操作だけで入力信号を簡単に切り替えることができます。
SW1は、1系統のDMXユニバース（A入力×1、B入力×1、出力×1）を切り替えます。
SW4は、4系統のDMXユニバース（A入力×4、B入力×4、出力×4）を切り替えます。
ユニバース数に応じたカスタム仕様にも対応可能です。
また、A/B/Cなど3系統以上の入力切り替えに対応した特注モデルも製作可能です。
さらに、手動スイッチではなく、リレー制御やソリッドステート制御によるリモートスイッチ仕様にも対応しています。（カスタムオプション）
使用可能コネクター：5ピンXLR、3ピンXLR、ターミナルブロック
■■バリエーション
■1系統（512チャンネル）+ 2入力ソース A/B切替タイプ
・A/Bスイッチ 1系統 3pin XLR SW1-3
・A/Bスイッチ 1系統 5pin XLR SW1-5
・A/Bスイッチ 1系統 端子コネクタ SW1-TB
・A/Bスイッチ 1系統 RJ-45 SW1-RJ-ESTA
■2系統（1024チャンネル）+ 2入力ソース A/B切替タイプ
・A/Bスイッチ 2系統 5pin XLR SW2-5
・A/Bスイッチ 2系統 端子コネクタ SW2-TB
■3系統（1536チャンネル）+ 2入力ソース A/B切替タイプ
・A/Bスイッチ 3系統 5pin XLR SW3-5
・A/Bスイッチ 3系統 端子コネクタ SW3-TB
■4系統（2048チャンネル）+ 2入力ソース A/B切替タイプ
・A/Bスイッチ 4系統 5pin XLR SW4-5
・A/Bスイッチ 4系統 端子コネクタ SW4-TB
ーーーーー 下記はカスタム特注仕様 ーーーーー

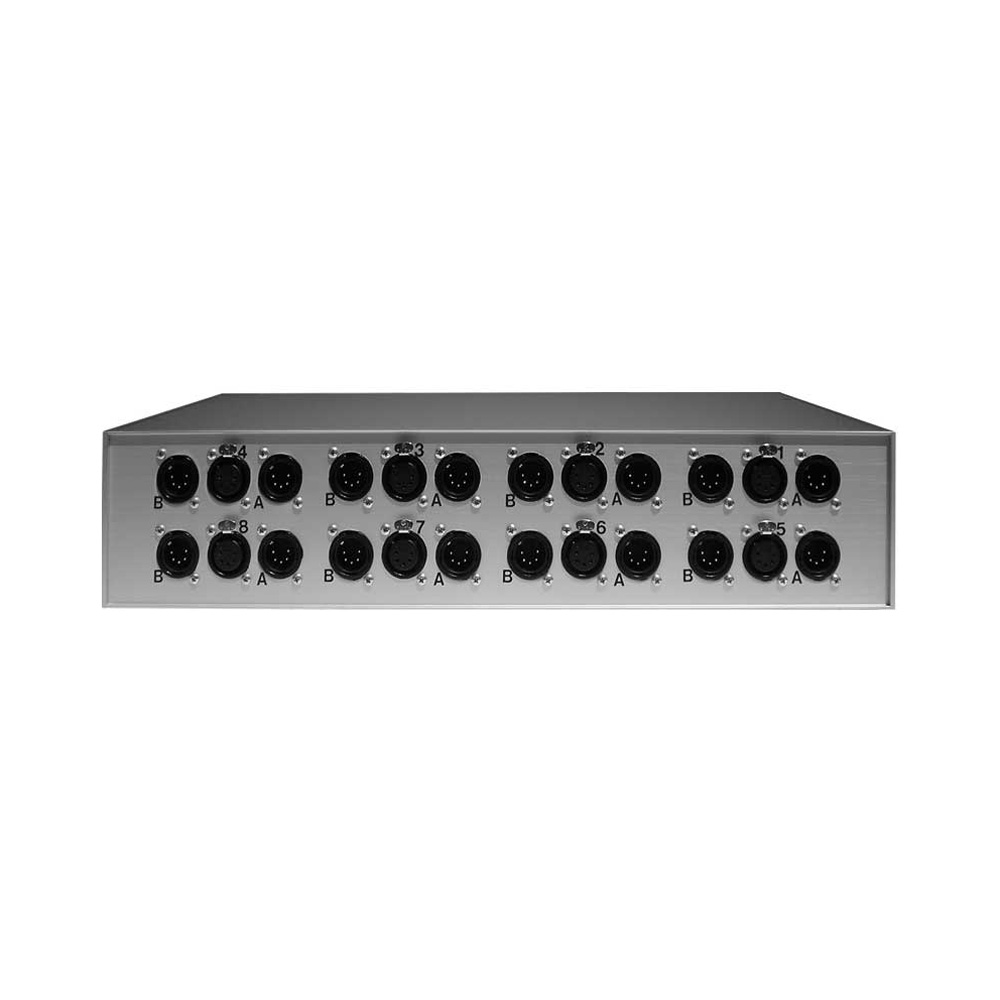

■8系統（4096チャンネル）+ 2入力ソース A/B切替タイプ
・SW8-5
・A/Bスイッチ 8系統 5pin XLR

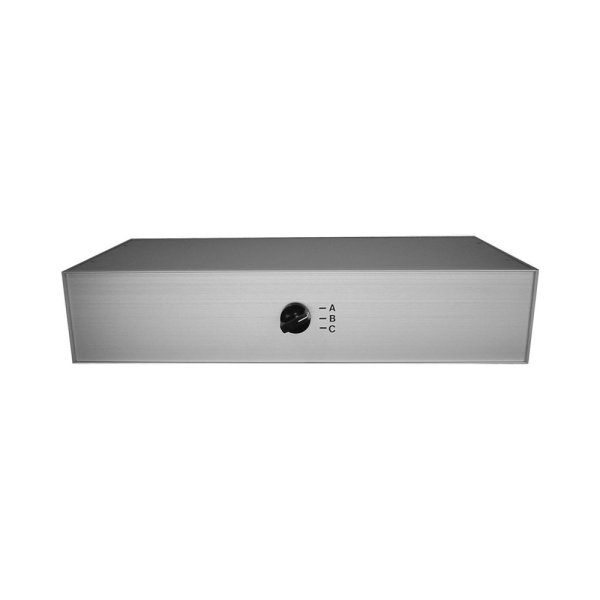

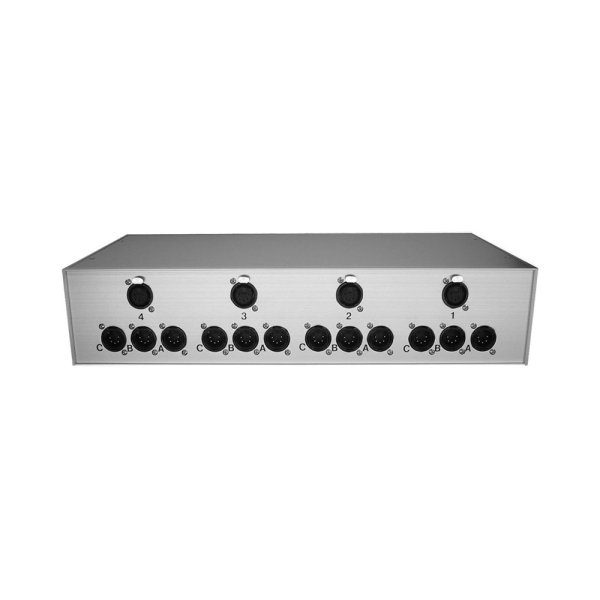

■4系統（2048チャンネル）+ 3入力ソース A/B/C切替タイプ
・SW4-ABC-5
・A/B/Cスイッチ 4系統 5pin XLR
ーーーーーーーーーーーーーーーーーーーーー
■■仕様
■共通スペック
・入力コネクター：金メッキ5ピンオス（Neutrik Dシリーズ）
※3ピンXLR、ターミナルブロック仕様も選択可能
・出力コネクター：金メッキ5ピンメス（Neutrik Dシリーズ）
※3ピンXLR、ターミナルブロック仕様も選択可能
・切替接点：ピン2 / ピン3（Data＋ / Data−）
※その他ピンの切り替えはオプション対応
・電源：手動スイッチモデルは不要
※リモートスイッチ仕様では必要

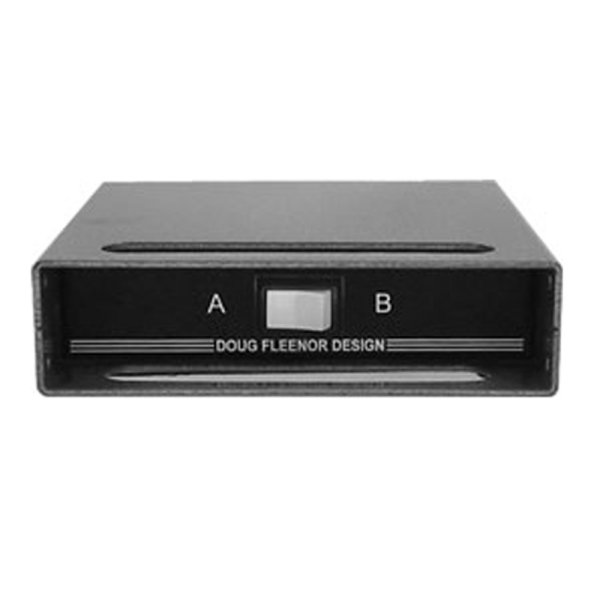

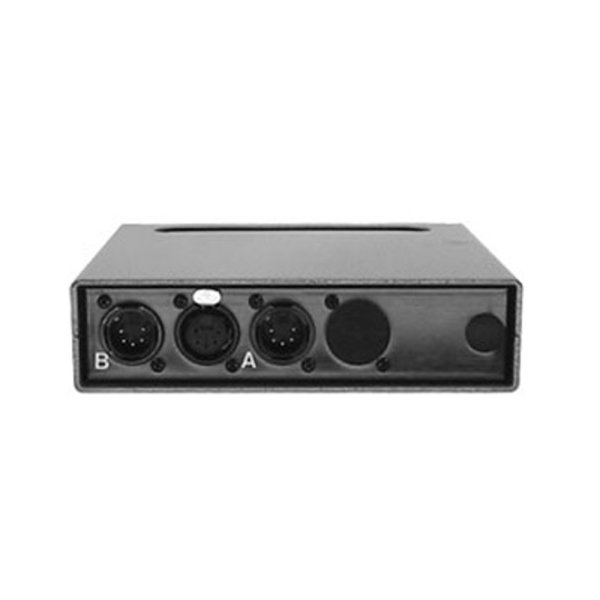

■SW1：1ユニバース A/Bスイッチボックス
・スイッチ：2ポジション ロッカースイッチ
・カラー：天面 / 底面 / 側面 シルバーハンマートーン、前面 / 背面 ブラック
・サイズ / 重量：43.18mm（H）× 165.1mm（D）× 165.1mm（W）、0.6kg
※19インチラックマウントアダプター（オプション）

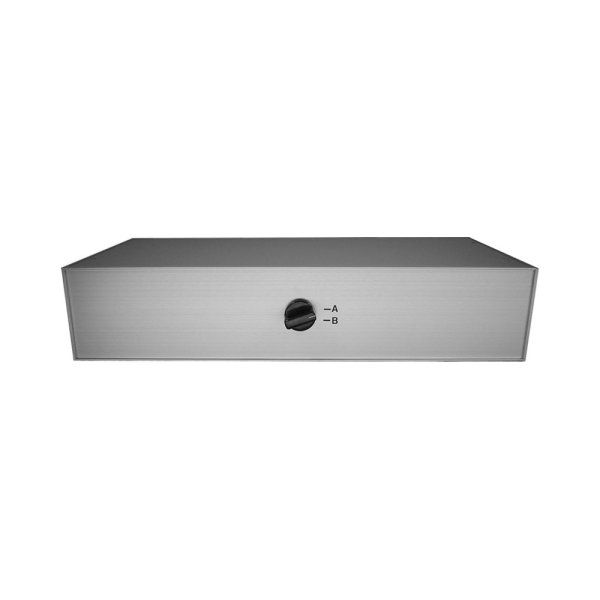

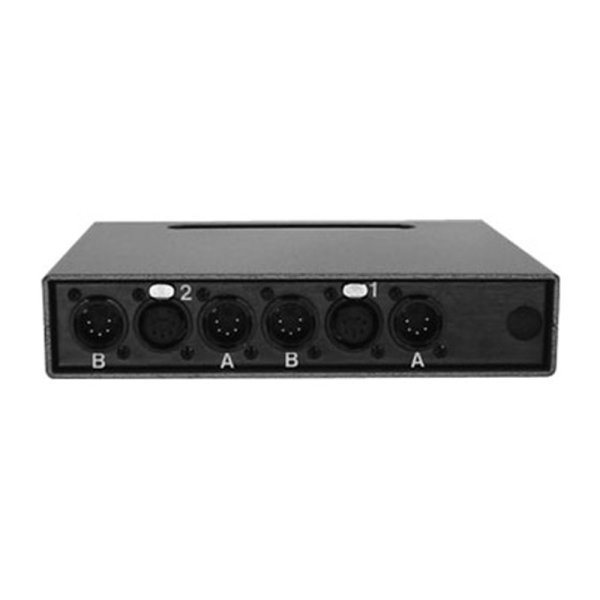

■SW2：2ユニバース A/Bスイッチボックス

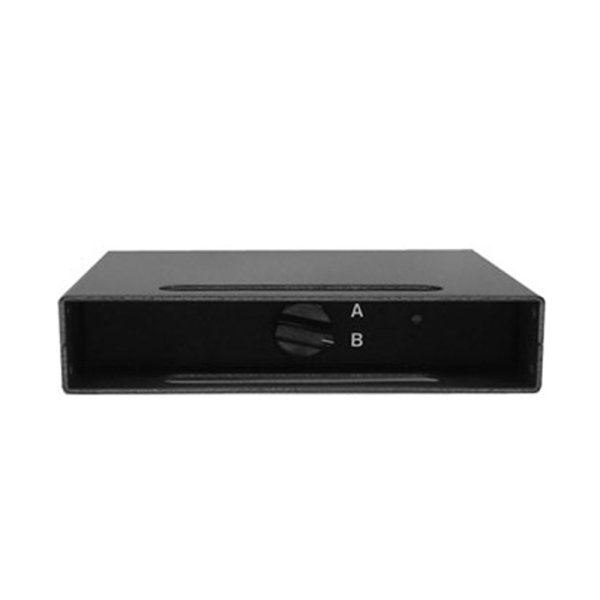

・スイッチ：2ポジション ロータリースイッチ
・カラー：天面 / 底面 / 側面 シルバーハンマートーン、前面 / 背面 ブラック
・サイズ / 重量：43.18mm（H）× 165.1mm（D）× 209.55mm（W）、0.6kg
※19インチラックマウントアダプター（オプション）
■SW3：3ユニバース A/Bスイッチボックス
・スイッチ：2ポジション ロータリースイッチ
・カラー：天面 / 底面 / 側面 シルバーハンマートーン、前面 / 背面 ブラック
・サイズ / 重量：43.18mm（H）× 203.2mm（D）× 424.18mm（W）、1.4kg
※19インチラックマウントアダプター（オプション）

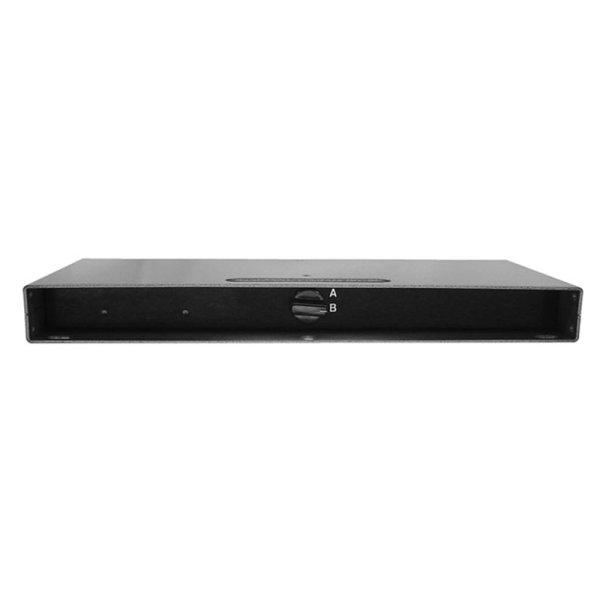

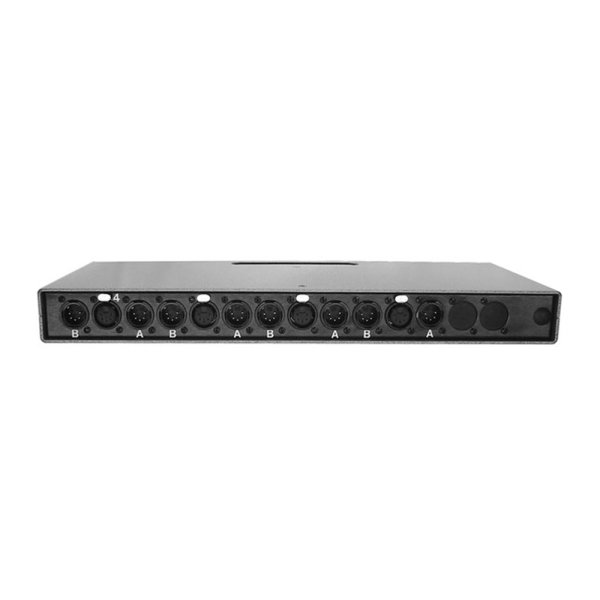

■SW4：4ユニバース A/Bスイッチボックス
・スイッチ：2ポジション ロータリースイッチ
・カラー：天面 / 底面 / 側面 シルバーハンマートーン、前面 / 背面 ブラック
・サイズ / 重量：43.18mm（H）× 203.2mm（D）× 424.18mm（W）、1.4kg
※19インチラックマウントアダプター（オプション）
■データシート（英語）
http://www.dfd.com/pdf/sw-data.pdf
■メーカーサイト
http://www.dfd.com/sw.html
