過去の修理例　Chamsys MagicDMX FULL

メーカー名

ChamSys（キャムシス）

機材名

MagicDMX FULL

症状詳細

DMXが出力されない

対処

DMXが出力されないというメンテ依頼です。


お客様と話をしてみると、撮影機材の電源を間違って接続されてしまった可能性があります。
誤接続はわりと舞台業界「あるある」ですので、RS-485トランシーバーIC（通称『DMXチップ』）の交換でほぼ治ります。

指で基板を触っていくと違和感がありましたので、サーモグラフィーで観てみました。

かなり発熱しています。今回も予想通り、DMXチップのショートです。



が！！

いつもと違うのは、今回の製品です。
めちゃめちゃ小さいUSBメモリサイズです。



それではレポートです。



まずは、不良チップを取り外します。
DMXチップどこか探してみてください！

わかりましたか？

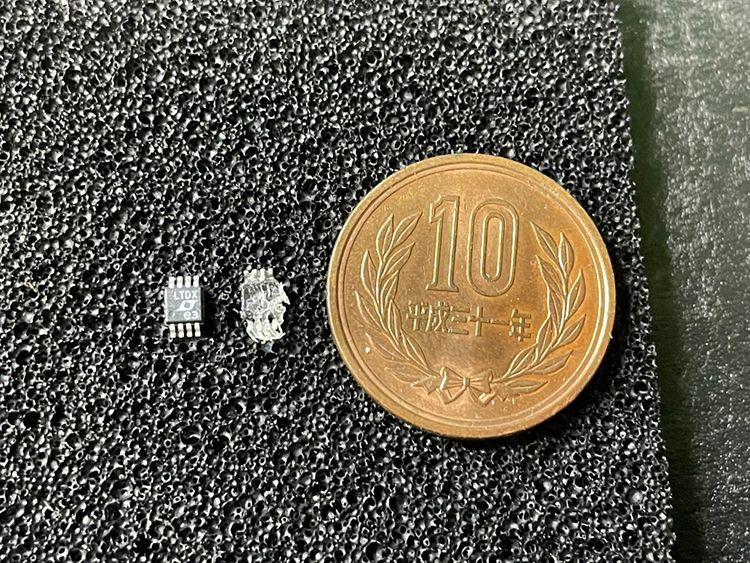

今回交換したのはこのサイズのDMXチップです。
はんだ作業で0.1-0.2ミリ手がぶれたらパァになります…緊張デス…

なんとかミスなく交換終わりました。

（作業中は写真どころじゃぁありませんので撮っていません。ご容赦ください。）

パソコンにつないで動作チェックです。

最後に切開したシリコン部分を補修して、完了です。
