HIGHLITE Showtec Shark The Meg Beam One

今回の内容

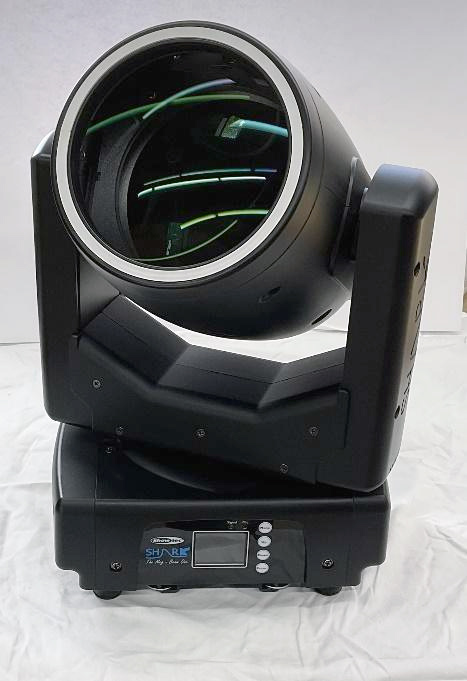

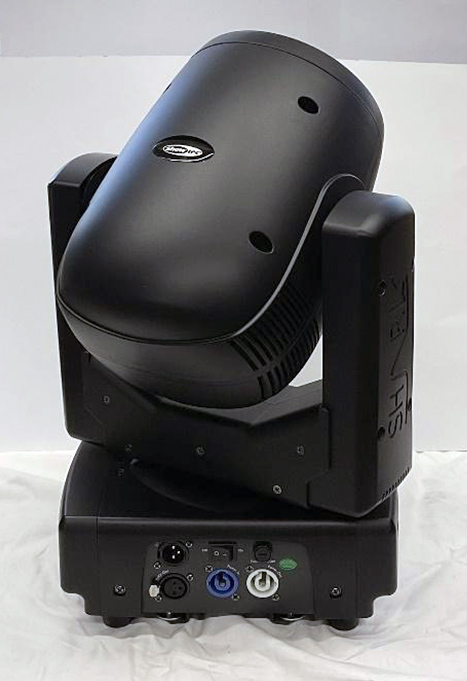

機材の外観

作業内容

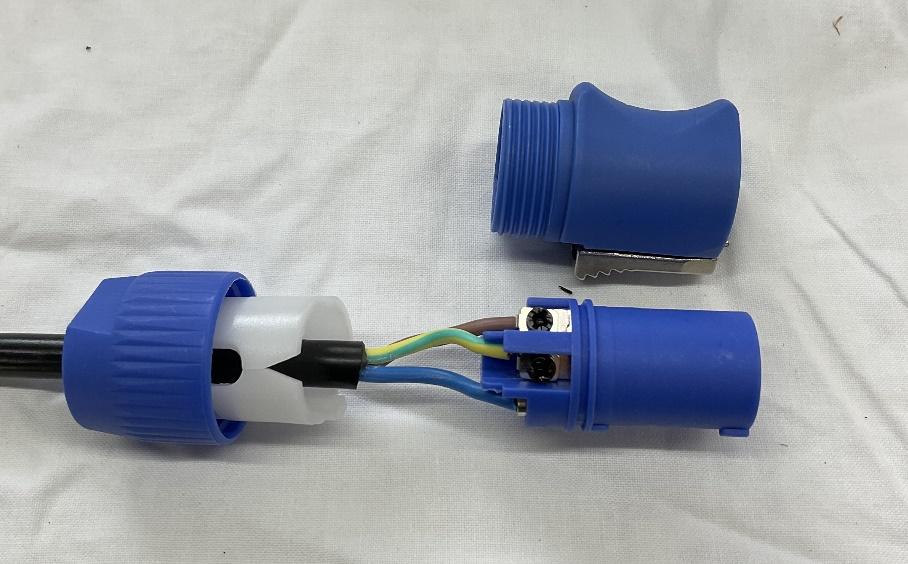

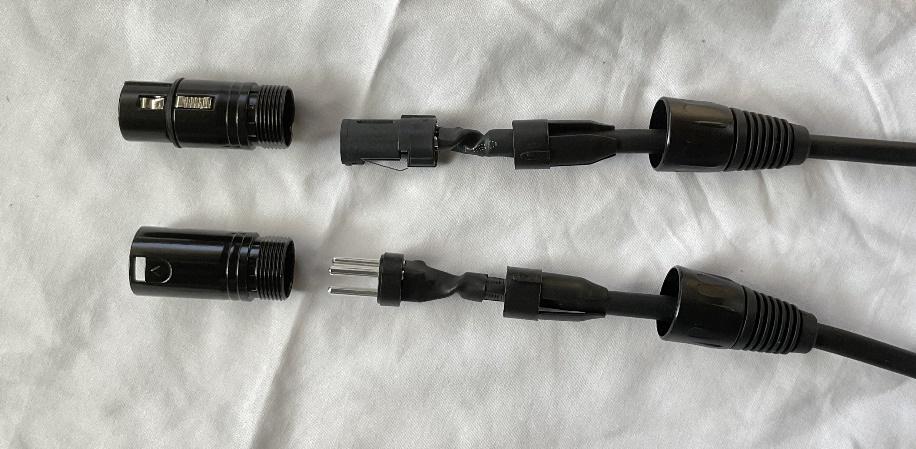

ケーブル加工は良好。プラグ製品のブランド名は無し。

DMXケーブル（３ピン）およびケーブルは中国製。
ケーブルは硬いため若干取り回しにくい感覚。プラグ製品のブランド名は無し。
ハンダ処理は伸縮チューブにて処理。

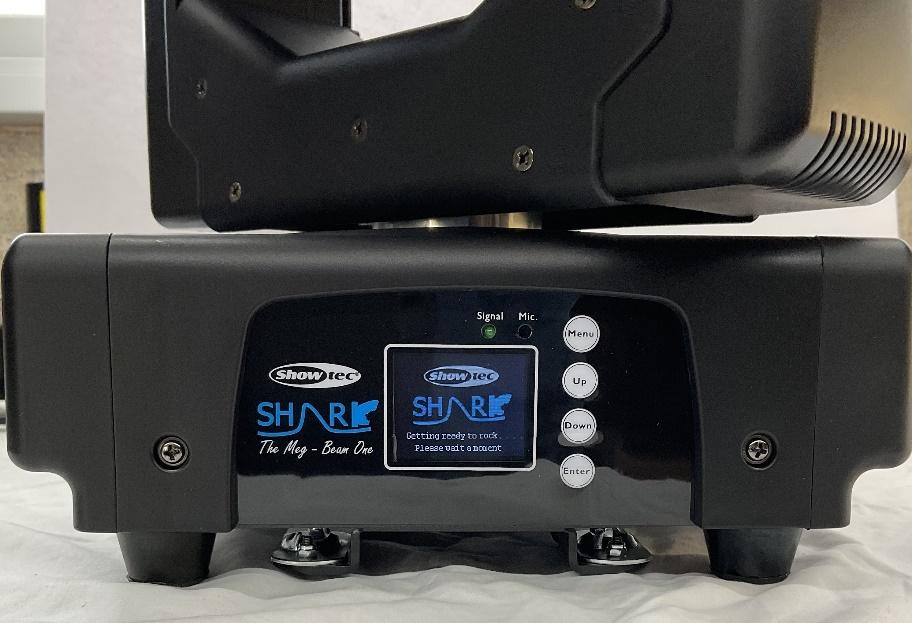

【操作パネル画面】　操作感は良好。

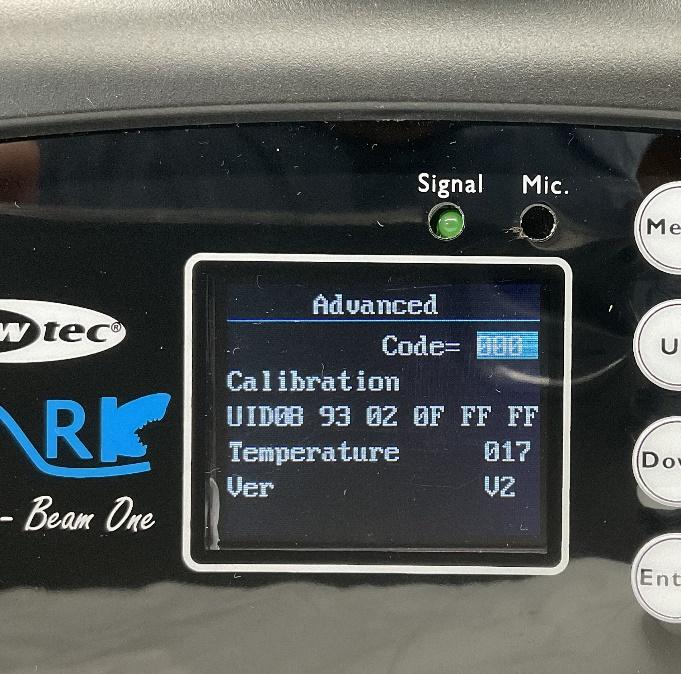

【情報画面】　

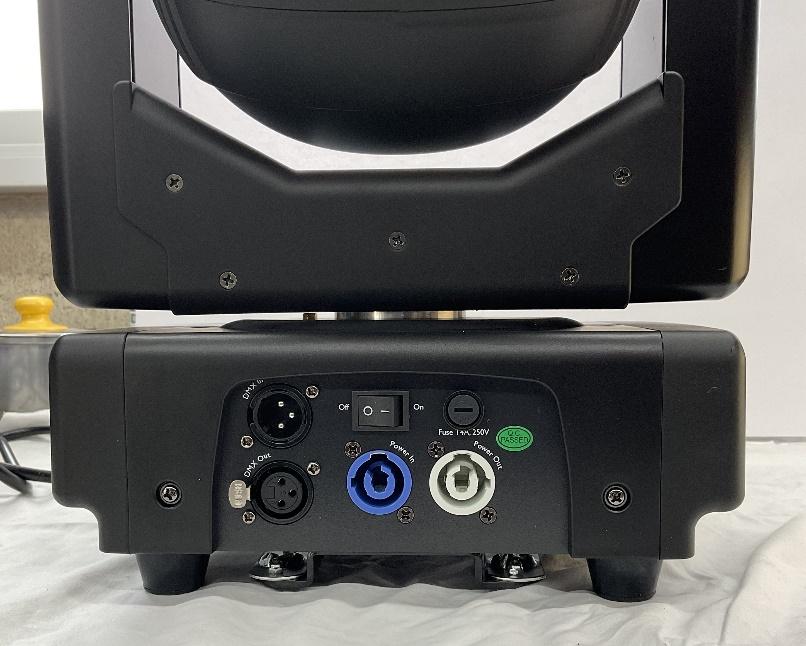

【背面コネクター部】　 デモ機１台での入荷ので各ＩＮ／ＯＵＴの検証は未確認。

【アーム／チルト駆動部】　 配線／駆動動作は良好

【ヘッド可動部】　配線はスパイラルチューブ処理。

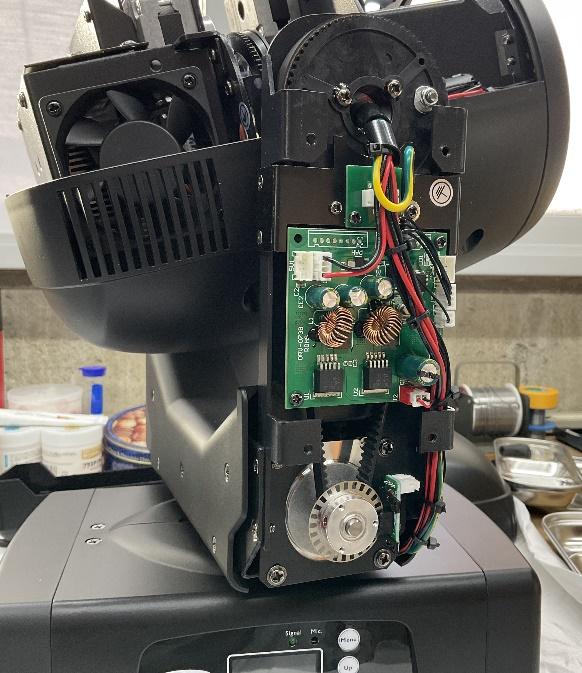

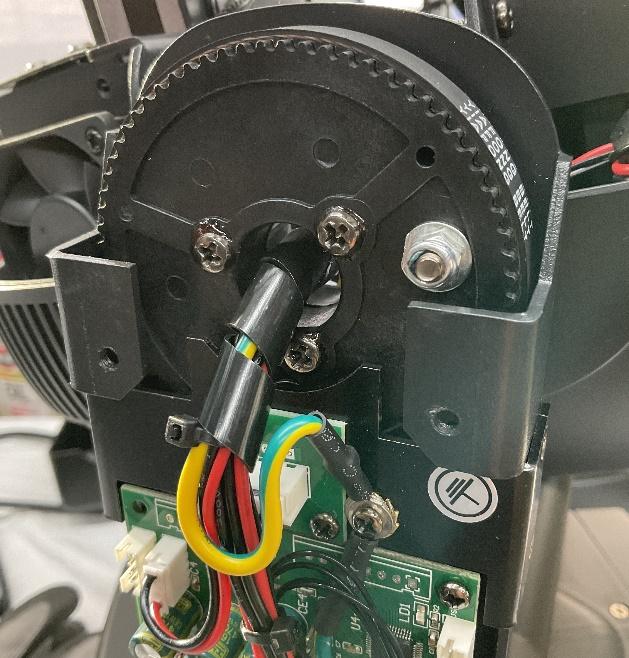

【アーム・チルト駆動部】　 配線処理は良好。

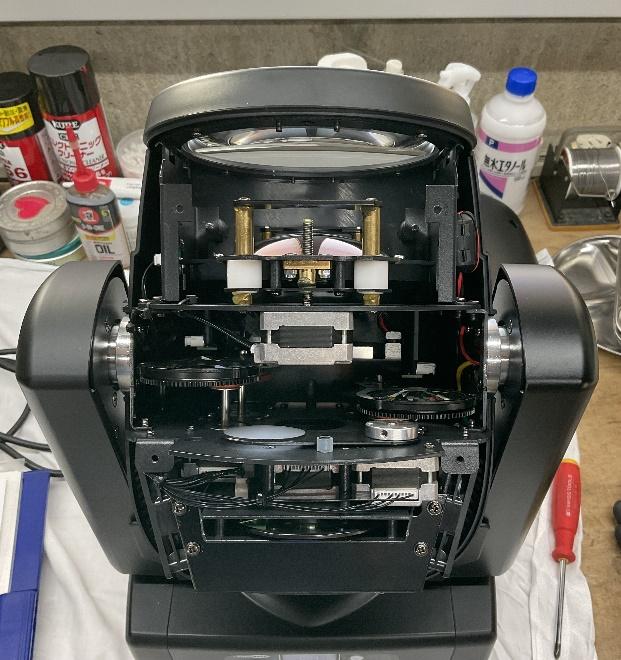

【ヘッド内各駆動部】　 配線仕様は良好。

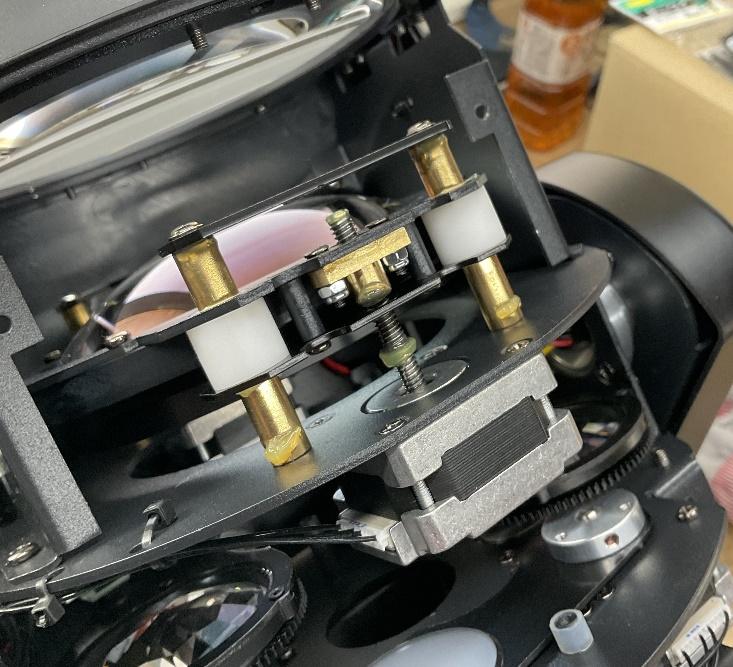

ＺＯＯＭ機構の動作・動作音は良好。
耐久性のある部材を使用している。

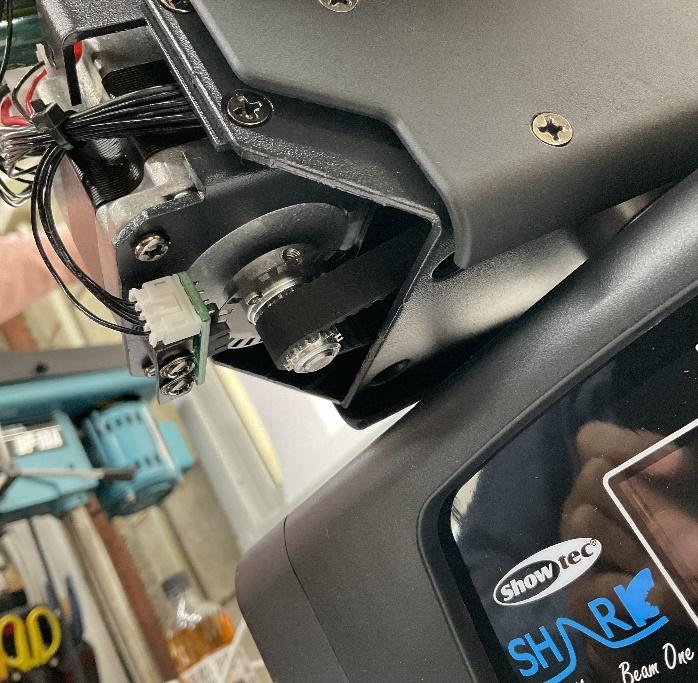

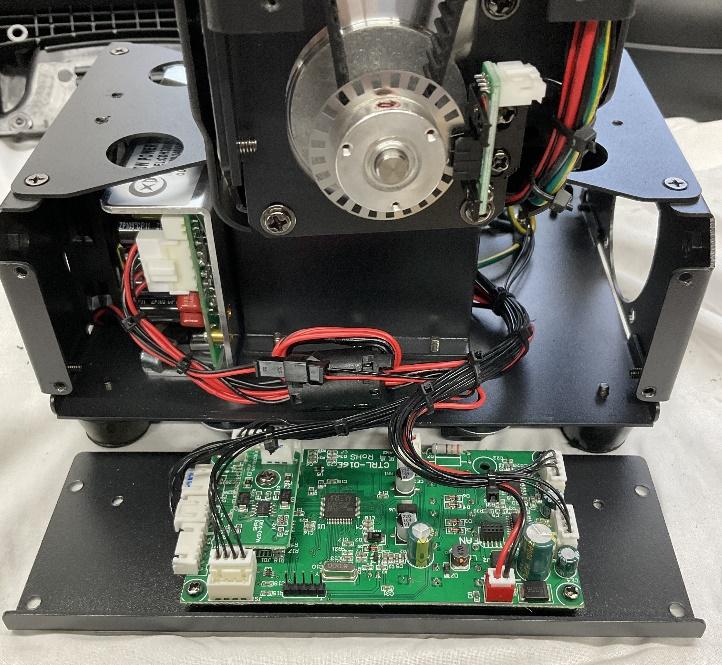

【パン駆動部】　 センサー部の駆動は良好。

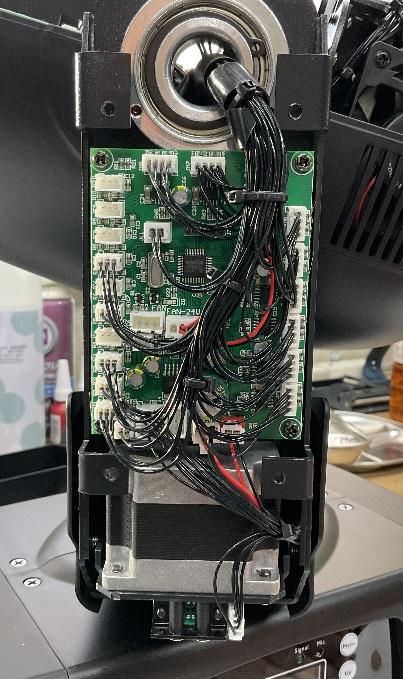

【パネル側基板】　 配線仕様は良好。

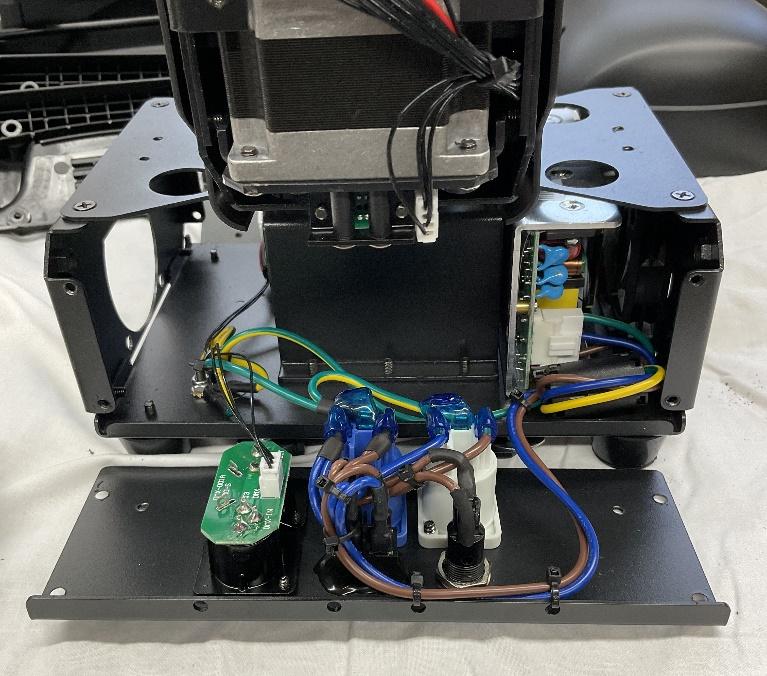

【コネクター側基板】　 配線処理仕様は良好。

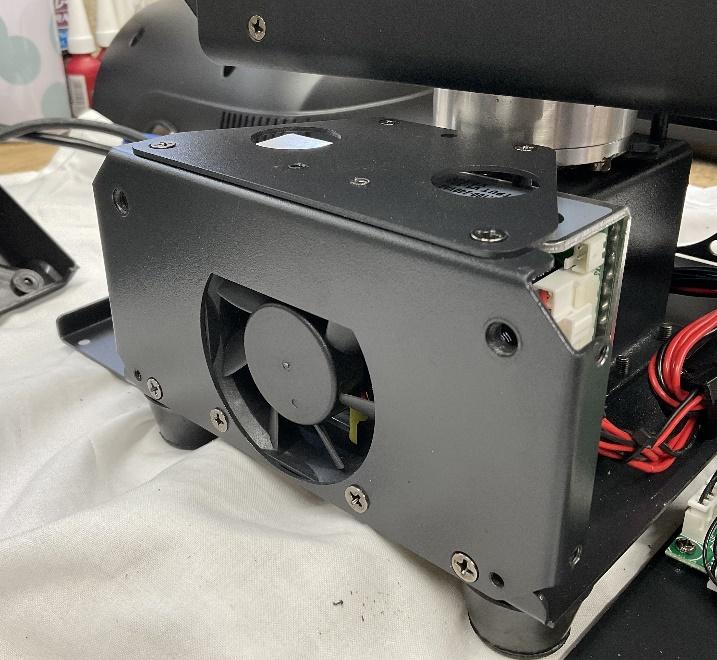

【電源部の冷却用ファン】　 動作は静音。

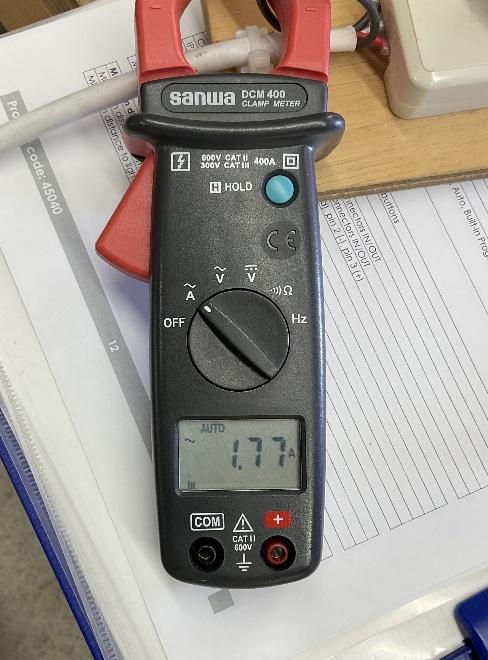

仕様確認のためクランプメーター数値測定。

演出効果の確認　照射像でのムラが確認できるが、一般的な視覚演出では認識できないレベル。
使用しているＬＥＤの特性、レンズの収差特性、駆動での特性など要因が複数考えられる。
今回の画像ではカメラ側および投射方法での諸条件も考慮しなくてはならないが、実際の演出現場で視覚では認識できないレベルと思われるので、問題なしと判断。　

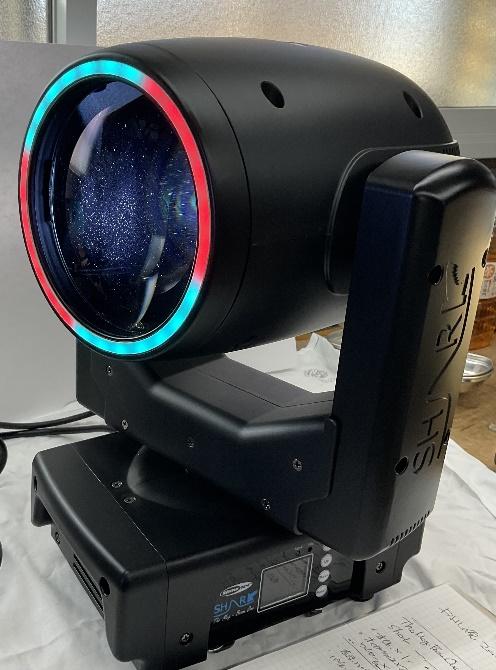

ヘッド部リング状の演出効果確認。

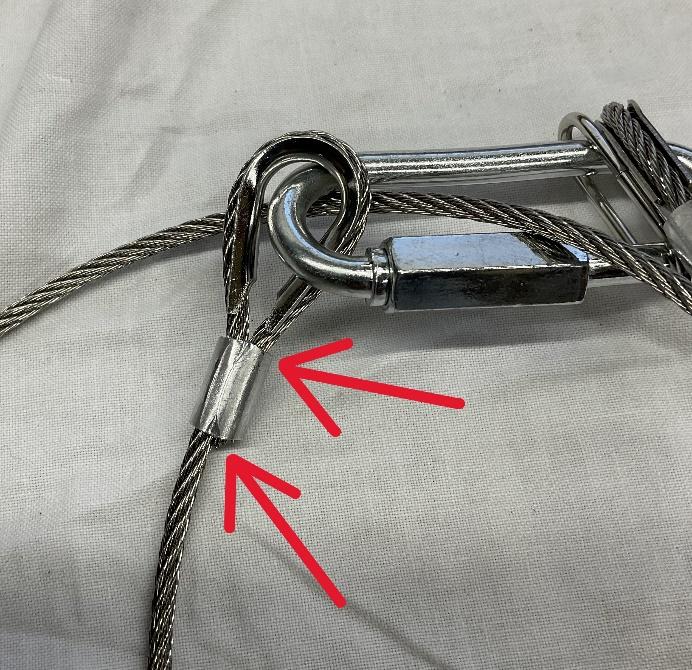

【セーフティワイヤーのカシメ部】　 良好。

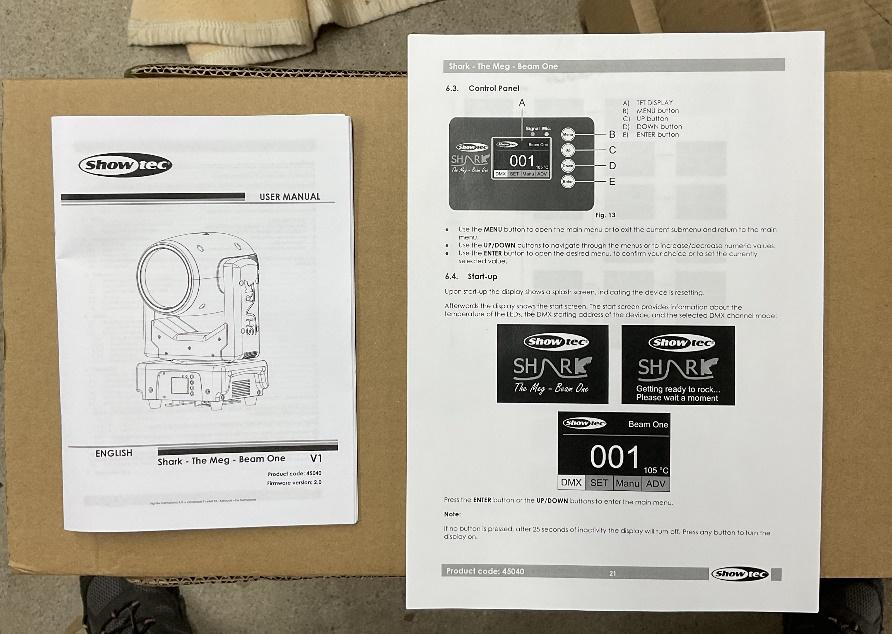

製品同梱の英文取り扱い説明書がＡ-５サイズで印字が小さく確認し難いので、操作ページのみ拡大プリントして添付することにして、作業完了です。
