ワイヤレスDMX受送信機 マルチバース 信号受信カード
[CTI_5906]

この製品は、湿気のない環境下での使用のみに対応します。雨や湿気の多い場所では、無線機能へのダメージや、電気的ショートを起こす場合があります。

電源を入れる前に、全ての外部接続ワイヤーが正常に接続されているか、お確かめください。

・ANSI E1.11 DMX512-A, E1.20 RDMに対応
・±60V保護付DMX RS-485 ドライバーを回路ボードに搭載
・SHoW ID表示用RGB LEDと、外部接続用コネクター搭載
・マルチバース受信バンド帯表示用RGB LEDと、外部接続用コネクター搭載
・幅広い入力電圧範囲　5-30VDC
・50mm x 38mmと大変小柄な製品サイズ
・低電流機器に対応する+3.3VDC出力
・マイクロ-B USB接続を介して機能設定が可能
・マイクロ-B USB接続を介してファームウエアのアップデートが可能
・高度な設定として：
　１、0-10V出力設定
　２、PWM出力を4つまで制御可能

パーツナンバー	商品名
５９０６	マルチバース受信カード2.4GHz

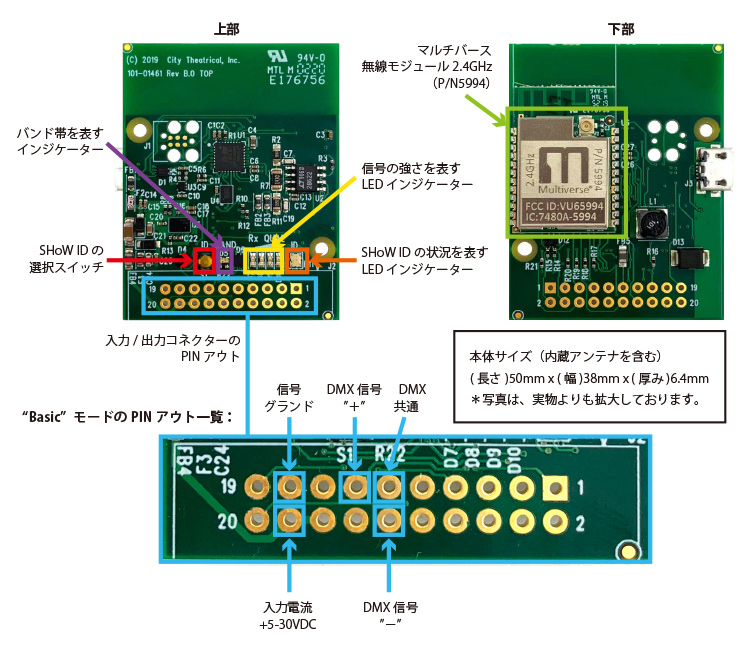

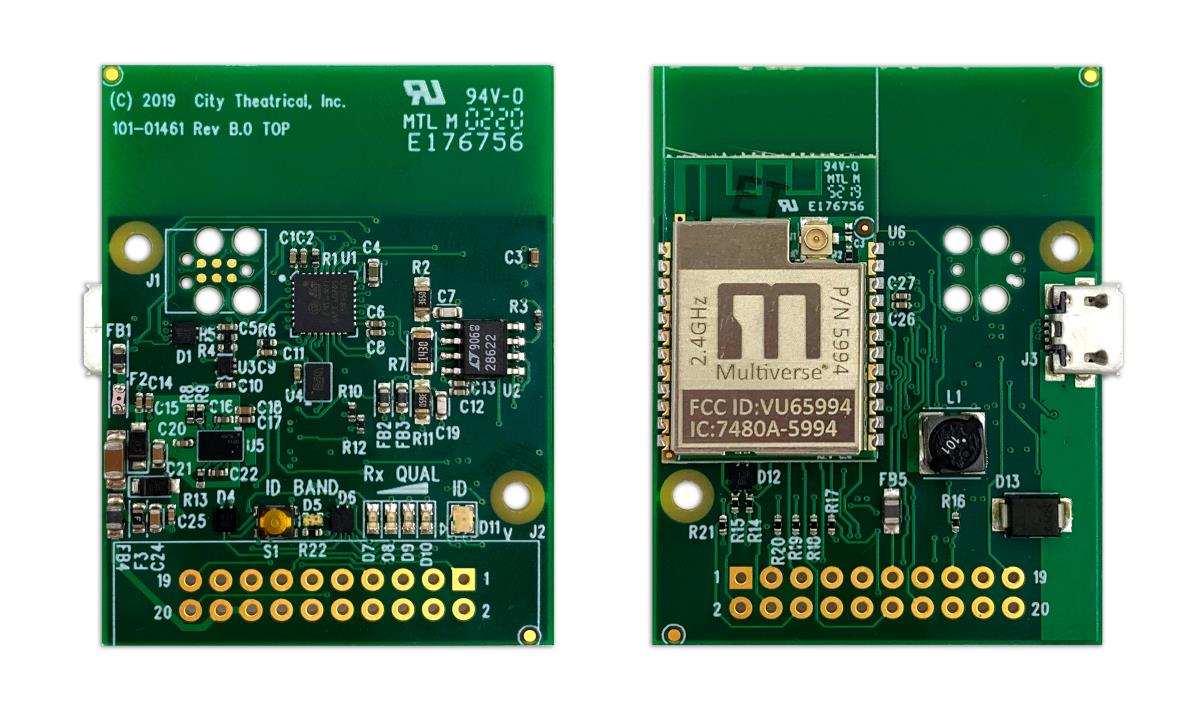

以下の写真は、実物よりも拡大しております。
"Advanced"モードにおけるPINアウト一覧は"Advanced"モードのPINアウト一覧を参照してください。

City Theatrical社によるDMXcatをはじめ、マルチバース送信機、マルチバースノード、マルチバースSHoW Babyを通じ、RDM制御により設定を変更することができます。そのためには、それらの機器から送信される信号を正しく受信する必要があります。送信機を通じて無線を利用したRDMによる設定構成を始める前に、以下の初期設定をしっかりとご確認ください。

マイクロUSBにてお使いのPC/MACと接続することができ、City Theatrical社によるプログラム上でマルチバース受信カードはそのシリアルナンバーにて表示されます。プログラムはCity Theatrical社のウェブサイトからダウンロードすることができます。
このプログラムにより、SHoW ID、SHoW Key、出力パワー、外部アンテナの設定など、オプション機能を含め様々な設定変更を行うことができます。
Basicモードには記載されていない詳細な設定に関しては、この説明書の後半にあります5.Advancedモードに関する記述をご確認ください。

手動で全ての設定を初期設定に戻すこともでき、SHoW IDのセレクタースイッチを５秒間押すと、初期設定に戻ります。その際、信号の強さを表すLEDが全て同時に点灯し、初期設定へのリセットが正常に行われたことを表示します。
初期設定の内容に関しては以下のようになっており、専用プログラムからも確認することができます。これらの設定はRDMにより、"Basic Info"、"Manufacture‘s Settings"タブから確認することができます。

■DMXタブ
・RDM Traffic Enable （RDM機能：有効）
・DMX Port Label; Default Port Label （DMXラベル機能：ラベル）ユニバース 1
・DMXアドレス 1

■マルチバースタブ
・SHoW ID：24250
・Antenna Selection (アンテナ選択)：内蔵アンテナ
・Output Power (出力パワー )：MAX (最大)
・SHoW Key（0-500の範囲で設定可能）：０

■Info (インフォメーションタブ)
・Device Label; Device Label （機器のラベル機能：デバイスラベル）
・DMX Fail Mode (DMX信号喪失時オプション)：
・Hold last look before bumping to level (最後に受けた値を保持) : Infinite (無制限)
・Hold level before bumping to out(暗転せずに受けた値を保持)：Infinite (無制限)

■Advanced tab (Advance モードタブ)
・PWM Output(PWM解像度出力): Disabled （無効）
・0-10V 出力：Disabled （無効）

5906は2.4GHzのSHoW DMX Neoモード、2.4GHzマルチバースモードの両方に対応したします。バンド帯表示LEDにより、受信信号を色別に表示し、マルチバースSHoW IDはグリーン、SHoW DMX SHoW IDはイエローに点灯します。
下記の表をご確認ください。

SHoW IDセレクタースイッチを押すことで、最初の識別サイクルとして6つのマルチバースSHoW IDをチェックします。その後バンド帯表示LEDがグリーンに点灯すると、6つのSHoW ID識別がスタートし、SHoW IDステータスLEDが、下記のSHoW ID一覧に対応したカラーで点灯します。
そのままSHoW IDセレクタースイッチを押し続けると、バンド帯表示LEDはイエローに変わり、SHoW DMX Neo SHoW IDの識別サイクルへと移行します。

カラー	バンド帯
グリーン	マルチバース2.4GHz
イエロー	SHoW DMX Neo 2.4GHz

もしこのSHoW ID用インジケーターが点滅している場合は、DMXを受信できていないことを表します。正常に受信が始まると、点滅が止まり、点灯を継続します。

IDカラー	SHoW IDバンド帯：グリーン	SHoW IDバンド帯：イエロー	ブロードキャスト帯域
グリーン	24250	201	Adaptive(混み合った帯域を避けたポッピング方式)
シアン	24102	102	Full (2.4GHz全範囲)
マゼンタ	24112	117	Low(低域を使用)
ホワイト	24122	133	Mid(中域を使用)
レッド	24132	149	High(高域を使用)
イエロー	24142	165	Max(Wi-fiとも干渉しない最高域を使用)
ブルー	RDM	RDM	RDMによりその他のSHoW IDを設定時

4つのLEDにより、無線受信する信号の強さを表示します。4つ全てのLEDが点灯していれば、その信号の強さが最大であることを表します。アンテナを的確な方向へ向けるなどの方法により、その強さを向上させることが可能です。
信頼性確保と、製品能力を最大限に発揮するため、少なくとも2つ以上のLEDが点灯していることをご確認ください。

PIN	タイプ	信号名称	機能
1
2
3
4
5
6
7
8
9
10
11	GND(グランド)	DMX_C	DMX共通
12	O	DMX_DM	DMX”-“
13	O	DMX_DP	DMX”＋“
14
15
16
17	GND(グランド)	GND	信号グランド
18	PWR	Vin	+5-30VDC 入力
19
20

SHoW Keyを設定することで、近くで同一のSHoW IDを使用している際など、SHoW Keyの入力設定により、不用意なアクセスを防ぐことができます。
SHoW IDとSHoW Keyは、送信機、受信機との間で正常に通信し合うには必ず一致していなくてはいけません。
SHoW Keyによるアクセス限定機能は、不用意なアクセスを防ぐ目的のものです。そのため、マルチバースノードや送信機による、複数のシステム間で同一のSHoW IDの使用を推奨するもではありません。設定可能範囲は0〜500です。（初期設定は0）

状況	使用条件	結論
同一のSHoW Key	異なるSHoW IDで使用	問題なし
異なるSHoW Key	同一のSHoW IDで使用	推奨されておりません
異なるSHoW Key	異なるSHoW IDで使用	問題なし

ユーザーによりLow, Mid, Hi, Maxの中から出力パワーを選択することができます。
そのため、必要最低限の送信パワー設定が可能であり、余計な出力パワーの出力による他のセクションへの干渉などを防ぐことができます。受信信号の強さは、受信機側のインターフェイススクリーンや、LED表示、またはRDMによるパラメーターでモニターすることができます。初期設定はMaxです。

注意：受信機側の出力パワーは、RDMの通信クオリティに関わります。

使用するアンテナに合わせて、マルチバース無線設定を最適化することができます。
ほとんどの場合、マルチバース受信カード2.4GHzでは、内臓のアンテナを使用しますので、アンテナの選択を必要とする場合は、外部接続によるアンテナを使用するときのみです。

主に建築照明など、0-10Vで制御される1つの機器に対して調整することができます。この機能により、通常では必要とされるシンクデバイスや、ソースデバイスによる電圧の調整が不要になります。

現在PMW (パルス幅変調)出力は、LED機器によく使用される傾向にあります。
低い出力値でも高いクオリティで調光するための機能であり、一定の電気容量で動作する照明機器へ向けた機能ではありません。
ここでは4つのPMW出力タイプを内蔵しております。
基本となるLiner(リニア)では、そのままDMX制御機器からの入力を反映し、８ビットです。1つの出力ポートに対し、１DMXチャンネルがあてがわれます。
このアドレスの設定は、DMXアドレス設定の項目をご確認ください。

PIN	タイプ	信号名称	機能	注釈
1	O	LED_RXQ2	Rx Quality LED Medium/PWM2
2	O	LED_ID_R	Red SHoW ID RGB LED
3	O	LED_ RXQ3	Rx Quality LED Hi/PWM3
4	O	LED_ID_G	Green SHoW ID RGB LED
5	O	LED_ RXQ4	Rx Quality LED Max/PWM4
6	O	LED_ ID_B	Blue SHoW ID RGB LED
7	O	LED_BAND	Band LED Anode
8	PWM	Vont	+3.3Vdc regulated output	最大容量200mA
9	GND	GND	Signal Ground
10	PWM	Vont	+3.3Vdc regulated output	最大容量200mA
11	GND	DMX_C	DMX Common
12	O	DMX_DM	DMX Data Minus
13	O	DMX_DP	DMX Data Plus
14	I	BUTTON	SHoW ID Button
15	O	LED_RXQ1	Rx Quality LED Low/PWM1
16	PWM	Vin	+5-30Vdc input
17	GND	GND	Signal Ground
18	PWM	Vin	+5-30Vdc input
19	O	ZERO_TEN	0-10V output
20	O	LED_BAND_PWM	Band LED Cathode

以下、"Advanced"モードのPINアウト一覧に対する詳細です。

Pin1 - LED_RXQ2

このピンには2つの使用目的があります。PWMが無効(Disabled)になっている場合は、Mid(中域)レンジのバンド帯における受信を行います。
PWMが有効(Enabled)の場合、このピンはPWM出力における出力ポート２になります。

このピンに外部からLEDを接続する場合、回路ボードにあるR18を取り除き、このピンをLEDのカソード側(Cathode:陰極)に接続してください。このとき、LEDにおけるシンク電流が10mA を超えないようにしてください。

PWM制御用のピンとして使用する場合は、USB接続による制御機器を使用し、PWMを有効にしていただき、このピンをホスト機器側の制御入力に接続してください。下記にある「DMXアドレスマップ」を参照してください。
スタートアドレスの変更は、RDMを介し、City Theatrical社による設定構成機器プログラミングを使用してください。

PWM機能の設定は、USB接続による設定変更のみ可能となっております。

Pin2 - LED_ID_R

それぞれのSHoW IDによるRGB LED点灯機能が、このピンによりレッドに点灯します。外部接続によるRGB LEDを使用する場合、回路ボードにあるR15を取り除き、このピンを共通のアード側(Anode:陽性)を持つLEDのRGBの中から「レッドのカソード側(Cathode:陰極)」に接続してください。このとき、LEDにおけるシンク電流が10mA を超えないようにしてください。

Pin3 - LED_ RXQ3

このピンには2つの使用目的があります。PWMが無効(Disabled)になっている場合は、Hi(高域)レンジのバンド帯における受信を行います。PWMが有効(Enabled)の場合、このピンはPWM出力における出力ポート3になります。
このピンに外部からLEDを接続する場合、回路ボードにあるR19を取り除き、このピンをLEDのカソード側(Cathode:陰極)に接続してください。このとき、LEDにおけるシンク電流が10mA を超えないようにしてください。

PWM制御用のピンとして使用する場合は、USB接続による制御機器を使用し、PWMを有効にしていただき、このピンをホスト機器側の制御入力に接続してください。下記にある「DMXアドレスマップ」を参照してください。
スタートアドレスの変更は、RDMを介し、City Theatrical社による設定構成機器プログラミングを使用してください。

PWM機能の設定は、USB接続による設定変更のみ可能となっております。

Pin4 - LED_ID_G

それぞれのSHoW IDによるRGB LED点灯機能が、このピンによりグリーンに点灯します。外部接続によるRGB LEDを使用する場合、回路ボードにあるR14を取り除き、このピンを共通のアード側(Anode:陽性)を持つLEDのRGBの中から「グリーンのカソード側(Cathode:陰極)」に接続してください。このとき、LEDにおけるシンク電流が10mA を超えないようにしてください。

Pin5 - LED_RXQ4

このピンには2つの使用目的があります。PWMが無効(Disabled)になっている場合は、Max(最高域)レンジのバンド帯における受信を行います。PWMが有効(Enabled)の場合、このピンはPWM出力における出力ポート4になります。
このピンに外部からLEDを接続する場合、回路ボードにあるR20を取り除き、このピンをLEDのカソード側(Cathode:陰極)に接続してください。このとき、LEDにおけるシンク電流が10mA を超えないようにしてください。

PWM制御用のピンとして使用する場合は、USB接続による制御機器を使用し、PWMを有効にしていただき、このピンをホスト機器側の制御入力に接続してください。下記にある「DMXアドレスマップ」を参照してください。
スタートアドレスの変更は、RDMを介し、City Theatrical社による設定構成機器プログラミングを使用してください。

PWM機能の設定は、USB接続による設定変更のみ可能となっております。

Pin6 - LED_ID_B

それぞれのSHoW IDによるRGB LED点灯機能が、このピンによりブルーに点灯します。外部接続によるRGB LEDを使用する場合、回路ボードにあるR21を取り除き、このピンを共通のアード側(Anode:陽性)を持つLEDのRGBの中から「ブルーのカソード側(Cathode:陰極)」に接続してください。このとき、LEDにおけるシンク電流が10mA を超えないようにしてください。

Pin7 - LED_BAND

このピンは、２色カラーのLED(グリーン/イエロー)へ接続するための2つのピンのうちの一つになります。このピンをイエローのアード側(Anode:陽性)、グリーンのカソード側(Cathode:陰極)へ接続してください。
詳しい情報は「4-4.バンド帯表示LED」をご参照ください。

Pin8 - +3.3V

このピンからホスト側のPCBボードへ、3.3Vの直流電流を供給します。
このピンはPin10にも接続されております。

Pin9 - GND

受信カードにおける共通回路です。

Pin10 - +3.3V

このピンからホスト側のPCBボードへ、3.3Vの直流電流を供給します。
このピンはPin8にも接続されております。

Pin11 - DMX_C

DMX信号における共通(Common)ピンです。通常DMX Pin5 XLRにおけるPin1に接続されます。共通回路へはライトビーズにて接続されます。くれぐれも受信カードにおけるグランドとしてのみの使用は、しないでください。

Pin12 - DMX_DM

DMX信号におけるマイナス極です。通常DMX Pin5 XLRにおけPin2に接続されます。このピンは±60までの過電圧を起こしたラインからも守られる構造であり、±25Vに対応するエクストラ共通(Common)モードも内蔵しております。

Pin13 - DMX_DP

DMX信号におけるプラス極です。通常DMX Pin5 XLRにおけPin3に接続されます。このピンは±60までの過電圧を起こしたラインからも守られる構造であり、±25Vに対応するエクストラ共通(Common)モードも内蔵しております。

Pin14 - Button

このピンは共通回路がショートした際や、Advanceモードにおけるスイッチの役割を果たし、「4-4 バンド帯表示LED/SHoW IDセレクタースイッチ」を参照してください。

Pin15 - LED_RXQ1

このピンには2つの使用目的があります。PWMが無効(Disabled)になっている場合は、Low(低域)レンジのバンド帯における受信を行います。PWMが有効(Enabled)の場合、このピンはPWM出力における出力ポート4になります。
このピンに外部からLEDを接続する場合、回路ボードにあるR16を取り除き、このピンをLEDのカソード側(Cathode:陰極)に接続してください。このとき、LEDにおけるシンク電流が10mA を超えないようにしてください。

PWM制御用のピンとして使用する場合は、USB接続による制御機器を使用し、PWMを有効にしていただき、このピンをホスト機器側の制御入力に接続してください。下記にある「DMXアドレスマップ」を参照してください。
スタートアドレスの変更は、RDMを介し、City Theatrical社による設定構成機器プログラミングを使用してください。

PWM機能の設定は、USB接続による設定変更のみ可能となっております。

Pin16 - Vin

受信カードへの供給ピンになります。入力範囲は5v-30v DCです。
0-10V範囲での使用する場合は最低でも+11Vが必要であり、0-10Vの オペアンプ（演算増幅器）に供給される範囲を考慮してください。
このピンはPin18にも接続されております。

Pin17 - GND

受信カードにおける共通回路ピンです。

Pin18 - Vin

受信カードへの供給ピンになります。入力範囲は5v-30v DCです。
0-10V範囲での使用する場合は最低でも+11Vが必要であり、0-10Vの オペアンプ（演算増幅器）に供給される範囲を考慮してください。
このピンはPin16にも接続されております。

Pin19 - ZERO_TEN

0-10V出力モードが有効である場合に使用されます。「DMXアドレスマップ」をご確認ください。スタートアドレスの変更は、RDMを介し、City Theatrical社による設定構成機器プログラミングを使用してください。
この出力ポートは使用される機器へのシンク電流もしくはソース電流になり、劇場用の機器をはじめ、建築照明用機器にも使用していただけます。最大容量が15mAを超えないよう注意してください。

Pin20 - LED_BAND_PWM

このピンは、２色カラーのLED(グリーン/イエロー)へ接続するための2つのピンのうちの一つになります。このピンをイエローのカソード側(Cathode:陰極)、グリーンのアード側(Anode:陽性)へ接続してください。LEDへのどんな出力効果があるかは5-2.PWM 調整機能をご参照ください。

このピンをLEDへ接続する際はR17とR22を取り除いてください。
また、このピンに対して最大容量が10mAを超えないよう注意してください。

マルチバース受信カードは、Basicモードでは1つのDMXチャンネルを受信し出力致します。
出力パターンとして、0-10Vの出力、4つのPWM出力、または、0-10Vの出力と4つのPWM出力を同時に行うことができます（Advanceモード）
以下のDMXアドレスマップを参照し、その組み合わせをご確認ください。

0-10V Enable (0-10V)	PWM Enable (PWM)	0-10V Offset （スタートアドレスに対する オフセット値）	PWM1 Offset （スタートアドレスに対する PWM1へのオフセット値）	PWM2 Offset （スタートアドレスに対する PWM2へのオフセット値）	PWM3 Offset （スタートアドレスに対する PWM3へのオフセット値）	PWM4 Offset （スタートアドレスに対する PWM4へのオフセット値）
NO (無効を選択時)	NO (無効を選択時)
YES (有効を選択時)	NO (無効を選択時)	Start + 0 (スタートアドレスと同様)
NO (無効を選択時)	YES (有効を選択時)		Start + 0 (スタートアドレスと同様)	Start + 1 (スタートアドレス＋1)	Start + 2 (スタートアドレス＋2)	Start + 3 (スタートアドレス＋3)
YES (有効を選択時)	YES (有効を選択時)	Start + 0 (スタートアドレスと同様)	Start + 1 (スタートアドレス＋1)	Start + 2 (スタートアドレス＋2)	Start + 3 (スタートアドレス＋3)	Start + 4 (スタートアドレス＋4)

絶対値(Absolute)での最大レート

	最小値	最大値	単位
供給電圧	5	30	V
ピンごとの電圧	-0.3	3.3V +0.3	V
保存環境温度	-40	150	℃

本体へ上記の「絶対値(Absolute)での最大レート」を超える負荷がかかった場合、モジュール全体に致命的なダメージを負う場合があります。
上記の表は正常に機能するための範囲であり、そのほかの推奨された使用環境を超える条件下での操作については明記されておりません。
上記の規格を超える条件下での使用は、マルチバース受信カードの性能に対する信頼性にも影響を及ぼします。

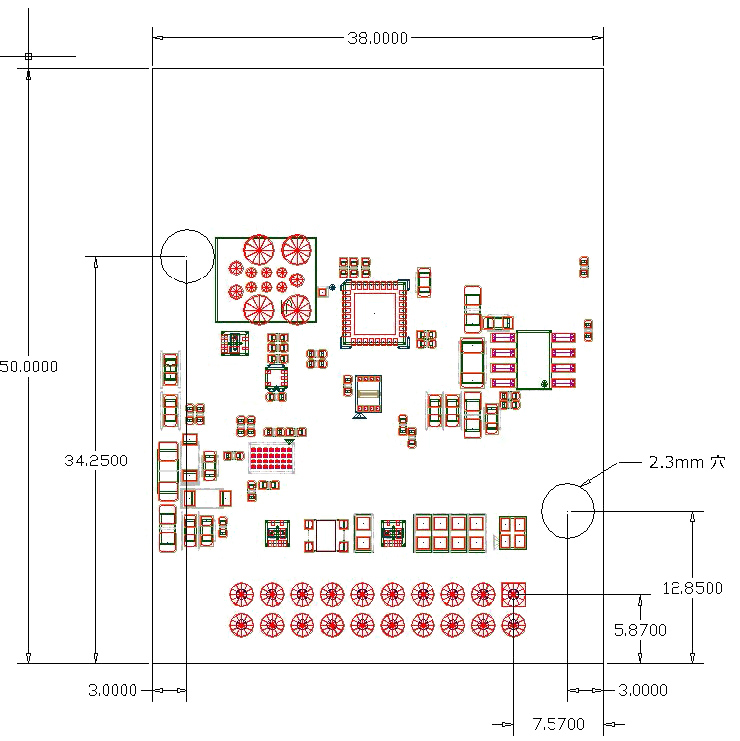

製品仕様/サイズ（"Advanced"モード）

		単位
サイズ	50x38	mm
I/Oインターフェイス	2x10 0.100” PCB ランドパターン
アンテナ接続	U.FL/IPEX
包装	静電気除去バックへの個別包装

推奨する使用環境

	最小	最大	単位
使用環境温度	0	40	℃
0-10V シンク/ソース電流	0	15	mA
外部接続LED用ピン	0	10	Ma
供給電圧	5	30	V

使用電気容量
送信側、受信側、両方の最大パワー出力を計測してください。

パラメーター	テスト機器	モジュール	代表値	単位
最大容量	受信機	5906	440	mW

無線送信規格

無線送信規格		単位
周波数範囲	5906: 2.40〜2.483	GHz

表示の単位はmmです。

ライセンスを必要としない無線に関する取扱説明書に記載された製品一式は、このテキストの「7-4.FCCコンプライアンス・ステートメント(米国)」「7-5.IC ステートメント」を明記する必要があり、または同等の注意書きを目のつきやすい場所に貼り付けてください。これは説明書、本体、またはその両方に必要とされます。

この製品は事前にテストされ、クラスBデジタルデバイスの規約に従い、FCC規定第１５条に準拠しております。これらの規約により、住宅などに対し有害な電波干渉が起こらないよう適切な防護措置がなされております。
この製品は使用する無線電波の生成や送信が可能であり、もし適切に使用されない場合、その他の電波へ有害な干渉を起こす可能性があります。その為、特定の設定方法に対しては、有害な干渉が起こらないことを保証するものはありません。
もしその他の無線環境やテレビ信号などへの干渉が起こった場合は、 この製品のオンオフの決定、もしくはユーザーにより正常な無線環境を整える為に、以下のチェックを行うことを推奨いたします。

　・アンテナの方向の調整、受信機の場所の変更。
　・その他の機器と受信機との距離をあける。
　・受信機と、その他の機器とで、別々の電源を使用する。
　・販売元、もしくは無線/テレビ信号に関する経験を持った者に問い合わせる。

無線電波の送信：この製品は無線電波を送信する機能を内蔵しております。人が近距離で送信される無線電波にさらされることを避ける為、この製品のアンテナから最低でも周囲20cmは何も置かないようにし、その近辺にその他個人で所有するアンテナ機器などが無いようにしてください。 送信機としても使用されるこの製品のアンテナは、他の無線機やアンテナなど
一定の敷地内で共存する環境内で使用しないようにしてください。

モジュールに対する警告：
本製品への変更や改造はCity Theatrical社により明確に許可されてはおらず、お客様自らの判断で行われることは許可されておりません。

本製品は連邦通信委員会（FCC）の規定第１５条に準拠しております。
使用に関しては以下２つの条件下の対象となります：
　１、本製品は有害な干渉を起こしません
　２、本製品はあらゆる干渉をも受信し、その干渉が不本意な状況下からの発信であっても同様です
注意：本製品への変更や改造は明確に許可されてはおらず、コンプライアンスによりお客様自らの判断で行われることは許可されておりません。

本製品はカナダ産業省によるライセンス免除RSSに準拠しております。
使用に関しては以下２つの条件下の対象となります：
　１、本製品は有害な干渉を起こしません。
　２、本製品はあらゆる干渉をも受信し、その干渉が不本意な状況下からの発信であっても同様です。

City Theatrical社はこの製品における取扱説明書に記述された機能特徴を全て確認し、欧州における無線機器指令2014/53/EU, 2014/30/EUに準ずることを宣言します。

・EN 301 489-1, 301 489-18 無線装置への電磁的両立性(EMC)規格
・EN 300 328 無線機器欧州規格
・EN55032マルチメディア機器エミッション規格
・EN55103-2 電磁気への互換性についての規格

注意：本製品は全ての欧州諸国ならびにEFTA(欧州自由貿易連合国)にて使用される事を意図して設計されております。野外での使用は、いくつかの周波数が制限される、もしくはその使用に資格が必要な場合があります。その地域の機関にお問い合わせ頂き、その手続きや手順に従ってください。

以下規約による手順：
注釈：アンテナの取り付け、取り外し作業前には必ず静電気除去作業を行なってください。
注釈：出力レベルやアンテナを組み合わせ、100mW以上の送信出力で使用する事は、欧州諸国において採用されている上記の無線機器指令2014/53/EU に適合いたしません。適切な出力レベルやアンテナの組み合わせに対する詳細に関しましては、City Theatrical Inc.にお問い合わせください。

この機器を湿気の多い場所、例えば水気のある地下やプールの近くなどでは使用しないでください。また、雷などの気象状況下での使用も避けてください。落雷から間接的に電気障害を受ける場合がございます。 法規に関する情報
無線周波数に対する通知

OEM統合製品にあたり、以下のラベルを製品の見える場所に貼り付けることが義務付けられております。以下の必要とされるFCC IDラベルと、IC ID ラベルの記載がそのラベル内に含まれていることをご確認ください。 必要とされるFCC IDラベル

パーツナンバー	記載が必要なテキスト
5906	Contains FCC ID: VU65994

必要とされるIC ID ラベル

パーツナンバー	記載が必要なテキスト
5906	Contains IC: 7480A-5994

他の機器への干渉を防ぐために、使用されるアンテナのタイプは、その機器に対して正常に通信が行われる際に必要とされる、実効輻射電力(EIRP)を超えて使用されないよう、適切に選択される必要があります。この製品は以下記載の認可済アンテナを用いて使用されることを前提に設計されております。記載されていないアンテナの使用は、固く禁止されております。アンテナのインピーダンスは50オームです。
OEMの統合にあたり、この製品はアンテナを選択するための製品能力をもち、アンテナ情報をユーザーのために取扱説明書に明記する必要があります。

この受信カードは、特定の場所から場所への送受信（1つの送信機と1つの受信機）システムを構成する際、以下の認可済アンテナの内１つのみの使用が許可されております。受信カードが特定の場所から複数の場所への送受信（1つの送信機と複数の受信機が存在し、受信機は1つの送信機との通信を行う場合）システムを構成する際、受信機として使用する複数の受信カードは、認可済アンテナの中からそれぞれ適切なアンテナを選択することができます。

以下ID4 、ID8のアンテナを使用する場合、RDMによりアンテナタイプ選択を"Panel" にする必要があります。

以下ID5 、ID9のアンテナを使用する場合、RDMによりアンテナタイプ選択を"Yagi" にする必要があります。

OEMの統合にあたり、この製品のRDMにおけるパラメーター設定を取扱説明書に明記する必要があります。例えば、「Panelアンテナを使用する際は、RDMを介したアンテナ選択にて"Panel Antenna"を選択しなくてはいけません」などの表示を記載する必要があります。

ID	製造元	パーツナンバー	モデル	タイプ	コネクター	アンテナゲイン(dBi)	周波数（Hz）
1	Nearson		S141AH-2450	Omni Whip	RP-SMA	2	2.4G
2	TekFun	5729	M35-SR	Omni Whip Tilt	RP-SMA	2	2.4G
3	TekFun	5980	JM10-SR	Omni Whip Tilt	RP-SMA	2/3	900M/2.4G
4	TekFun	5633	PL-M24-08X	Panel	N型コネクター（メス）	8	2.4G
5	TekFun	5636	YG-M04-14X	Yagi	N型コネクター（メス）	14	2.4G
6	マイクロチップ社		TRF1001	Omni Whip	U.FL 150mm ケーブル	2	2.4G
7	Nearson		SPCB07257-08925	Omni Whip	U.FL 150mm ケーブル	2	2.4G
8	TekFun	5981	PL-W26-08M	Panel	N型コネクター（メス）	6.5/8.5	900M/2.4G
9	TekFun	5982	LP-W28-110	Yagi	N型コネクター（メス）	11	900M/2.4G

不定期でのCity Theatrical社によるファームウエアアップデートにより、新しい機能の使用や、それまでのバグを修正することができます。インフォメーションタブにて5906の現在のバージョンを確認することができます。最新の情報は、City Theatrical社のウェブサイトにて表示されており、5906のダウンロードタブから入手可能です。その他、アップデート方法やファームウエアそのものをはじめ、様々な情報を掲載しております。
